Описание Semiconductor LM4701T

Описание и технические характеристики LM4701T

LM4701T — это интегральный драйвер для мощных аудиоусилителей класса AB, разработанный компанией Texas Instruments (TI). Он предназначен для управления внешними силовыми транзисторами (MOSFET или биполярными) в высококачественных усилителях звуковой частоты.

Основные особенности:

  • Высокое напряжение питания (до ±100 В)
  • Низкий уровень шумов и искажений
  • Встроенная защита от перегрева и короткого замыкания
  • Минимальная внешняя обвязка
  • Поддержка мостовой (BTL) и стереофонической конфигураций

Технические характеристики (ТТХ)

| Параметр | Значение |
|----------|----------|
| Напряжение питания (Vcc) | ±20 В – ±100 В |
| Выходной ток драйвера | ±30 мА |
| Коэффициент нелинейных искажений (THD) | <0.01% |
| Полоса пропускания | 1 МГц |
| Рабочая температура | -40°C – +85°C |

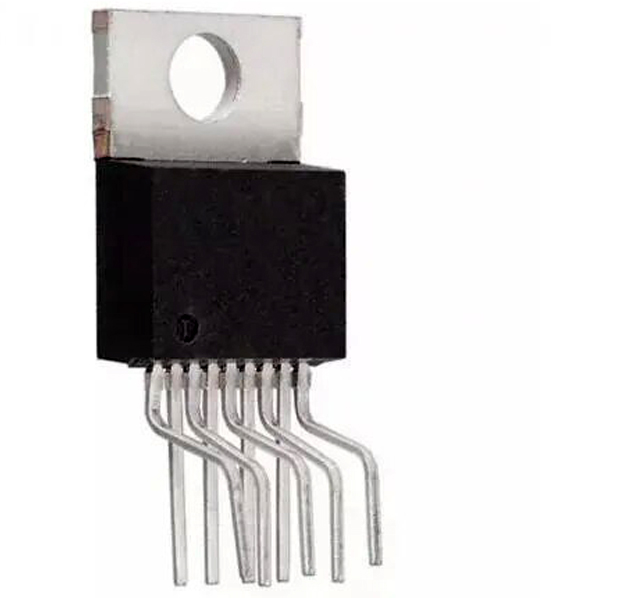

| Корпус | TO-220-7 (изолированный) |

Парт-номера и совместимые модели

Аналоги и замены LM4701T:

  • LM4702 – улучшенная версия с дополнительными защитами
  • TDA7293 (STMicroelectronics) – альтернатива с интегральными выходными транзисторами
  • LME49810/LME49811 (TI) – прецизионные драйверы для Hi-Fi усилителей
  • IRS2092 (Infineon) – драйвер для Class D

Совместимые силовые транзисторы (для работы с LM4701T):

  • MOSFET: IRFP240/IRFP9240, 2SK1058/2SJ162
  • Биполярные: MJL4281A/MJL4302A, 2SC5200/2SA1943

Применение

  • Домашние аудиосистемы Hi-Fi
  • Профессиональные усилители мощности
  • Сабвуферные и стереоусилители

Если нужна схема включения или дополнительные данные, уточните!
