Панель оператора TouchWin Xinje TG765-ET

Описание панели оператора TouchWin Xinje TG765-ET

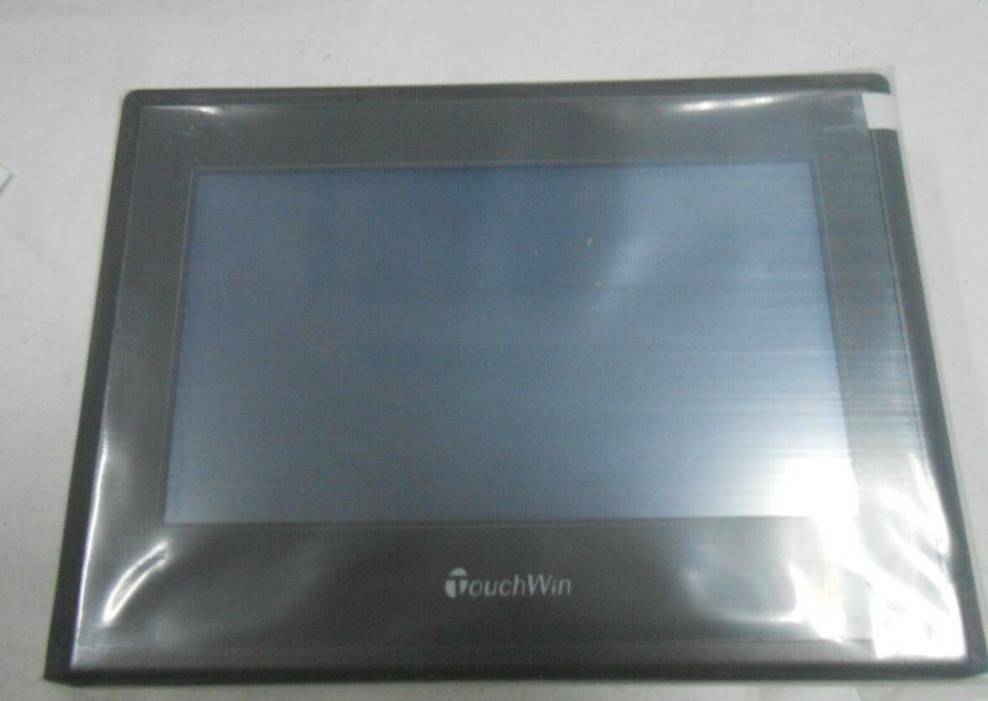

Панель оператора TouchWin TG765-ET от компании Xinje – это современный HMI-дисплей с сенсорным управлением, предназначенный для взаимодействия с промышленным оборудованием. Устройство обеспечивает удобный мониторинг и управление процессами благодаря высококачественному TFT-экрану с разрешением 800×480 пикселей (WVGA).

Панель поддерживает широкий спектр протоколов связи, включая Modbus RTU/TCP, Xinje PLC, Siemens S7-200/300/400, Mitsubishi FX, Omron, Delta и другие, что делает её универсальным решением для автоматизации.

Технические характеристики

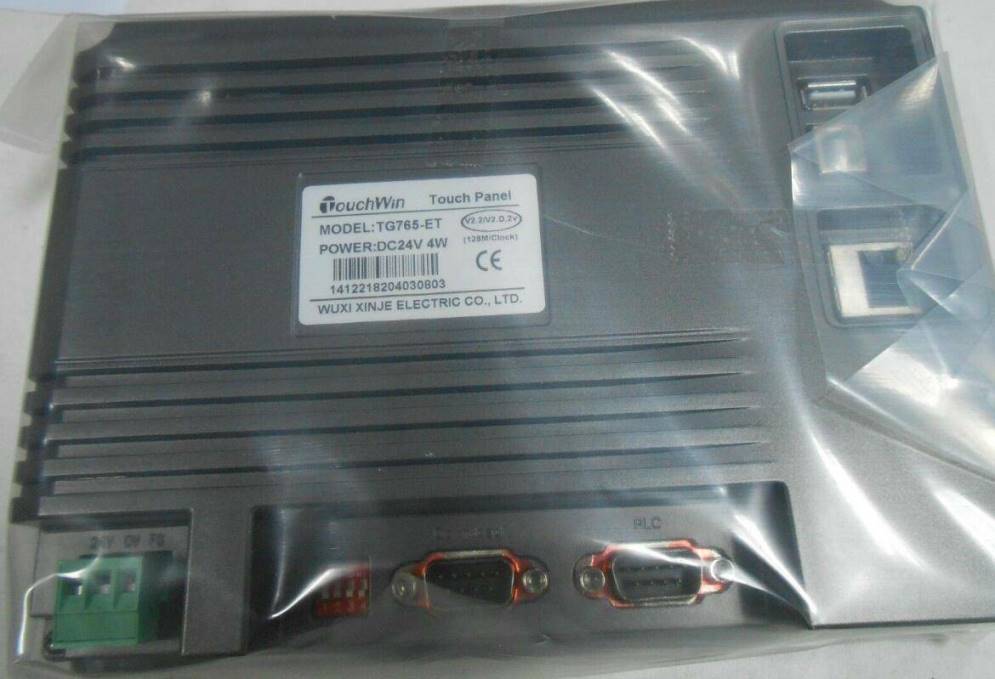

| Характеристика | Значение | |--------------------------|--------------| | Экран | 7" TFT LCD, резистивный сенсор | | Разрешение | 800×480 (WVGA) | | Процессор | 32-битный RISC | | Память | 128 MB (встроенная) | | Поддерживаемые ОС | Windows CE 6.0 | | Интерфейсы связи | 1× RS232, 1× RS485, 1× Ethernet (10/100 Mbps) | | Протоколы | Modbus RTU/TCP, Xinje PLC, Siemens S7, Mitsubishi FX, Omron, Delta, LS (LG) и др. | | Питание | 24 В DC (±15%) | | Потребляемая мощность| ≤15 Вт | | Рабочая температура | 0°C…+50°C | | Влажность | 5%…90% (без конденсата) | | Размеры (мм) | 200 × 150 × 45 | | Монтаж | Панельный (встраиваемый) | | Степень защиты | IP65 (лицевая панель) |

Парт-номера и совместимые модели

Основные парт-номера:

• TG765-ET – стандартная версия

Совместимые ПЛК и устройства:

• Xinje: XC/XD/XL/XM серии
• Siemens: S7-200, S7-300, S7-400
• Mitsubishi: FX, Q, A серии
• Omron: CP1, CJ, CS серии
• Delta: DVP, AS серии
• LS (LG): XGB, XGK серии
• Allen-Bradley (частично через Modbus)

Программное обеспечение

Для разработки интерфейсов используется TouchWin Editor (бесплатная среда разработки от Xinje).

Применение

• Управление промышленными линиями
• Мониторинг технологических процессов
• Автоматизация HVAC-систем
• Управление станками ЧПУ
• Взаимодействие с SCADA-системами

Панель TG765-ET сочетает в себе надежность, удобство и широкую совместимость, что делает её отличным выбором для промышленной автоматизации.
