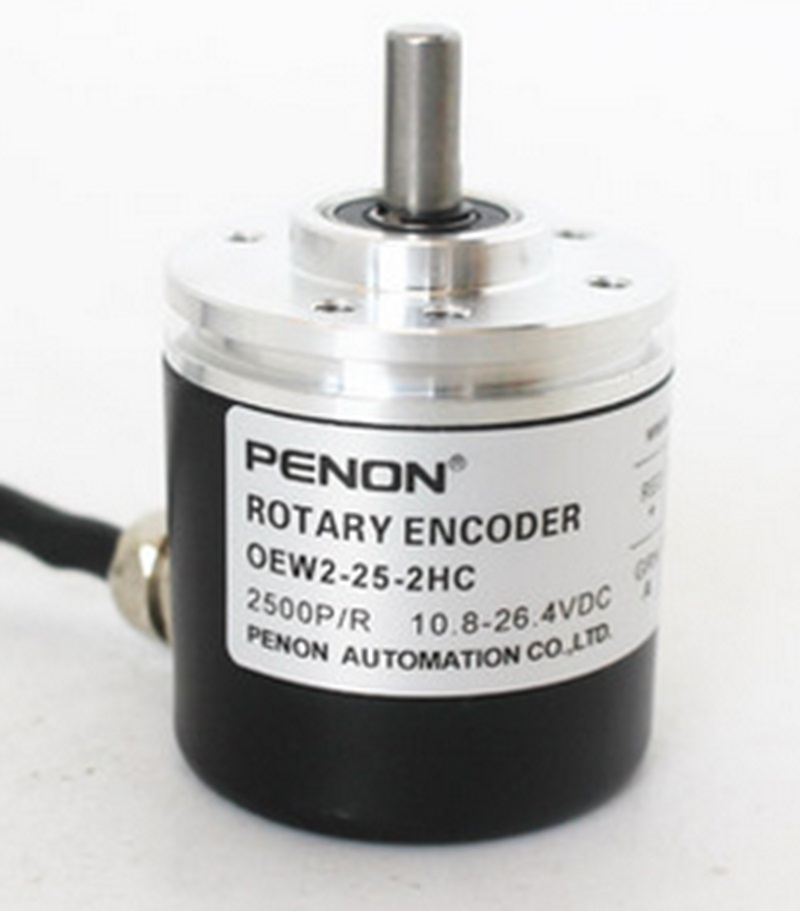

Энкодер OEW2-25-2HC 2500P/R

Описание энкодера OEW2-25-2HC 2500P/R

Энкодер OEW2-25-2HC 2500P/R – это инкрементальный оптический энкодер с высоким разрешением (2500 импульсов на оборот) и выходными сигналами A, B, Z (индекс) в формате HTL (push-pull). Он предназначен для точного измерения углового положения и скорости вращения валов в промышленных приложениях, включая станки с ЧПУ, сервоприводы, робототехнику и автоматизированные системы.

Модель отличается прочным корпусом, устойчивостью к вибрациям и электромагнитным помехам, что делает её пригодной для работы в тяжелых промышленных условиях.

Технические характеристики

| Параметр | Значение |
|----------|----------|
| Тип энкодера | Инкрементальный, оптический |
| Разрешение (импульсов/оборот) | 2500 P/R (импульсов на оборот) |
| Выходной сигнал | HTL (push-pull), A, B, Z (индекс) |
| Напряжение питания | 5V DC, 10–30V DC (в зависимости от версии) |
| Максимальная частота отклика | 300 кГц |
| Допустимая скорость вращения | До 6000 об/мин |
| Фазировка сигналов | A и B – квадратурные (сдвиг 90°) |
| Защита от помех | Есть (устойчивость к EMI/EMC) |
| Класс защиты | IP50–IP65 (в зависимости от исполнения) |
| Тип вала | Сквозной (полый вал) / сплошной вал (зависит от модификации) |
| Диаметр вала | 6 мм / 10 мм / 12 мм (уточняется по модификации) |
| Рабочая температура | -10°C ... +70°C |
| Степень защиты от влаги и пыли | IP50 / IP65 (в зависимости от модели) |
| Подключение | Разъем или кабельный вывод |

Парт-номера и совместимые модели

Аналоги и парт-номера OEW2-25-2HC 2500P/R:

• OEW2-25-2HC 2500P/R (основная модель)
• OEW2-25-2HC 2500P/R-5V (версия с питанием 5V)
• OEW2-25-2HC 2500P/R-24V (версия с питанием 24V)
• OEW2-25-2HC 2500P/R-IP65 (версия с защитой IP65)
• OEW2-25-2HC 2500P/R-6mm (с диаметром вала 6 мм)
• OEW2-25-2HC 2500P/R-10mm (с диаметром вала 10 мм)

Совместимые модели от других производителей:

• Hengstler RI58-O/2500EK.42KB
• Autonics E50S8-2500-3-T-24
• Omron E6B2-CWZ6C 2500P/R
• Sick DFS60A-S1PA25000
• Baumer HOG 10 2500 S-01

Применение

Энкодер OEW2-25-2HC 2500P/R используется в:

• Станках с ЧПУ (измерение положения шпинделя)
• Сервоприводах и шаговых двигателях (обратная связь по скорости и положению)
• Робототехнике (датчики угла поворота)
• Конвейерных системах (контроль скорости движения)
• Упаковочных машинах (точное позиционирование)

Если вам нужна спецификация для конкретной модификации, уточните параметры (напряжение питания, тип вала, степень защиты).
