ПЛК LS K7M-DR60U

Описание PLC LS Industrial Systems K7M-DR60U

Программируемый логический контроллер (ПЛК) LS K7M-DR60U – это компактное и надежное устройство от LS Industrial Systems (ранее LG Industrial Systems), предназначенное для автоматизации промышленных процессов. Он обладает высокой производительностью, простотой программирования и широкими возможностями интеграции с другими компонентами системы управления.

Контроллер поддерживает стандартные языки программирования МЭК 61131-3 (LD, FBD, ST, SFC, IL) и совместим с ПО XG5000 для конфигурации и отладки.

Технические характеристики

Общие параметры

• Производитель: LS Industrial Systems
• Серия: Master-K (K7M)
• Модель: K7M-DR60U
• Тип ПЛК: Компактный, модульный

Центральный процессор (CPU)

• Разрядность: 16-битный
• Объем памяти:
  • Программная память: 60 Кбайт
  • Данные: 24 Кбайт
• Скорость обработки: ~0.5 мкс/команду (логические операции)

Входы/Выходы

• Цифровые входы (DI): 36 (24V DC)
• Цифровые выходы (DO): 24 (релейные или транзисторные, в зависимости от модификации)
• Аналоговые входы/выходы (AI/AO): Опционально (требуются дополнительные модули)

Коммуникационные интерфейсы

• Последовательные порты:

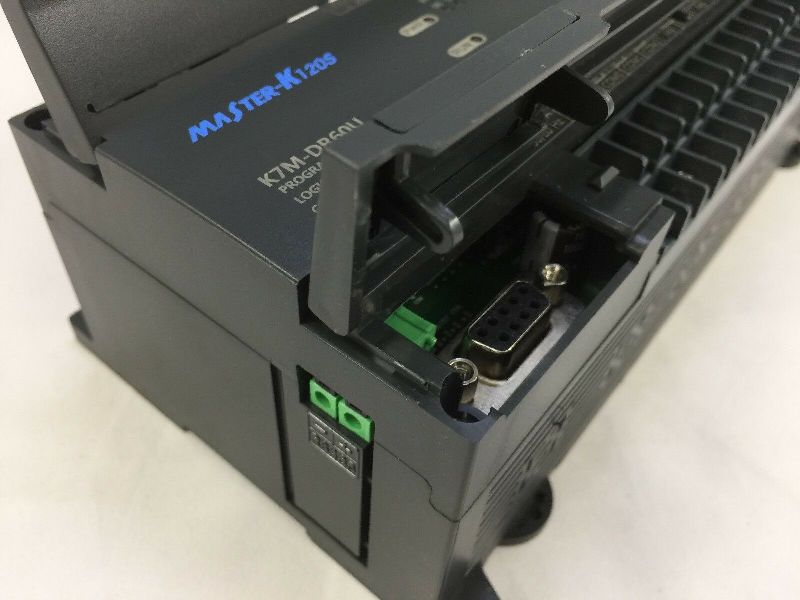

  • RS-232 (программирование)

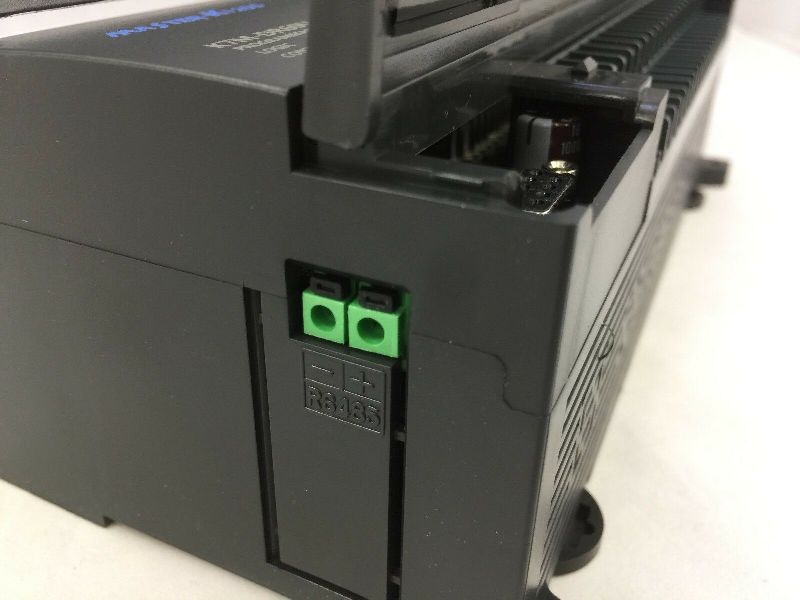

  • RS-485 (Modbus RTU, LS Bus)
• Поддержка протоколов: Modbus, LS Bus, пользовательские протоколы

Расширение

• Возможность подключения дополнительных модулей ввода/вывода (до 7 модулей)

Питание

• Напряжение питания: 100–240V AC или 24V DC (в зависимости от версии)
• Потребляемая мощность: ~15–20 Вт

Условия эксплуатации

• Рабочая температура: 0°C ... 55°C
• Влажность: 5–95% (без конденсации)
• Защита: IP20 (стандартная для ПЛК)

Парт-номера и совместимые модели

Основные парт-номера

• K7M-DR60U – базовая модель
• K7M-DR60UE – версия с расширенными функциями
• K7M-DR60UA – модификация с альтернативным питанием

Совместимые модули расширения

• Цифровые входы/выходы:
  • XGI-D16A – 16 цифровых входов
  • XGI-R16A – 16 релейных выходов
• Аналоговые модули:
  • XGI-A4A – 4 аналоговых входа (0–10V, 4–20mA)
  • XGI-A2D2A – 2 входа / 2 выхода (аналоговые)
• Коммуникационные модули:
  • XGI-ECOM – Ethernet-модуль
  • XGI-PORTA – дополнительный RS-485

Совместимые HMI и ПО

• Панели оператора:
  • XBT-G (серия LS HMI)
  • Mitsubishi GOT (через конвертеры)
• Программное обеспечение:
  • XG5000 – основная среда программирования
  • KGL-WIN (для старых версий)

Применение

ПЛК K7M-DR60U используется в:

• Управлении конвейерами
• Системах водоподготовки
• Автоматизации упаковочных машин
• Управлении HVAC (вентиляция, отопление)

Этот контроллер подходит для замены устаревших моделей LS (LG) K7M-DR20U/DR40U с расширенными возможностями.
