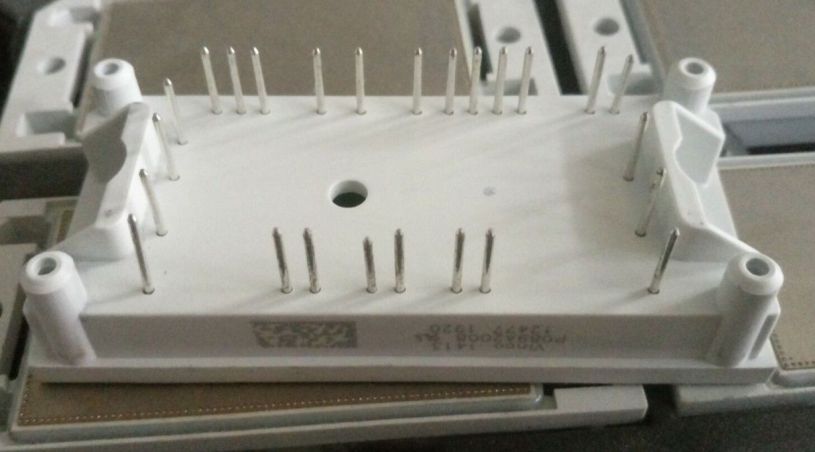

IGBT P080A2204

Описание IGBT P080A2204

P080A2204 — это изолированный биполярный транзистор с затвором (IGBT), предназначенный для высоковольтных и высокоточных силовых приложений. Он обладает низкими потерями проводимости и переключения, что делает его подходящим для инверторов, частотных преобразователей, сварочного оборудования и промышленных приводов.

Технические характеристики

| Параметр | Значение | |-------------------------|-----------------------------| | Напряжение коллектор-эмиттер (V_CES) | 2200 В | | Ток коллектора (I_C) при 100°C | 80 А | | Ток импульсный (I_CM) | 160 А | | Напряжение насыщения (V_CE(sat)) | 3.5 В (при 80 А) | | Рассеиваемая мощность (P_tot) | 500 Вт | | Время включения (t_on) | 80 нс | | Время выключения (t_off) | 400 нс | | Корпус | TO-247 (или аналогичный) | | Температура хранения | -55°C до +150°C | | Тип затвора | N-канальный |

Парт-номера и совместимые модели

Аналоги и замены:

• IRG4PH50UD (International Rectifier)
• FGA25N120ANTD (Fairchild/ON Semiconductor)
• IXGH80N120B3 (IXYS/Littelfuse)
• STGW80H65DFB (STMicroelectronics)

Совместимые модели в схемах:

• P080A2203 (аналог с другим V_CE)
• P080A2205 (модификация с улучшенными параметрами)

Применение

• Преобразователи частоты (ЧПУ)
• Сварочные инверторы
• Импульсные источники питания
• Электроприводы и сервосистемы

Если требуется точная замена, рекомендуется проверять datasheet на соответствие параметрам конкретной схемы.
