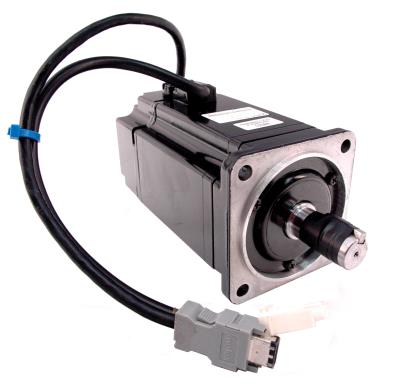

Серводвигатель OMRON R7M-A75030-S1

Серводвигатель OMRON R7M-A75030-S1: описание и технические характеристики

Общее описание

Серводвигатель OMRON R7M-A75030-S1 – это высокоточный бесщеточный двигатель переменного тока, предназначенный для использования в системах автоматизации производства. Входит в линейку сервоприводов Omron R7M, совместим с сервоусилителями 1S и G5 серии.

Отличается высокой динамикой, плавностью хода и точностью позиционирования, что делает его идеальным для станков с ЧПУ, робототехники, упаковочных машин и других промышленных применений.

Технические характеристики

| Параметр | Значение | |----------------------------|---------------------------------------| | Тип двигателя | Бесщеточный синхронный серводвигатель переменного тока | | Мощность | 750 Вт | | Номинальная скорость | 3000 об/мин | | Максимальная скорость | 4500 об/мин | | Номинальный момент | 2.39 Н·м | | Максимальный момент | 7.16 Н·м | | Напряжение питания | 200 В (3-фазное) | | Ток (номинальный) | 3.6 А | | Ток (максимальный) | 10.8 А | | Количество полюсов | 4 | | Класс изоляции | F (155°C) | | Степень защиты | IP65 (пыле- и влагозащищенный) | | Охлаждение | Принудительное (вентилятор) | | Энкодер | Абсолютный (17-битный, 131072 имп./об) | | Фланцевый размер | 100 мм | | Вал | 24 мм (шлицевой) | | Вес | ~5.5 кг |

Совместимые сервоусилители (инверторы)

Двигатель R7M-A75030-S1 работает с такими сервоусилителями Omron:

• R7D-BP (серия 1S)
• R7D-BP (серия G5)
• R88D-KN (бюджетные модели для замены)

Парт-номера и аналоги

Основные парт-номера:

• R7M-A75030-S1 (базовая модель)
• R7M-A75030-S2 (модификация с другим энкодером)
• R7M-A75030-S3 (версия с тормозом)

Аналоги и замены:

• Yaskawa SGM7G-75A (по мощности и крутящему моменту)
• Mitsubishi HC-SFS75 (аналог по характеристикам)
• Delta ECMA-C20607RS (альтернатива с похожими параметрами)

Применение

• Промышленные роботы
• Станки с ЧПУ (фрезерные, токарные)
• Упаковочное оборудование
• Автоматизированные конвейерные системы

Если требуется точное управление с высоким моментом, R7M-A75030-S1 – надежный выбор для автоматизированных производственных линий.

Если нужна дополнительная информация по подключению или настройке, уточните детали!
