Разъем питания для Toshiba Satellite P100, P105

Конечно, вот подробное описание разъема питания для серии ноутбуков Toshiba Satellite P100/P105.

Общее описание

Разъем питания для Toshiba Satellite P100 и P105 — это штекер постоянного тока (DC plug), который подключается к ноутбуку и является частью внешнего блока питания (адаптера). Это цилиндрический коаксиальный разъем с центральным штырьком (пином). Основная задача — передача постоянного тока от адаптера к материнской плате ноутбука для зарядки аккумулятора и питания системы.

Ключевая особенность: Для этих моделей Toshiba использовала фирменный разъем с механическим фиксатором, что отличает его от простых цилиндрических разъемов. Внутри гнезда ноутбука находится подпружиненный фиксатор, который защелкивается в кольцевой канавке на штекере, обеспечивая надежное соединение и предотвращая случайное отсоединение.

Технические характеристики

• Тип разъема: Коаксиальный цилиндрический (DC Jack) с фиксатором.
• Полярность: Центральный пин — положительный (+). Внешняя гильза — отрицательный (-). Это стандарт для Toshiba и большинства ноутбуков.
• Размер (критический параметр): Внешний диаметр (OD): 5.5 мм. Внутренний диаметр (ID): 3.0 мм. Часто обозначается как 5.5×3.0 мм.
• Длина штекера: Обычно около 11-13 мм, но может незначительно варьироваться у разных производителей адаптеров.
• Напряжение и ток: Сам разъем рассчитан на параметры, которые подает оригинальный блок питания:
  • Напряжение на выходе (Output): 19V
  • Сила тока (Current): 4.74A (часто округляется до 4.7А или 5А).
  • Мощность (Power): ~90W (19V * 4.74A = 90W). Важно: Требуется адаптер мощностью не менее 90 Вт. Адаптер на 65Вт может не справиться с нагрузкой, особенно при работе дискретной видеокарты.
• Особенность: Наличие фиксирующего кольца (канавки) на штекере.

Парт-номера (Part Numbers)

Парт-номера могут относиться к двум компонентам: к самому разъему на кабеле (штекеру) и к гнезду, впаиваемому в материнскую плату.

1. Для всего блока питания (адаптера) в сборе:

   • PA3469E-1AC3 (оригинальный адаптер Toshiba, 90W, 19V, 4.74A) — самый распространенный и правильный номер.
   • PA3467U-1ACA
   • PA3506U-1ACA
   • PA3634U-1ACA

2. Для штекера (если ищете замену кабелю или самому разъему):

   • Универсального парт-номера Toshiba нет, так как это расходный компонент. При поиске используют параметры 5.5×3.0 мм с фиксатором для Toshiba.

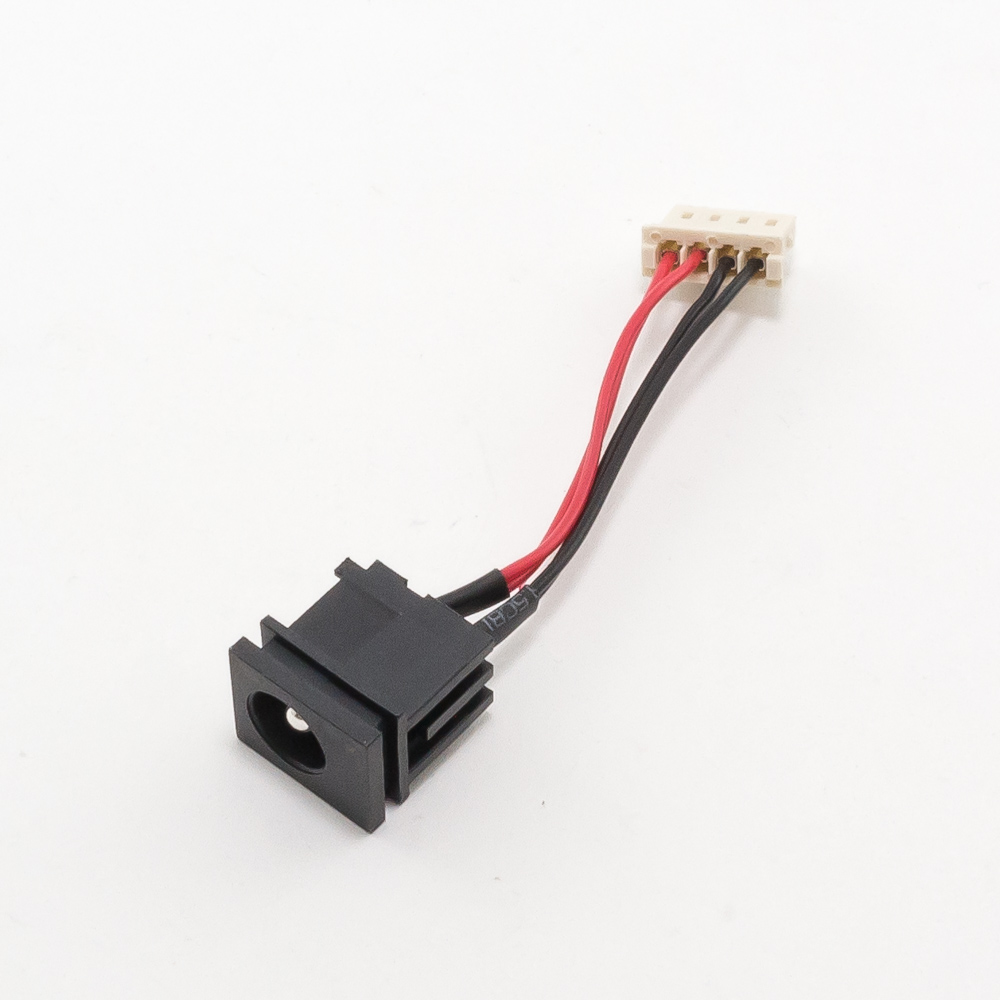

3. Для гнезда (DC Jack) на материнской плате (для ремонта):

   • Это очень специфичная деталь. Парт-номер обычно наносится на корпус разъема. В моделях P100/P105 часто используется разъем с тремя или более контактами (два силовых + контакт фиксатора/идентификации). Точный номер нужно смотреть на старом компоненте. Примеры распространенных типоразмеров: JACK-098, JACK-099, но это не парт-номера Toshiba, а условные обозначения производителей компонентов.

Совместимые модели ноутбуков

Адаптер с разъемом PA3469E-1AC3 (5.5×3.0 мм, 19V, 90W, с фиксатором) подходит для обширного списка моделей Toshiba, выпущенных в тот же период. Помимо Satellite P100 и P105, он совместим с:

• Toshiba Satellite P200, P205
• Toshiba Satellite A200, A205
• Toshiba Satellite X200
• Toshiba Qosmio F30, F40
• Toshiba Tecra A8, A9
• Toshiba Portege M400, M700
• А также для многих других серий: Equium, Libretto, и т.д., использовавших данный стандарт.

Важное примечание по совместимости:

1. Напряжение (19V) должно совпадать точно.
2. Сила тока/Мощность: Можно использовать адаптер с большей силой тока (А) и мощностью (Вт) (например, 120Вт), но не с меньшей. Ноутбук возьмет столько, сколько ему нужно. Однако физический размер разъема должен быть идентичным.
3. Фиксатор: Адаптер без фиксирующего кольца (простой цилиндр 5.5×3.0) будет физически входить в гнездо ноутбука Satellite P100/P105, но соединение будет ненадежным — штекер будет легко выпадать от малейшего движения кабеля. Поэтому использование адаптера с фиксатором настоятельно рекомендуется.

Рекомендация при покупке: При поиске замены всегда указывайте полную модель ноутбука (например, Toshiba Satellite P100-444) или номер оригинального адаптера (PA3469E-1AC3), а также проверяйте визуальное соответствие штекера (наличие канавки для фиксатора).
