Разъем питания для Acer Aspire 4920, 5735 без кабеля

Конечно! Вот подробное описание разъема питания для ноутбуков Acer Aspire 4920 и 5735, а также сопутствующая информация.

Описание и технические характеристики

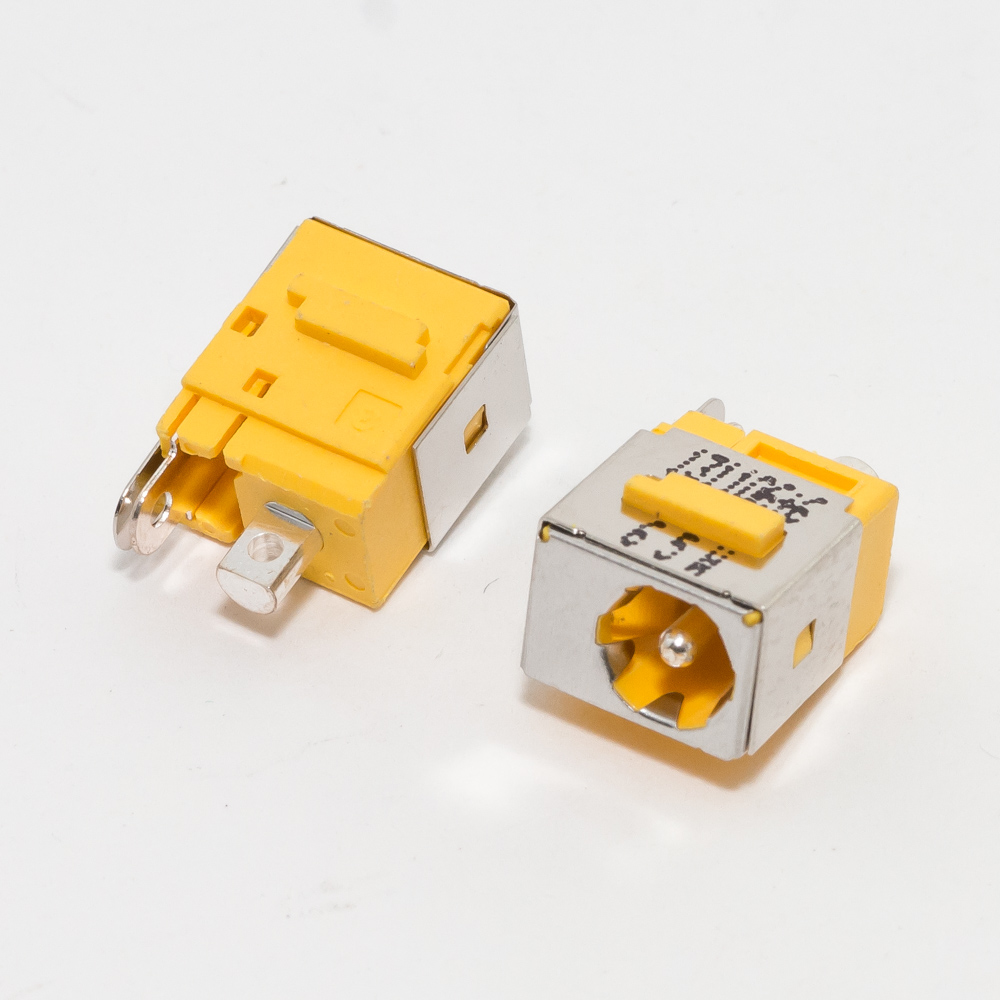

Данный разъем является входным портом постоянного тока (DC-in jack) на материнской плате ноутбука. Это небольшой, но критически важный компонент, к которому подключается внешний блок питания (адаптер).

Основное назначение:

• Передача электроэнергии от сетевого адаптера к материнской плате и далее для зарядки аккумулятора и питания всех компонентов ноутбука.
• Физическое соединение с штекером блока питания.

Конструкция и тип:

• Тип разъема: DC Jack (гнездо).
• Форма и полярность: Стандартный цилиндрический разъем. Центральный контакт (пин) — положительный (+), внешний обод — отрицательный (-).
• Размер (наиболее важный параметр): 5.5 мм x 1.7 мм. Это внешний диаметр штекера (5.5 мм) и диаметр внутреннего отверстия (1.7 мм). Именно этот размер является ключевым для совместимости с блоком питания.
• Количество контактов: Как правило, 3 контакта (3-pin). Два контакта отвечают за питание (+ и -), а третий (центральный) — это контакт идентификации. Он сообщает ноутбуку, что оригинальный адаптер подключен корректно (используется не во всех моделях, но в этих — часто).
• Монтаж: Разъем припаивается непосредственно к материнской плате. Частая поломка — разбалтывание или отрыв контактов от платы из-за механического воздействия (рывков за кабель, падений ноутбука с подключенным адаптером).

Технические параметры (рабочие):

• Входное напряжение: 19V DC (постоянный ток 19 Вольт). Это стандарт для большинства ноутбуков Acer того поколения.
• Максимальный входной ток: Обычно рассчитан на 3.42А - 4.74А, что соответствует мощности адаптера 65W - 90W.

Парт-номера (Part Numbers)

Оригинальные парт-номера могут различаться в зависимости от производителя компонента. Ниже приведены номера, по которым можно искать данный разъем:

• Основной номер Acer (FRU): Часто используется номер 48.4gd01.001 или DCIN0001.
• Номера на самом разъеме (самые полезные для поиска):
  • JACK-DC005
  • DC005
  • Laptop DC Jack 5.5*1.7mm 3-pin
• Универсальные/алиас номера:
  • 222-5R
  • PJ-039A (или просто PJ039)
  • KLDX-0202-A

Важно: При заказе лучше всего ориентироваться на визуальное соответствие (фотографии), размер 5.5x1.7mm и наличие 3 контактов. Номер на старом разъеме — самый надежный ориентир.

Совместимые модели ноутбуков Acer

Разъем с параметрами 5.5x1.7mm, 19V, 3-pin использовался в огромном количестве моделей Acer серий Aspire, Extensa и TravelMate 2008-2010 годов выпуска.

Основные совместимые серии:

• Acer Aspire 4920 (и его модификации: 4920G, 4920-5842 и т.д.)
• Acer Aspire 5735 (и его модификации: 5735G, 5735Z, 5735PG)
• Acer Aspire 5530 / 5530G / 5530Z
• Acer Aspire 5738 / 5738G
• Acer Aspire 5739 / 5739G
• Acer Aspire 5540 / 5540G
• Acer Aspire 5550
• Acer Aspire 5560
• Acer Aspire 5580
• Acer Aspire 5930 / 5930G
• Acer Aspire 6930 / 6930G
• Acer Aspire 7530 / 7530G
• Acer Aspire 7730 / 7730G
• Acer Extensa 5630 / 5630G
• Acer Extensa 5730
• Acer TravelMate 5530 / 5730
• Acer TravelMate 5740
• Acer TravelMate 8573T
• И многие другие модели этого периода.

Важное примечание

Перед покупкой и заменой настоятельно рекомендуется:

1. Визуально сравнить старый разъем с фотографиями нового.
2. Убедиться в целостности посадочного места на материнской плате. Если контакты оторваны с "мясом", может потребоваться более сложный ремонт.
3. Проверить мультиметром исправность блока питания (наличие стабильных 19V на штекере).
4. Работу по замене лучше доверить специалисту, так как требуется аккуратная пайка и знание электроники. Неправильная установка может привести к короткому замыканию и выходу из строя материнской платы.
