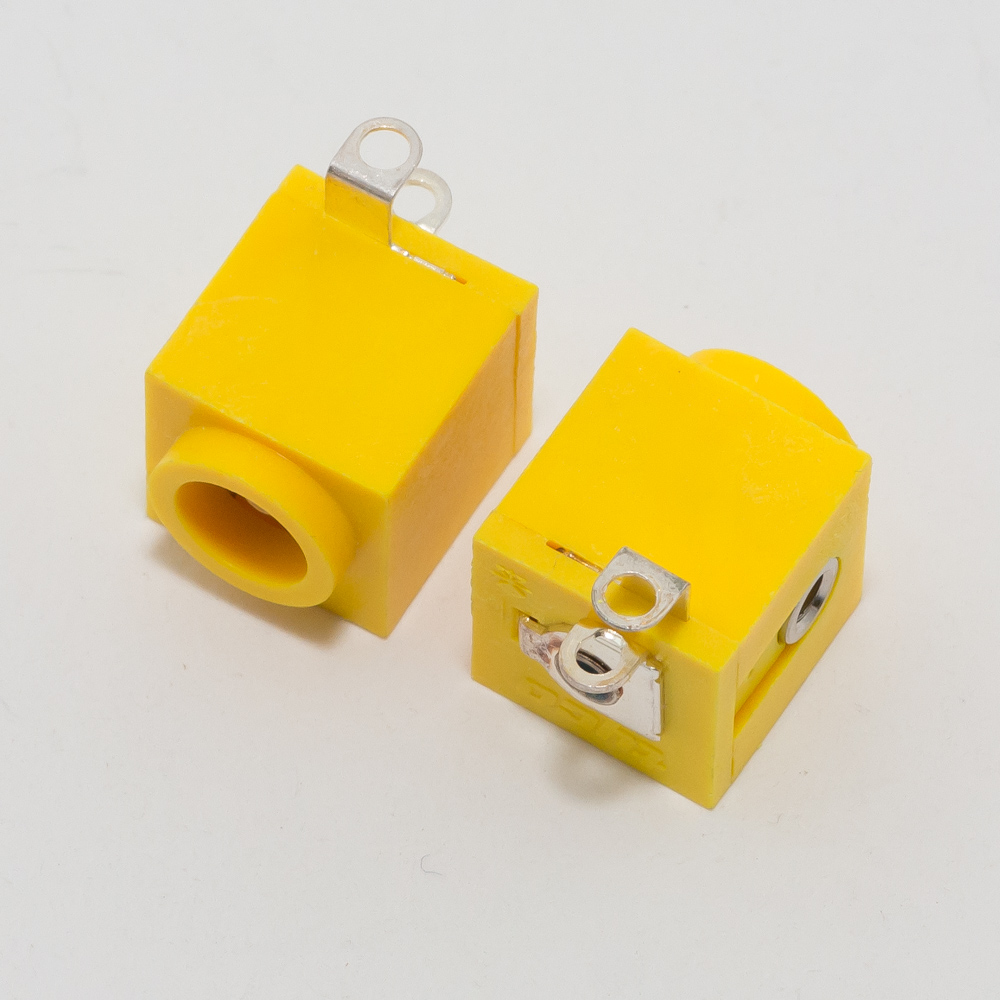

Разъем питания для IBM Lenovo T40, T41, R50 без кабеля

Отличный запрос. Вот подробное описание, характеристики и информация о совместимости для разъема питания (гнезда) ноутбуков IBM ThinkPad серий T40, T41, R50.

Описание разъема питания (DC-IN Jack)

Этот разъем, также известный как гнездо питания (DC Power Jack), является критически важным компонентом на материнской плате ноутбука. Он служит точкой подключения внешнего блока питания (адаптера) для зарядки аккумулятора и питания ноутбука. В моделях T4x/R5x используется классический цилиндрический разъем (Barrel Connector) с центральным штырьком.

Основная функция: Передача постоянного тока от внешнего адаптера (обычно 16V 4.5A) на материнскую плату ноутбука.

Типичные неисправности, требующие замены:

• Разболтался, не фиксирует штекер: Ноутбук работает только при определенном положении провода.
• Нарушение контакта или пайки: Ноутбук не заряжается, не определяется адаптер или происходят случайные отключения.
• Механическая поломка: Внутренние лепестки разъема сломаны, штекер не входит.
• Отрыв от платы: Часто из-за физического воздействия (рывок за кабель) разъем отрывается вместе с контактными площадками на материнской плате.

Технические характеристики

• Тип разъема: Цилиндрический (Barrel/Jack), положительный контакт — центральный штырь (+).
• Размер (Outer Diameter x Inner Diameter): Стандартный для ThinkPad того поколения — 7.9 мм х 5.5 мм. Важно: Этот размер (7.9x5.5) является наиболее распространенным и подходящим. Некоторые каталоги могут указывать 7.5x5.0, но разъем 7.9x5.5 подходит физически и электрически.
• Напряжение (V): Рабочее — 16V (от совместимого адаптера), максимальное — до 24V.
• Ток (A): Рассчитан на постоянный ток до 4.5-5A.
• Количество контактов (Pinout): Чаще всего 3 контакта:
  1. Центральный штырь: Положительное напряжение (+16V, VIN).
  2. Внешний цилиндр: Отрицательный контакт, земля (GND).
  3. Центральный штырь идентификации (внутри основного): Контакт для определения типа и мощности адаптера (ID). Критически важен для корректной работы системы зарядки.
• Монтаж: Для пайки на материнскую плату (сквозные отверстия — through-hole). Замена требует навыков пайки и часто усиления места посадки эпоксидным клеем или термоклеем.

Парт-номера (FRU/Part Numbers)

Оригинальные номера запчастей от IBM/Lenovo (FRU — Field Replaceable Unit):

• FRU 92P1150 — Самый распространенный и основной номер для разъема питания T40/T41/R50.
• FRU 91P6968 — Также часто встречается как номер совместимой детали.
• FRU 08K8198 — Еще один номер из каталога запчастей.

При поиске на рынке запчастей (AliExpress, eBay и др.) чаще всего используют артикулы:

• DC Jack 7.9x5.5mm для ThinkPad T40 T41 T42 T43 R50 R51
• По номеру 92P1150 или 91P6968.

Совместимые модели ноутбуков

Разъем является практически универсальным для всей линейки классических ThinkPad начала-середины 2000-х.

Основные модели (прямая совместимость по FRU 92P1150):

• ThinkPad T40 (серии 2373, 2374, 2379 и др.)
• ThinkPad T41 (серии 2373, 2374, 2377 и др.)
• ThinkPad T42 (все серии) *
• ThinkPad T43 (все серии) *
• ThinkPad R50 (серии 1830, 1831, 1836 и др.)
• ThinkPad R51 (все серии) *

Другие совместимые модели (используют аналогичный разъем):

• ThinkPad T60 (в некоторых модификациях, но чаще у T60 уже другой разъем)
• ThinkPad T61
• ThinkPad R60
• ThinkPad R61
• ThinkPad Z60m, Z60t, Z61m, Z61t
• А также многие модели серий A и X того же периода (например, X31, X32, X40, X41), но требуется проверка — у ультрапортативных серий разъем может быть меньше.

* Важное примечание по T42/T43/R51: Несмотря на то, что разъем физически одинаковый, в моделях T42/T43 и R51 используется другая схема распиновки на материнской плате. Контакты ID и GND могут быть поменяны местами. Однако, разъем с номером 92P1150 является правильным и универсальным для всех этих моделей, так как его внутренняя распайка соответствует нужной конфигурации. При замене важно ориентироваться на маркировку на самой материнской плате (обычно рядом с разъемом есть обозначения: VIN, GND, ID).

Рекомендации по покупке и замене

1. Проверка: Перед покупкой снимите нижнюю крышку ноутбука и визуально сверьте разъем с фотографиями продавца.
2. Качество: Лучше брать разъем с металической гильзой и толстыми контактами. Дешевые версии с тонким металлом быстро разбалтываются.
3. Замена: Если вы не обладаете опытом микропайки, доверьте замену специалисту. Неумелая пайка может привести к отрыву контактных площадок и дорожек на материнской плате, что сложно и дорого修复.
4. Усиление: После пайки профессиональные мастера всегда фиксируют разъем каплей термоклея или специального эпоксидного клея для предотвращения механического отрыва.

Итог: Для ваших T40, T41, R50 ищите разъем с маркировкой FRU 92P1150 или DC Jack 7.9mm x 5.5mm для ThinkPad T40-T43/R50-R51. Это гарантирует совместимость.
