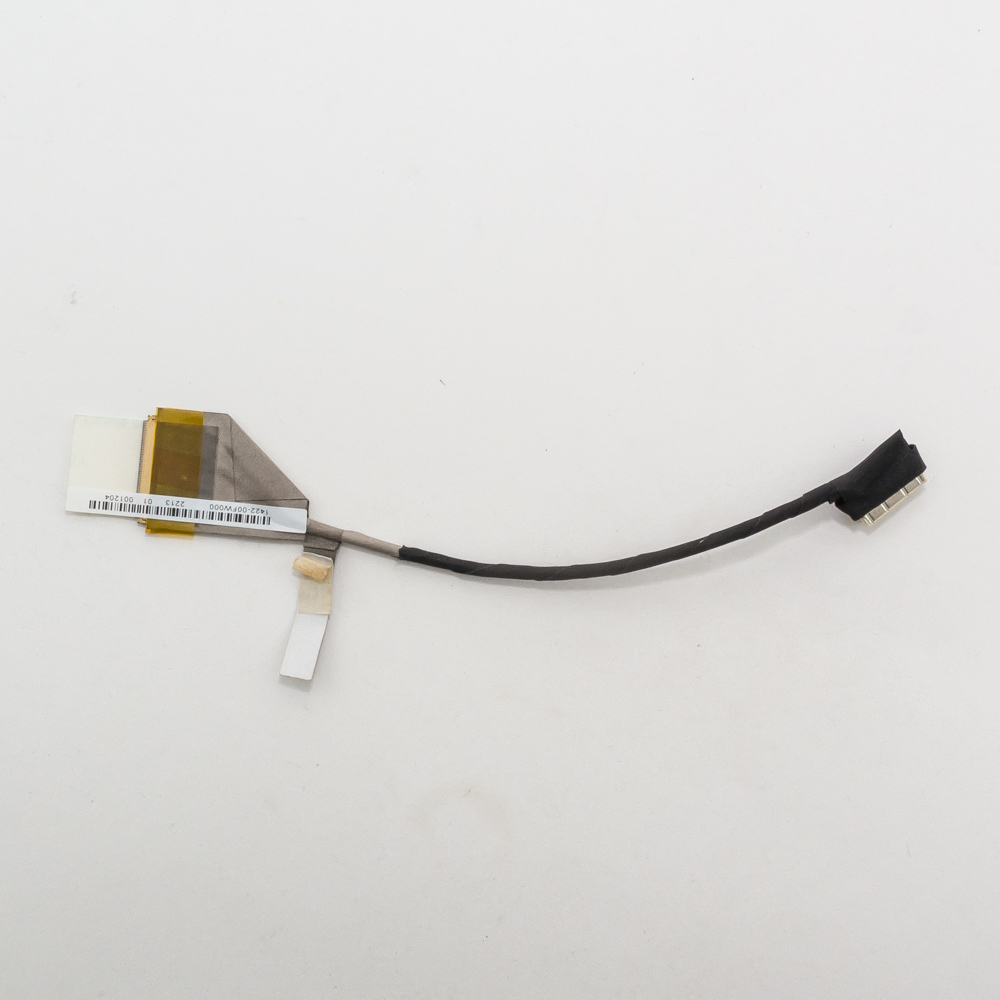

Шлейф матрицы Asus K40AB, F52A, K50, F82T

Конечно, вот подробное описание шлейфа матрицы для указанных моделей Asus.

Описание

Шлейф матрицы (LCD cable, display cable) — это гибкий плоский кабель, соединяющий материнскую плату ноутбука с жидкокристаллической матрицей (экраном). Он передает видеосигнал, питание для подсветки и сигналы управления от материнской платы к дисплею. Неисправность шлейфа проявляется в виде артефактов на экране (полосы, рябь), мерцания, отсутствия изображения (при работающей подсветке) или полного отсутствия свечения экрана. Проблемы часто возникают при открывании/закрывании крышки из-за перегибов.

Технические характеристики (общие для семейства моделей)

• Тип разъема материнской платы: 40-контактный разъем, тип LVDS (Low-Voltage Differential Signaling) — стандарт для матриц того поколения.
• Тип разъема матрицы: 40-контактный, плоский (обычно с защелкой).
• Конфигурация пинов: 40 pin, single channel (одноканальный). Это важнейшая характеристика, отличающая его от более новых eDP или двухканальных LVDS шлейфов.
• Длина: Приблизительно 30-35 см (зависит от конкретного расположения разъемов внутри модели).
• Особенность: В данных моделях используется шлейф без дополнительного отдельного разъема для веб-камеры и антенн WiFi. Эти компоненты подключаются непосредственно к материнской плате или имеют свои отдельные шлейфы.

Парт номера (Part Numbers)

Оригинальные и распространенные партномера для этого шлейфа:

• 60.N2V03.001 — Основной и самый распространенный номер запчасти.
• 0N2V03001 — Вариация основного номера.
• CABLE,LVDS,40P — Указание в каталогах.
• F52A LVDS Cable — Указание по модели.
• Для заказа также часто используют коды: 48.4CN03.011 (иногда встречается в каталогах как совместимый), но 60.N2V03.001 является ключевым.

Совместимые модели ноутбуков Asus

Данный шлейф совместим с сериями ноутбуков, построенных на одной платформе (шасси). Важно: Совместимость определяется не только моделью, но и типом матрицы (40-pin LVDS).

Основные совместимые модели:

• Asus K40AB (все модификации)
• Asus K40IJ
• Asus K40IN
• Asus K40IE
• Asus F52A (все модификации)
• Asus K50AB (все модификации)
• Asus K50IJ
• Asus K50IN
• Asus K50IE
• Asus F82T (все модификации)
• Asus K70AB (требует проверки длины, но разъемы те же)

Важное примечание по замене

1. Перед покупкой обязательно разберите ноутбук и визуально сравните шлейф: проверьте количество контактов (40), расположение замков (защелок) на разъемах и его длину. Сфотографируйте старый шлейф.
2. Тип матрицы: Убедитесь, что в вашем ноутбуке установлена стандартная 40-пиновая LVDS-матрица, а не более редкая версия. Это можно проверить по маркировке на обратной стороне матрицы.
3. Код матрицы: На самой матрице есть наклейка с кодом (например, B156XW01 V.4 или LTN156AT01). Иногда продавцы указывают совместимость шлейфа и с этим кодом.

Использование правильного шлейфа гарантирует стабильную работу дисплея и подсветки. При установке аккуратно укладывайте шлейф по старому маршруту, без перегибов и натяжения.
