Разъем питания для Samsung NP R20, R560

Отличный вопрос! Разъем питания для ноутбуков серии Samsung NP-R20 и R560 — это классический и очень распространенный компонент, но с важными нюансами.

Описание разъема питания

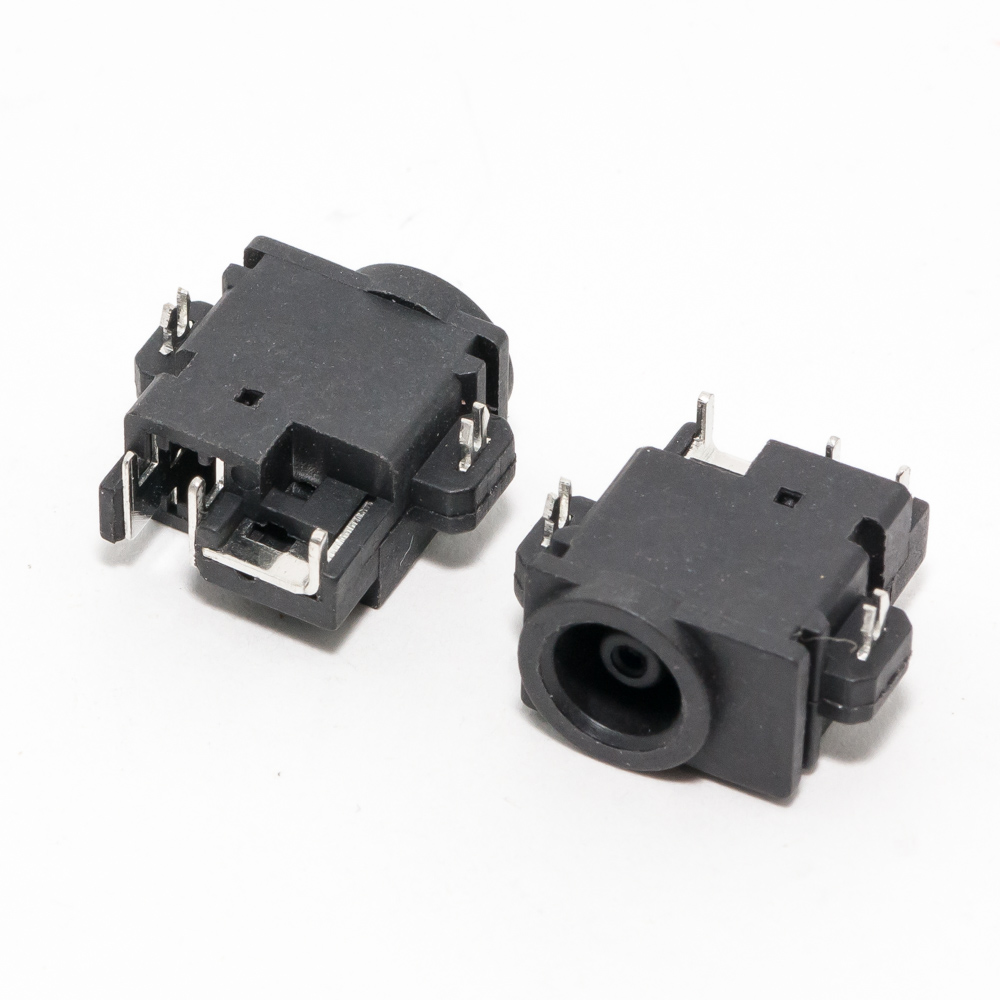

Это цилиндрический коаксиальный разъем (DC Power Jack), который служит для подключения внешнего блока питания (адаптера) к ноутбуку. Его ключевая особенность — центральный штыревой контакт (пин) положительной полярности (+).

Внешний вид и конструкция:

• Форма: Цилиндрический.
• Расположение: Обычно устанавливается на боковой или задней панели корпуса ноутбука.
• Крепление: Впаивается на материнскую плату (в более старых моделях) или подключается через гибкий шлейф к плате. Часто имеет дополнительные лепестки для механического крепления к корпусу.
• Основная неисправность: Со временем разъем может разбалтываться из-за физического воздействия, что приводит к потере контакта, прерывистой зарядке или необходимости дергать штекер для подключения. В этом случае требуется его замена.

Технические характеристики

1. Размер (габариты): 5.5 мм x 3.0 мм

   • Внешний диаметр (Outer Diameter, OD): 5.5 мм
   • Внутренний диаметр (Inner Diameter, ID): 3.0 мм
   • Это самый важный параметр при выборе замены или нового адаптера.

2. Полярность: Положительный центр (+).

   • Обозначается как "Center Positive" или "+(tip)".
   • Внимание! Использование адаптера с обратной полярностью (отрицательный центр) выведет из строя материнскую плату ноутбука.

3. Рабочее напряжение (Input Voltage): 19.0 В (стандартное напряжение для большинства ноутбуков того времени).

4. Допустимый ток (Current): Обычно рассчитан на ток до 4.74А, который обеспечивал штатный адаптер.

Парт-номера (Part Numbers)

Оригинальные и наиболее распространенные номера деталей:

• BA92-01065A - самый распространенный и узнаваемый номер для разъема в сборе.
• BA92-01065B - модификация предыдущего.
• DC-02 - часто встречающееся заводское обозначение формы разъема.
• Для адаптера питания (блока): ADP-90NH B, ADP-90NH D (оригинальные блоки на 90Вт, 19В 4.74А).

При поиске запчасти достаточно использовать основной номер BA92-01065A. Также часто продается под общими названиями: "Разъем питания Samsung R20/R560", "DC Jack 5.5*3.0 для Samsung".

Совместимые модели ноутбуков Samsung

Разъем с параметрами 5.5х3.0 мм, + использовался в огромном количестве моделей Samsung, выпущенных в конце 2000-х - начале 2010-х годов.

Основные серии:

• Samsung NP-R20 / R20 Plus (все модификации)
• Samsung NP-R560 (все модификации)
• Samsung R Series: NP-R410, NP-R420, NP-R430, NP-R440, NP-R470, NP-R480, NP-R520, NP-R522, NP-R530, NP-R540, NP-R580, NP-R590
• Samsung Q Series: NP-Q310, NP-Q320, NP-Q330, NP-Q430, NP-Q530
• Samsung N Series: NP-N150, NP-N210, NP-N220, NP-N310
• Samsung P Series: NP-P210, NP-P460, NP-P480
• Samsung X Series: NP-X420
• Другие: NP-E342, NP-E362, NP-RV508, NP-RV509, NP-RV510, NP-RV511, NP-RV515

Важное примечание по совместимости: Несмотря на одинаковый размер штекера (5.5x3.0), перед покупкой разъема для пайки необходимо визуально сверять форму и расположение контактов, а также посадочное место на плате. Лучше всего разобрать ноутбук, выпаять старый разъем и по его фото или образцу подбирать новый. Конструктивно разъемы для R20 и R560, как правило, идентичны.

Рекомендации

1. При покупке нового адаптера достаточно соблюсти три параметра: 19В, ток не менее 4.74А (можно больше), разъем 5.5х3.0 мм и положительный центр (+).
2. При замене самого разъема на материнской плате лучше искать деталь по парт-номеру BA92-01065A и обязательно сравнивать со старым.
3. Если нет навыков пайки, лучше обратиться в сервисный центр, так как работа требует аккуратности из-за риска повреждения материнской платы.
