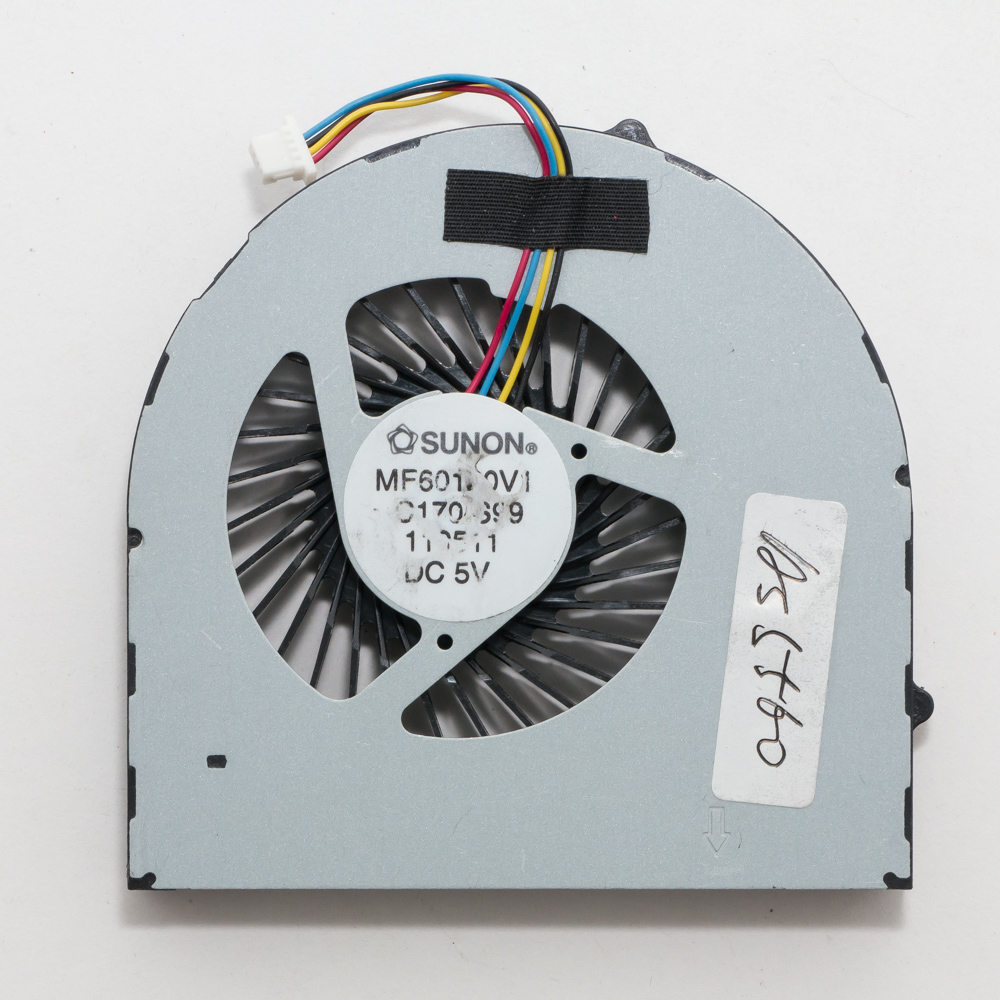

Вентилятор для ноутбука Acer Aspire 5560 (4 pin)

Отличный выбор! Поиск кулера для ноутбука Acer Aspire 5560 — распространенная задача, так как эта модель часто страдала от перегрева. Вот подробная информация.

Описание и роль вентилятора (кулера)

Вентилятор охлаждения (кулер) в Acer Aspire 5560 — это критически важный компонент системы охлаждения. Он состоит из двух частей:

1. Электродвигатель вентилятора (крыльчатка в пластиковом корпусе).
2. Медный радиатор с тепловыми трубками, который отводит тепло от процессора (CPU) и, как правило, графического чипа (GPU) к решетке, обдуваемой вентилятором.

При замене почти всегда меняется весь этот узел в сборе (Fan with Heatsink), так как разобрать и почистить старый кулер бывает сложно, а замена только крыльчатки ненадежна.

Технические характеристики (типовые для узла охлаждения)

• Тип разъема: 4-pin (позволяет системе управлять скоростью вращения с помощью ШИМ, что делает работу тише).
• Назначение: Отвод тепла от процессора AMD серии A (A4, A6, A8) или E2 и дискретной видеокарты AMD Radeon HD 6000M/7000M серии, которые использовались в этой модели.
• Конструкция: Алюминиево-медный радиатор, одна или две тепловые трубки, вентилятор осевого типа.
• Размер вентилятора: Обычно 70x70 мм или близко к этому (точный размер зависит от производителя узла).
• Напряжение: 5В (стандарт для ноутбуков).

Парт-номера (Part Numbers) и коды

Это самая важная информация для поиска. У оригинального кулера есть несколько ключевых номеров. Номера могут незначительно отличаться в зависимости от конкретной модификации ноутбуса (например, установленного процессора).

Основные оригинальные (OEM) парт-номера:

1. Acer P/N (Part Number): **48.4GW01.001** — Это самый распространенный и главный номер для поиска.
2. Acer P/N (альтернативный): **48.4GW01.011**, 48.4GW01.012 (могут быть незначительные вариации).
3. Код на самом кулере (от производителя Delta или AVC):
   • **FCH0505HHA2-A** (производитель Delta — встречается чаще всего).
   • **FCH0505HHA2-A(F)**
   • **0WJ74** (код Acer, часто нанесен на наклейку).
4. Код материнской планы (Board Number): **DAOZQ5MB6D0** (ZQ5) или **DAOZQ5MB6E0**. Поиск по этому номеру также часто выдает совместимые кулеры.

Что искать в магазинах/на AliExpress: Вбивайте в поиск комбинации:

• Acer Aspire 5560 fan
• 48.4GW01.001
• FCH0505HHA2-A
• For Acer ZQ5 fan

Совместимые модели ноутбуков Acer

Кулер с указанными выше парт-номерами подходит не только для Aspire 5560, но и для других ноутбуков на одинаковой платформе (шасси). Чаще всего это:

• Acer Aspire 5560G (модель с дискретной графикой)
• Acer Aspire 5560SG
• Acer Aspire 7560 (15.6" модель, часто использует аналогичную систему охлаждения)
• Acer Aspire 7560G
• Acer Aspire 7551G (важно проверить визуальное соответствие)
• Acer Aspire 7552G

Важное примечание по совместимости: Модели Aspire 5550, 5551, 5552, 5553 также очень похожи, но у них могут быть разные системы охлаждения (например, только для процессора без видеокарты). Всегда сверяйте визуально свой старый кулер с фотографиями нового, обращайте внимание на количество и расположение тепловых трубок, форму радиатора и разъема.

Рекомендации при покупке

1. Снимите старый кулер и посмотрите номер. Это самый надежный способ. Номер 48.4GW01.001 или FCH0505HHA2-A обычно нанесен на наклейку.
2. Покупайте узел "Fan with Heatsink" в сборе. Это избавит от проблем с совместимостью и сложной установки.
3. Не забудьте термопасту. При замене обязательно понадобится качественная термопаста (например, Arctic MX-4) для процессора и видеокарты. Термопрокладки также могут понадобиться, если они были на чипах памяти.
4. Очистите вентиляционные решетки. Перед установкой нового кулера тщательно очистите корпус ноутбука от пыли.

Удачи в ремонте! Правильно подобранный кулер вернет вашему ноутбуку тихую работу и устранит перегрев.
