Двойной USB разъем для ноутбука Dell Inspiron 120L, 130L, B120

Конечно! Вот подробное описание и технические характеристики для двойного (спаренного) USB-разъема, используемого в ноутбуках Dell серий Inspiron 120L, 130L, B120 и их аналогах.

Описание

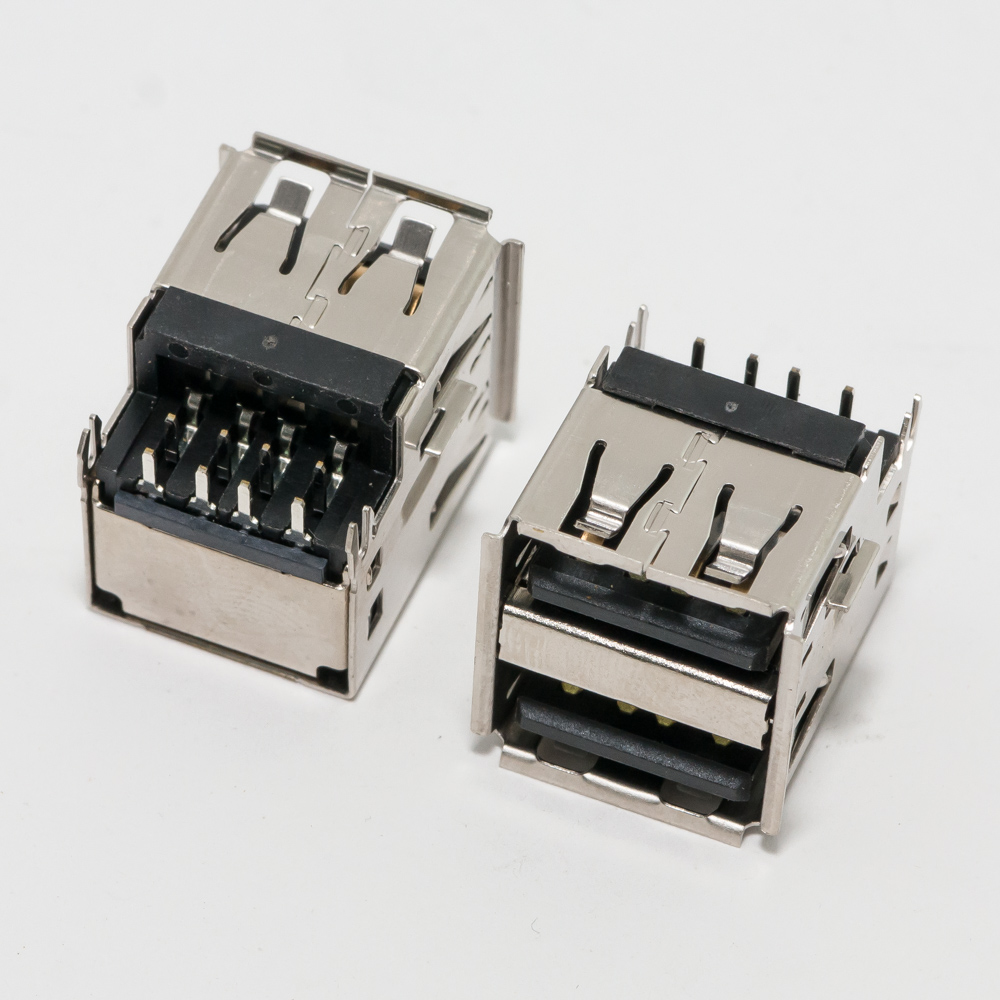

Это спаренный (двойной) модуль разъемов USB 2.0, который является частью каркаса (портовой панели) ноутбука. Он устанавливается на материнскую плату и выходит на левый или правый торец ноутбука. Разъем представляет собой единую пластиковую деталь с двумя стандартными портами USB Type-A, заключенными в общий корпус. Часто рядом с портами расположен индикатор работы жесткого диска (HDD LED).

Основная причина замены — физическое повреждение: сломанная пластиковая основа, погнутые или оторванные гнезда, что приводит к нестабильному подключению USB-устройств.

Технические характеристики

• Тип разъема: Двойной порт USB 2.0 (2 x USB Type-A).
• Версия USB: 2.0 (пропускная способность до 480 Мбит/с).
• Конструкция: Модульный блок, предназначенный для пайки на материнскую плату. Имеет пластиковый корпус с металлическим экраном (shield).
• Дополнительный элемент: Часто включает встроенный светодиодный индикатор активности жесткого диска (два контакта для проводов HDD LED).
• Цвет: Стандартный серый или черный пластик.

Парт-номера (Part Numbers / P/N)

Данный компонент имеет несколько номеров, так как использовался в разных модификациях и комплектациях. Самые распространенные:

• 0XDY5R (самый частый и узнаваемый номер)
• CN-0XDY5R
• DP/N: 0XDY5R
• 7T999
• Также может встречаться как: USB Board Assembly или USB Bracket.

Важно: При поиске и заказе достаточно использовать основной номер 0XDY5R.

Совместимые модели ноутбуков Dell

Разъем совместим с широким рядом бюджетных и бизнес-ноутбуков Dell конца 2000-х годов, построенных на общей платформе.

Основные серии:

• Dell Inspiron 120L (также известен как Inspiron 120L B120)
• Dell Inspiron 130L
• Dell Vostro 1200
• Dell Vostro 1400
• Dell Vostro 1500

Конкретные модели, в которых используется этот разъем:

• Inspiron 1525, 1526, 1545, 1720, 1721
• Vostro 1000, 1200, 1400, 1500, 1510, 1700, 1710
• Dell Precision M2300 (мобильная рабочая станция на той же платформе)

Примечание по совместимости: Поскольку разъем паяется на материнскую плату, его замена требует навыков микроскопа и пайки BGA-компонентов. Это не простая «воткнул-и-работает» деталь. Перед покупкой необходимо визуально сравнить новый разъем со старым (расположение ножек, наличие светодиода) и убедиться в полном соответствии. Лучше всего извлечь старый разъем (выпаять) и использовать его как образец для поиска.
