USB разъем для ноутбука 024

Конечно, вот подробное описание, технические характеристики и информация о совместимости для разъема USB, условно обозначенного как "024".

Важное предупреждение: Номер "024" — это, скорее всего, внутренний артикул магазина, код на упаковке или маркировка на плате. Такого универсального промышленного номера не существует. Для точной идентификации необходимо знать модель ноутбука или найти оригинальный парт-номер производителя на самом разъеме (обычно очень мелкая маркировка на корпусе разъема).

Ниже приведено обобщенное описание типичного разъема USB для ноутбука, который может скрываться под таким артикулом.

Общее описание

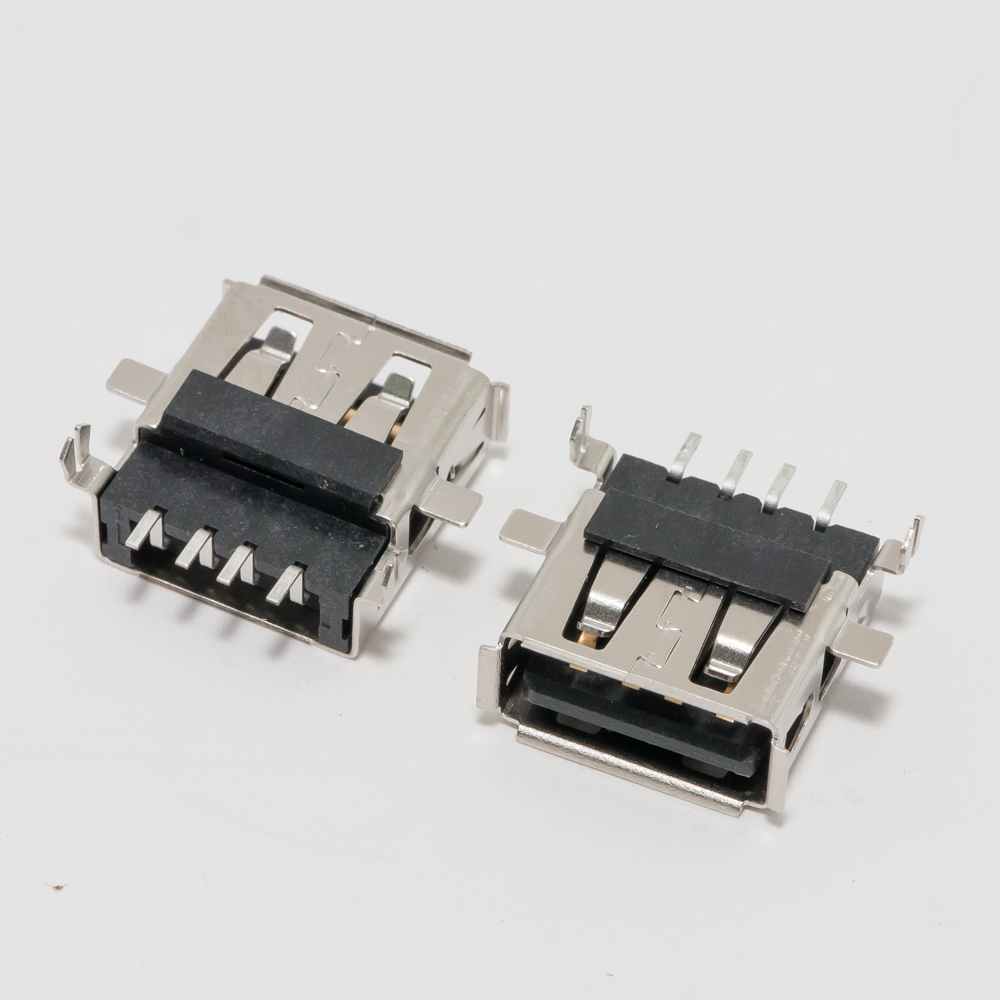

Это внутренний разъем (гнездо) для пайки на материнскую плату ноутбука, предназначенный для подключения и фиксации стандартной USB-портовой панели (кронштейна). Он обеспечивает как механическое крепление порта к корпусу ноутбука, так и электрическое соединение контактов порта с материнской платой. Чаще всего используется для портов USB Type-A.

Типичное применение: Замена разбитого, расшатанного или неработающего USB-порта на материнской плате ноутбука.

Технические характеристики (типовые)

• Тип разъема: Внутреннее гнездо (female) для пайки на плату.
• Соответствующий порт: Стандартный USB Type-A (чаще всего).
• Версия USB: Определяется материнской платой. Разъем механически совместим с разными версиями (USB 2.0, 3.0, 3.1 Gen1). Ключевое отличие:
  • Для USB 2.0: 4 контакта (2 данных, питание +5V, земля).
  • Для USB 3.0 и выше: 9 контактов (добавляются 5 контактов для высокоскоростных линий SuperSpeed).
• Крепление: Металлические "ушки" для пайки, обеспечивающие механическую прочность.
• Материал: Пластиковый корпус, металлические контакты и крепежные элементы.
• Способ монтажа: Пайка поверхностного монтажа (SMD) или сквозного монтажа (THT).

Как найти ПРАВИЛЬНЫЙ парт-номер (оригинальный)

Артикул "024" не является поисковым. Чтобы найти точную деталь, нужен один из этих шагов:

1. Надпись на самом разъеме: С помощью лупы найдите мелкую маркировку на пластиковом корпусе. Например: JUSB1, USB1, PJE0001, M55210, 6700-0519G1, AA0B0S07410 и т.д.
2. Модель ноутбука: Это самый надежный способ. Зная точную модель (например, HP Pavilion 15-cw1000, Lenovo IdeaPad 3 15ADA05, Acer Aspire A515-54G), можно найти схему (boardview) или руководство по разборке, где указаны обозначения компонентов.
3. Код материнской платы (PCB): Самый точный метод. Найдите код на самой материнской плате, например, LA-J892P, MB 10289-1, DAGLJMBADC0. По этому коду ищутся комплектующие.

Примеры оригинальных парт-номеров для популярных брендов

(Это примеры! Ваш разъем "024" может иметь любой из них)

• Для ноутбуков HP / Compaq: PJE0001-001, SP# 605132-001, 821339-1
• Для ноутбуков Dell: YYYH1, CN-0YYYH1, Dell Part # 451-12345 (цифры условные)
• Для ноутбуков Lenovo: AA0B0S07410, 5C10Z56516, LS-1A01
• Для ноутбуков Acer / Packard Bell: 36.10U04.021, B41N0302
• Для ноутбуков Asus: B8100-0519G1, 6700-0519G1
• Универсальные/китайские маркировки: M55210-001, 241003-001, USB-009

Совместимые модели (общий принцип)

Разъем НЕ является универсальным для всех ноутбуков. Он совместим только с теми материнскими платами, для которых предназначен геометрически и электрически.

Он может подходить к:

• Конкретной модели ноутбука, для которой он был снят как донор (например, если продавец снял его с платы HP 15-dw1000).
• Линейке ноутбуков на одной и той же или очень похожей материнской плате.
• Ноутбукам разных брендов, где использовалась одна и та же конструкторская документация (ODM-платформа).

Критически важные шаги перед покупкой:

1. Разберите ноутбук и извлеките неисправный разъем.
2. Сравните его визуально с фотографиями продавца: количество контактов (4 или 9), форма пластикового корпуса, расположение крепежных "ушей", общие размеры.
3. Считайте маркировку со старого разъема и ищите по ней.
4. Уточните у продавца, с какой модели ноутбука был снят разъем с артикулом "024".

Рекомендация: При заказе в интернет-магазинах (AliExpress, eBay и др.) используйте для поиска связку: модель вашего ноутбука + "USB port socket" (например, HP 15-da0000 USB port socket). Это даст гораздо более точные результаты, чем поиск по загадочному номеру "024".
