Разъем Micro USB для Motorola XT800, XT702

Отличный запрос! Вот подробное описание разъема Micro USB для Motorola XT800 (Droid/Milestone в Китае) и XT702 (оригинальный Milestone/Droid).

Общее описание

Разъем Micro USB на данных моделях служит для зарядки аккумулятора и синхронизации данных с компьютером. Это стандартный 5-контактный разъем Micro USB Type B, который был основным для мобильных устройств до прихода USB Type-C.

Ключевая особенность: Разъем припаян непосредственно к материнской (основной) плате телефона. Он не является отдельным "шлейфом", как на многих других телефонах. Поэтому его замена требует квалифицированного ремонта с использованием паяльного оборудования.

Технические характеристики

• Тип разъема: Micro USB Type B (Female, "гнездо" на телефоне).
• Количество контактов: 5.
• Распиновка (стандартная Micro USB):
  • Pin 1: +5V (VBUS — питание/зарядка)
  • Pin 2: Data- (D-)
  • Pin 3: Data+ (D+)
  • Pin 4: ID (в этом режиме обычно не задействован, соединен с GND)
  • Pin 5: Ground (GND — земля)
• Назначение: Зарядка, передача данных, подключение к ПК.
• Способ крепления: Поверхностный монтаж (SMD). Припаян к плате в двух точках по бокам (для механической фиксации) и имеет 5 контактов для передачи сигнала/питания.
• Совместимость кабелей: Со всеми стандартными кабелями Micro USB.

Парт-номера (Part Numbers) и артикулы

Поскольку разъем является частью системной платы, у него нет отдельного оригинального парт-номера от Motorola для заказа как самостоятельной запчасти. Он поставляется только в составе всей материнской платы.

Однако для ремонта используются универсальные совместимые разъемы, которые можно найти по следующим артикулам у поставщиков запчастей:

• Наиболее распространенный артикул: MOT-MICRO-USB-002 (или аналогичные, начинающиеся с MOT-MICRO-USB-).

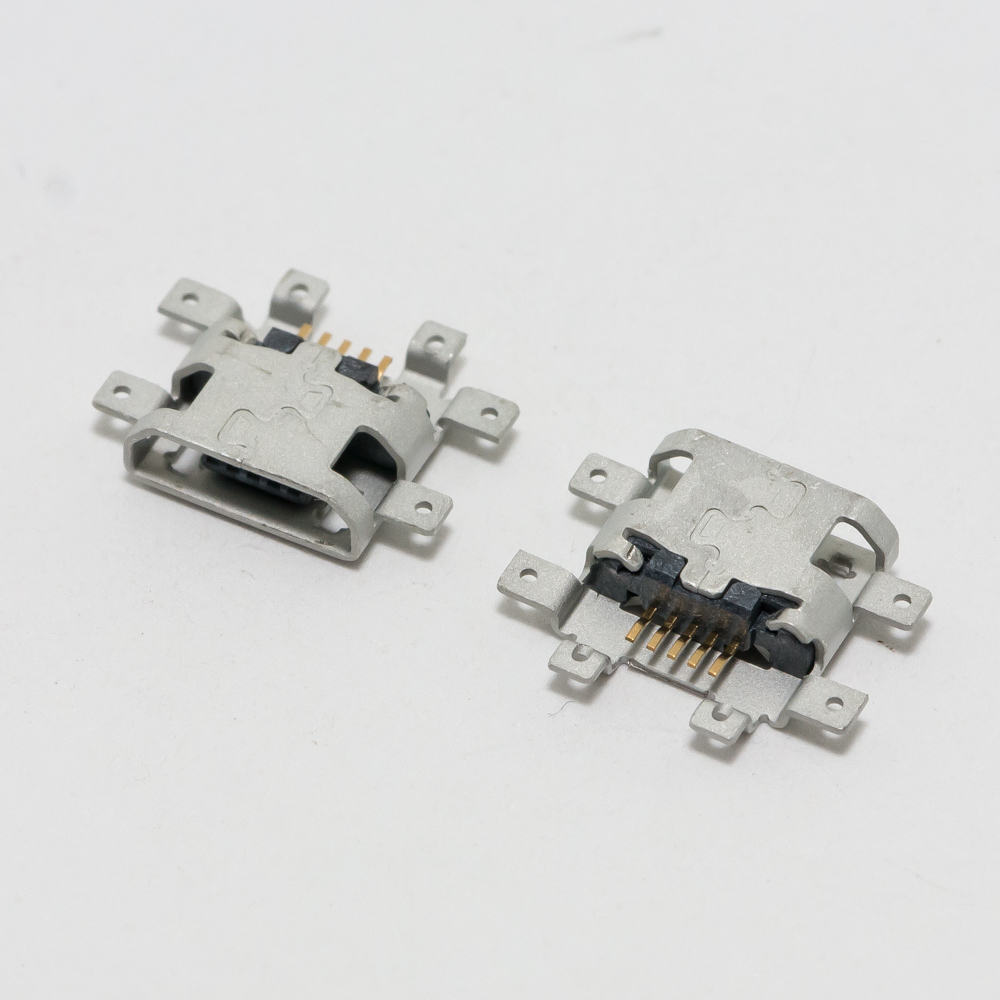

• Внешний вид для поиска: Нужен разъем с "ушками" для пайки по бокам (скобы крепления к плате). Часто в описании указывают: "Micro USB разъем для Motorola Milestone XT702, Droid XT800".
• Альтернативный поиск: Можно искать по запросу "Micro USB jack for Motorola XT702 mainboard".

Важно: При покупке убедитесь, что продавец указывает совместимость именно с XT702/XT800, так как форма корпуса разъема и расположение "ушек" могут отличаться у других моделей.

Совместимые модели

Разъем подходит исключительно для следующих моделей, так как они используют идентичную материнскую плату или плату с одинаковой посадочной площадкой для разъема:

1. Motorola XT702 (оригинальный Milestone, продававшийся в Европе/Азии, с кнопкой камеры).
2. Motorola XT800 (китайская версия Droid/Milestone с поддержкой CDMA/GSM, часто две SIM-карты).
3. Motorola Droid (первого поколения, A855) — ВАЖНО: требует проверки! Аппаратно модели очень похожи (XT702 и A855), но есть нюансы в компоновке. Разъем Micro USB может быть совместим по форме, но лучше сверять с фото или уточнять у продавца. Часто продается как универсальный для Droid/Milestone.

Несовместимые модели:

• Motorola Milestone 2 (XT720, A953) и последующие поколения — у них другая конструкция.
• Motorola Droid 2 (A955) и все остальные модели. У них разъем может быть частью отдельного шлейфа или иметь иную конструкцию.

Примечание для ремонта

Если разъем Micro USB в вашем Motorola XT800/XT702 сломался (расшатался, не держит кабель, не заряжает), ремонт включает:

1. Разборку аппарата (требуются специальные инструменты).
2. Демонтаж старого разъема с материнской платы с помощью паяльника или термовоздушной станции.
3. Зачистку и лужение контактных площадок на плате.
4. Аккуратную установку и пайку нового разъема.

Рекомендация: Если у вас нет опыта в микро-пайке, лучше доверить эту работу сервисному центру, так как высок риск оторвать контактные площадки или перегреть плату.
