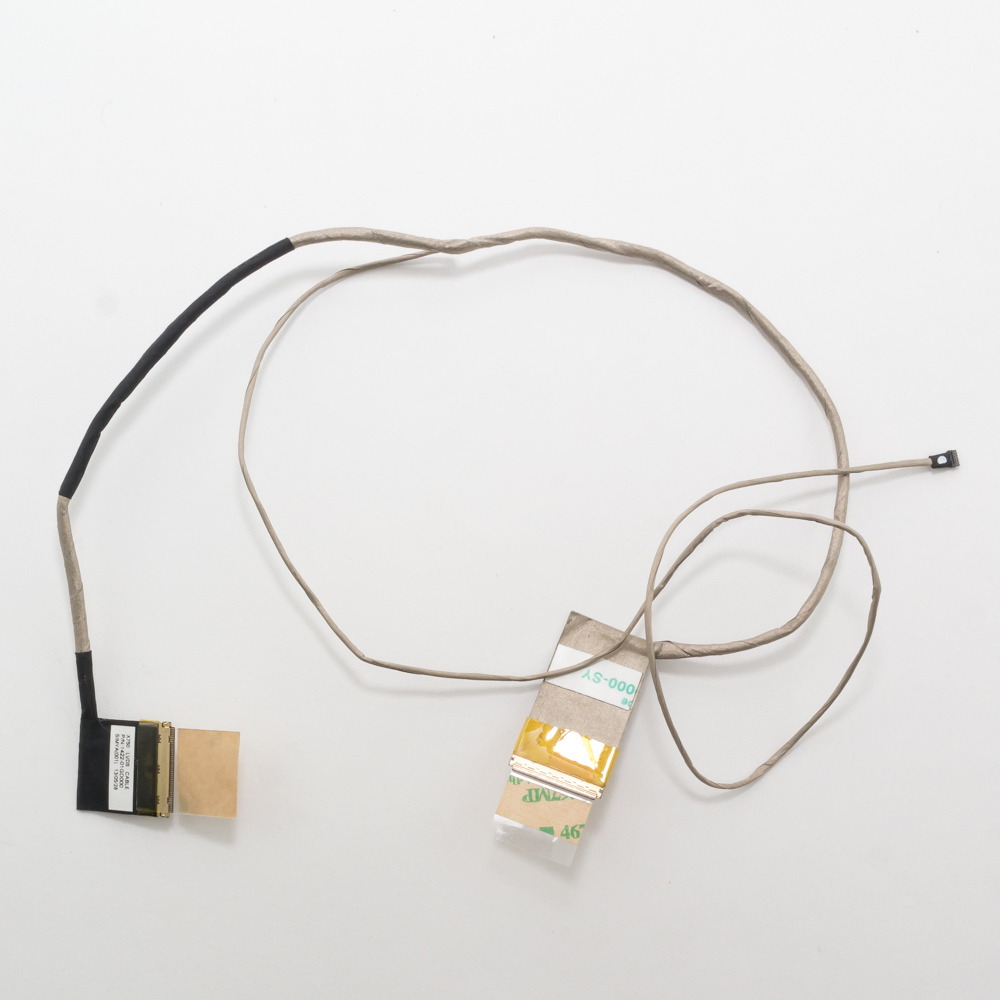

Шлейф матрицы Asus K750J, K750L, X750J

Отличный и очень конкретный вопрос, который часто возникает при ремонте. "Шлейф матрицы" — это общее название, но для точного поиска нужна более детальная информация.

Важное предупреждение и уточнение:

Модели K750J, K750L и X750J — это семейства (серии) ноутбуков. Внутри каждой серии есть множество конкретных моделей (например, K750JN, K750JF, X750JB и т.д.), которые могут использовать разные матрицы и, соответственно, разные шлейфы.

Шлейф матрицы — это кабель, который соединяет материнскую плату с самой матрицей (экраном). Его тип и разъем полностью зависят от модели матрицы (дисплея), установленной в ноутбуке.

Поэтому алгоритм такой:

1. Определить точную модель ноутбука (на наклейке на дне, под батареей).
2. Определить точную модель матрицы. Это можно сделать:
   • Через программу (например, AIDA64, HWiNFO) в разделе "Дисплей".
   • По партномеру на обратной стороне матрицы (для этого нужно разобрать крышку экрана).
   • По коду матрицы, который часто указан на заводской наклейке на корпусе ноутбука или в BIOS.

Общее описание шлейфа матрицы для серий K750J/L, X750J

• Назначение: Соединительный кабель (шлейф, flat cable) для передачи видеосигнала от материнской платы к LCD/LED матрице ноутбука, а также питания для подсветки экрана.
• Конструкция: Гибкий плоский кабель на основе полиимидной пленки. Имеет разъемы на обоих концах, часто с боковыми защелками.
• Типичные неисправности: Переломы и потертости из-за постоянного открывания/закрывания крышки, окисление контактов, повреждение при неаккуратном ремонте. Симптомы: мерцание экрана, горизонтальные/вертикальные полосы, пропадание изображения при изменении угла крышки, полностью темный экран при работающем ноутбуке.

Технические характеристики (варьируются в зависимости от модели матрицы)

1. Количество контактов (пинов): Наиболее распространены для этих серий:
   • 30 pin (eDP - Embedded DisplayPort) — самый частый вариант для матриц Full HD (1920x1080).
   • 40 pin — часто встречается в более старых или HD (1366x768) матрицах.
   • eDP 1 или 2 lane — современный стандарт передачи сигнала.
2. Тип разъема: Разъемы могут быть разной ширины и иметь разные фиксаторы (защелки сверху, сбоку).
3. Длина: Обычно в пределах 25-35 см.
4. Распиновка: Обеспечивает передачу сигналов eDP/LVDS, питания (+3.3V, +LCDVDD), управления подсветкой (ENABLE), яркостью (BRIGHTNESS или PWM).

Партномера шлейфов (примеры)

Партномера зависят от модели материнской платы. Вот некоторые из реально встречающихся:

• Для K750J (на платформе Intel HM86/HM87):
  • 60NB00E0-BB01010 (очень распространенный)
  • 60NB00E0-BB01020
  • 60NB00E0-BB01030
  • 60NB00E0-BB01040
• Для K750L/X750J (на платформе Intel HM70/HM76 и других):
  • 60NB08F0-MB1010
  • 60NB08F0-MB1020
  • 60NB08F0-MB1030
  • 60NB08F0-MB1040
  • 60NB08F0-MB1050

Как искать: Введите в поиске на маркетплейсе или в магазине запчастей точную модель ноутбука + "шлейф матрицы" или один из этих кодов.

Совместимые модели ноутбуков (серии)

Шлейфы в основном взаимозаменяемы внутри одной серии и ревизии материнской платы. Список серий, где могут использоваться аналогичные шлейфы:

• Asus K750J (и все его модификации: K750JN, K750JF, K750JB, K750JK и т.д.)
• Asus K750L (K750LN, K750LF и т.д.)
• Asus X750J (X750JN, X750JB, X750JF и т.д.)
• Asus X750L (часто та же платформа, что и K750L)
• Asus R510J / R510L (могут использовать аналогичные платы и шлейфы)

Критически важная рекомендация перед покупкой:

1. Разберите ноутбук и снимите шлейф. Сфотографируйте его, особенно разъемы.
2. Считайте маркировку с самого шлейфа. Часто на нем есть наклейка с номером (например, FPC-XXXXX).
3. Сравните количество пинов и форму разъемов на старом шлейфе и на фотографиях продаваемого.
4. Используйте для заказа партномер с вашего старого шлейфа или материнской платы. Это самый надежный способ.

Вывод: Для серий K750J/L и X750J не существует одного универсального шлейфа матрицы. Ключ к успешному ремонту — идентификация точного партномера вашего комплектующего. Указанные выше коды (60NB00E0-... и 60NB08F0-...) являются отличной отправной точкой для поиска.
