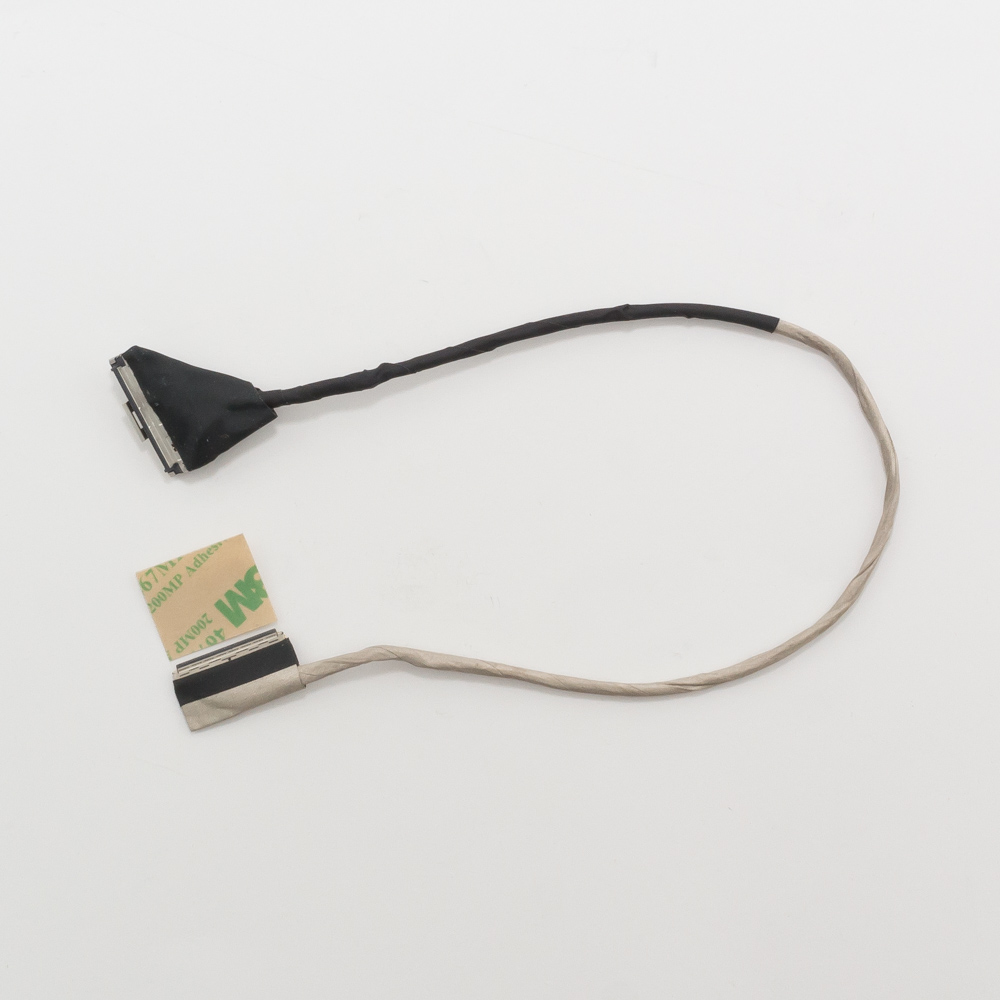

Шлейф матрицы Dell 5439, 5460, 5470

Конечно, вот подробное описание, технические характеристики и информация о совместимости для шлейфов матриц ноутбуков Dell серий Latitude 5430/5440, 5460 и 5470.

Важное примечание: Строго говоря, модели 5439, 5460 и 5470 относятся к разным поколениям и используют разные шлейфы. Их объединяет форм-фактор и часто — физическая совместимость разъемов, но электрическая схема и ключевые парт-номера отличаются. Наиболее критичен параметр количество пинов (pins).

1. Общее описание и назначение

Шлейф дисплея (LCD Cable, eDP Cable) — это гибкий плоский кабель, который соединяет материнскую плату ноутбука с матрицей (экраном). Он передает:

• Видеосигнал от видеокарты к матрице.
• Сигналы управления подсветкой.
• Питание на матрицу и подсветку.
• Сигналы от веб-камеры и микрофонов (если они интегрированы в верхнюю часть крышки).
• Сигналы от датчика освещенности (при наличии).

Тип разъема: Современные модели используют цифровой интерфейс eDP (Embedded DisplayPort).

2. Ключевые технические характеристики и различия

Основное различие между шлейфами для данных моделей — количество контактов (пинов):

• 30-pin (30 контактов): Более старый стандарт. Используется в моделях 5x60 (например, 5460, 5470) и более ранних.
• 40-pin (40 контактов): Современный стандарт, поддерживающий более высокие разрешения и частоты обновления. Используется в моделях 5x30 (5430, 5440) и 5x40 (5430/5440 следующего поколения), начиная примерно с 2022 года.
  • 5439 — это, скорее всего, опечатка или неофициальное обозначение. Актуальные модели — 5430 (14") и 5440 (14") поколения 2022-2023 гг., и они используют 40-пиновые шлейфы.

Физическая совместимость (ловушка): Разъемы 30-pin и 40-pin часто имеют одинаковый физический размер корпуса, но не являются электрически совместимыми. Установка неподходящего шлейфа приведет к неработоспособности дисплея, подсветки или камеры.

3. Парт-номера (P/N) и совместимые модели

Вот основные парт-номера для каждой серии. Перед покупкой обязательно сверьте парт-номер, указанный на вашем старом шлейфе, или точную модель ноутбука (Service Tag).

Для серии Latitude 5x60 и 5x70 (например, 5460, 5470) — 30-pin шлейфы:

• Типичные парт-номера Dell:
  • 0J8M8G (вариант для FHD-матриц)
  • 07T9FV
  • 0K0P8P
  • 04T4K6 (вариант для моделей с сенсорным экраном может отличаться)
• Совместимые модели (используют 30-pin eDP):
  • Latitude 5460 (14")
  • Latitude 5470 (14")
  • Latitude 5480 (14") — также 30-pin
  • Latitude E5470 (более старая серия "E")
  • Аналогичные модели серий 5x70 и 5x80 (всегда проверяйте P/N).

Для серии Latitude 5x30 и 5x40 (например, 5430, 5440) — 40-pin шлейфы:

• Типичные парт-номера Dell:
  • 0VHX8H (очень распространен для 5430/5440)
  • 0ZR9HZ
  • 0JYH6H
  • 0JX8P7
• Совместимые модели (используют 40-pin eDP):
  • Latitude 5430 (14")
  • Latitude 5440 (14")
  • Latitude 5431 (14", Rugged)
  • Latitude 5340 (13")
  • Latitude 5540 (15") — но здесь длина шлейфа будет другой!
  • Модели поколений 2022-2024 гг. серий 5x30 и 5x40.

4. Как точно определить нужный шлейф?

1. Сервисный код (Service Tag): Самый надежный способ. Введите его на официальном сайте Dell в разделе поддержки -> "Просмотреть конфигурацию". В списке деталей будет указан точный парт-номер шлейфа дисплея.
2. Парт-номер на старом шлейфе: Аккуратно разберите ноутбук и найдите номер (например, 0VHX8H или 0J8M8G), напечатанный на самом шлейфе.
3. Модель ноутбука и поколение: Определите точную модель (например, Latitude 5440, а не просто "5x40") и год выпуска. Это укажет на поколение (30-pin vs 40-pin).
4. Разрешение и тип экрана: Шлейфы для FHD (1920x1080) и сенсорных экранов могут иметь небольшие отличия, хотя часто используются универсальные шлейфы, поддерживающие оба варианта. Для гарантии лучше искать по P/N.

Краткая сводная таблица

| Параметр | Latitude 5460 / 5470 (около 2016-2017 гг.) | Latitude 5430 / 5440 (около 2022-2023 гг.) | | :--- | :--- | :--- | | Тип шлейфа | eDP 30-pin | eDP 40-pin | | Поколение | Серии 5x60, 5x70, 5x80 | Серии 5x30, 5x40 (новые) | | Пример P/N | 0J8M8G, 07T9FV | 0VHX8H, 0JYH6H | | Ключевое отличие | Не совместимы с 40-pin шлейфами | Не совместимы с 30-pin шлейфами |

Вывод: Для Dell Latitude 5460/5470 ищите 30-пиновый (30-pin) шлейф с парт-номерами типа 0J8M8G. Для Dell Latitude 5430/5440 ищите 40-пиновый (40-pin) шлейф с парт-номерами типа 0VHX8H. Модель "5439" в линейке Dell отсутствует, скорее всего, имелась в виду 5430/5440. Всегда проверяйте Service Tag или парт-номер на старом компоненте.
