Разъем USB 2.0 для ноутбука 127

Конечно, вот подробное описание, технические характеристики и информация о совместимости для разъема USB 2.0, который часто встречается в ноутбуках под номером детали 127 или в его вариациях.

Описание разъема USB 2.0 (тип A, гнездо для пайки на плату)

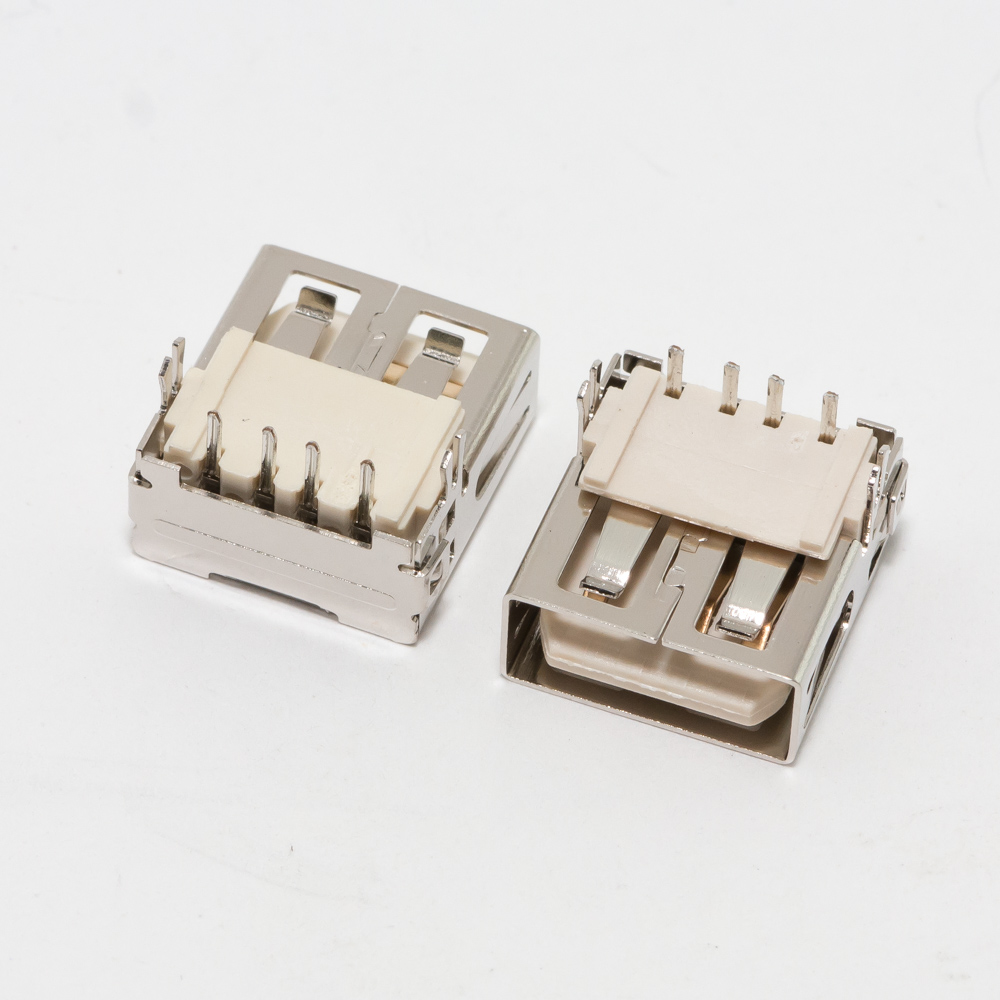

Разъем USB 2.0 Type-A Female (гнездо) — это стандартный порт, устанавливаемый на материнскую плату ноутбука или другого устройства. Он предназначен для подключения периферийных устройств (флеш-накопителей, мышей, клавиатур, внешних жестких дисков и т.д.) с помощью кабеля с разъемом USB Type-A Male (штекер).

Разъем с условным обозначением "127" — это, как правило, внутренний заводской номер или код производителя (например, Foxconn, Luxshare-ICT), указывающий на конкретное конструктивное исполнение: цвет, высота, тип крепления, ориентация контактов. Это не универсальный общеотраслевой номер.

Ключевые особенности:

• Тип: Гнездо (Female), тип A.
• Монтаж: Для поверхностного монтажа (SMD) или сквозного монтажа (THT) на материнскую плату.
• Назначение: Ремонт или замена сломанного порта на ноутбуке.
• Конструкция: Имеет металлический экран-кожух для защиты от помех и фиксации штекера, пластиковый корпус, 4 контакта.

Технические характеристики (типовые)

• Стандарт USB: USB 2.0
• Скорость передачи данных: До 480 Мбит/с (High-Speed).
• Количество контактов: 4
  • Pin 1: VCC (Питание +5V)
  • Pin 2: Data- (D-)
  • Pin 3: Data+ (D+)
  • Pin 4: GND (Земля)
• Сила тока: До 500 мА (по спецификации).
• Материал контактов: Фосфористая бронза с покрытием (золотое или никелевое напыление).
• Материал корпуса: Пластик (обычно черный или синий).
• Кожух: Стальной, луженый.
• Тип крепления: "Ушки" для пайки к плате (обеспечивают механическую прочность) + основные контакты.

Парт-номера и аналоги (важно!)

Номер "127" — это лишь часть маркировки. Для точного поиска необходим полный парт-номер производителя. Вот примеры популярных брендов и их типичные номера для таких разъемов:

1. Foxconn (富士康):

   • F81101-003R / F81101-003G / F81101-003Y (R-красный, G-позолоченный, Y-обычный)
   • 212-01807-4R / 212-01807-4G
   • Часто встречается маркировка 127 на корпусе рядом с основным номером.

2. Luxshare-ICT (立訊精密):

   • 12700119 / 12700120 (разная высота)
   • 12700121
   • 12700144
   • Прямая ассоциация с номером "127".

3. Amphenol / Ace-Tech:

   • USB-A-S-RA-TH (серия, разные модификации)
   • 6702-0372AR

4. JST (Japan Solderless Terminals):

   • USB-0349-A (и аналоги)

5. Wurth Elektronik:

   • 632-0749-001 (и другие из серии 632)

6. Китайские аналоги (AliExpress, eBay):

   • Часто продаются под общим названием "USB 2.0 Port Socket 127 for Laptop".
   • Могут иметь маркировки: "127 9H.B", "127 9H.2", "127 9H.5", "127 9H.7". Цифры после "9H." часто указывают на высоту порта, что критически важно для совместимости с корпусом ноутбука.

Как искать: При заказе для ремонта лучше всего:

• Сфотографировать старый разъем (сбоку и сверху).
• Измерить его высоту (от платы до верхней точки).
• Найти маркировку на металлическом кожухе (кроме "127").

Совместимые модели ноутбуков (примеры)

Данный тип разъема массово использовался в тысячах моделей ноутбуков примерно с 2005 по 2015 годы, а также в некоторых более новых бюджетных моделях. Он не является эксклюзивным для одной марки.

Ноутбуки, в которых часто встречаются такие разъемы:

• HP / Compaq: Серии Pavilion, ProBook, G6, G7, 650, 450, многие старые модели.
• Lenovo: Ноутбуки серий ThinkPad (T410, T420, T510, E520, E530), IdeaPad (Z500, Z580, G500, G580).
• Dell: Модели серий Inspiron (N5110, N5010, 3521, 3537), Vostro, старые Latitude.
• Acer: Серии Aspire (E5-571, V3-571, 5750G, 5552G), Extensa.
• ASUS: Серии K50, K55, X55, N56, многие модели серий F, K, X.
• Samsung: Старые серии R, Q, NP.
• Toshiba: Серии Satellite (L500, C800), Tecra.
• Sony Vaio: Старые модели (E, F, S серии).

Важное предупреждение: Совместимость определяется не моделью ноутбука, а дизайном материнской платы. Две одинаковые модели ноутбука с разными ревизиями плат могут иметь разные разъемы. Всегда необходима визуальная сверка или проверка по парт-номеру на старой детали.

Рекомендация: Для успешного ремонта лучше всего выпаять старый разъем, сфотографировать его со всех сторон и искать аналог по визуальному соответствию и геометрическим размерам, особенно по высоте.
