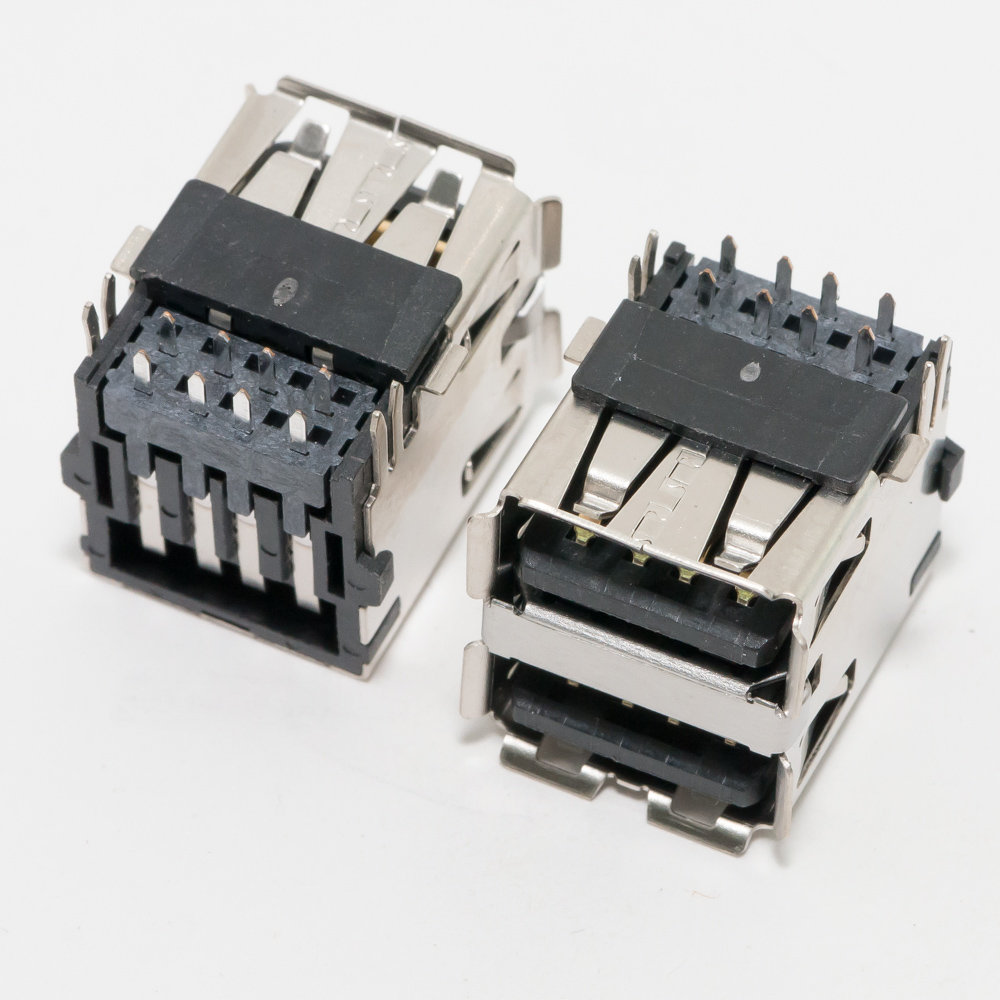

Разъем USB 2.0 для ноутбука 184

Отлично, давайте составим подробное описание для разъема USB 2.0, подходящего для ноутбука с обозначением 184 (вероятно, это часть парт-номера или модели материнской платы ноутбука).

Описание разъема USB 2.0 для ноутбука

Данный разъем представляет собой внутренний порт USB 2.0 типа «мама» (панельный разъем), предназначенный для подключения к материнской плате ноутбука. Он используется для вывода интерфейса USB на корпус ноутбука, к нему подключаются такие устройства, как:

• Веб-камера (камера ноутбука)
• Модуль Bluetooth
• Модуль Wi-Fi (через переходник mini-PCIe/USB)
• Кард-ридер
• Кнопки дополнительной панели
• Другие внутренние периферийные устройства, использующие интерфейс USB.

Разъем компактный, имеет стандартный 5-пиновый контакт (4 сигнальных + 1 экран/«ключ»), и предназначен для распайки на шлейф или кабель. Это не внешний порт USB-A, а именно внутренний коннектор на плате.

Технические характеристики

| Параметр | Значение / Описание | | :--- | :--- | | Тип разъема | Внутренний pin-разъем (панельный, вертикальный или горизонтальный) | | Стандарт USB | USB 2.0 (High-Speed) | | Количество контактов | 5 pin (4 сигнальных + 1 контакт для фиксации/заземления корпуса) | | Распиновка (стандартная) | 1: VCC (+5V), 2: D- (Data -), 3: D+ (Data +), 4: GND (Земля), 5: Shield/NC (Экран/Корпус) | | Ключ/Полярность | Скошенный угол или заглушка на 5-м пине для предотвращения неправильного подключения | | Назначение | Подключение внутренних модулей ноутбука (камера, Bluetooth, кард-ридер и т.д.) | | Тип монтажа | Для пайки на шлейф (обычно pitch 1.25 мм или 2.0 мм) | | Макс. скорость передачи | До 480 Мбит/с |

Парт-номера (Part Numbers) и аналоги

Цифра 184 в вашем запросе, скорее всего, является часть парт-номера производителя ноутбука или платы. Универсального парт-номера для такого разъема нет, но он стандартизирован. Вот примеры обозначений, по которым его можно искать:

1. Парт-номера производителей ноутбуков (OEM):

   • HP/Compaq: DC02-0021L00, 481820-001, 6720S-USB2.0
   • Dell: CN-0R849H, J1R4N, FP869 (часто часть сборки)
   • Lenovo: DC02-0021L00 (также используется), 45N0481, FRU P/N для конкретной модели
   • Acer/ASUS: Могут использовать общие парт-номера или обозначения на схеме, например USB_B2 или JUSB1.
   • По ключевому слову: USB 2.0 Internal Cable Connector 5-pin

2. Условное обозначение на схеме (Boardview) и плате:

   • JUSB1, JUSB2, USB_FCAM (для камеры), USB_BT (для Bluetooth).
   • Ваш номер 184 может быть маркировкой на плате рядом с разъемом, например J184 или P184. Это ключевой момент для поиска! Ищите именно по этой маркировке в комбинации с моделью ноутбука.

3. Универсальные аналоги (на AliExpress / у поставщиков):

   • 5-pin USB 2.0 Socket
   • Internal USB 2.0 Port Connector
   • Laptop USB 2.0 Camera Connector
   • USB 2.0 5Pin Female Header

Совместимые модели ноутбуков

Разъем является стандартным, поэтому совместимость определяется не им самим, а шлейфом, длиной и расположением на плате конкретной модели. Он широко применялся в ноутбуках, выпущенных примерно с 2005 по 2015 годы, до массового перехода на USB 3.0.

Примеры серий ноутбуков, где активно использовался такой разъем:

• HP/Compaq: серии Pavilion dv6, dv7, dv9, Compaq CQ60, CQ70, ProBook 4x30s, 4x40s, EliteBook 8x40p.
• Dell: серии Inspiron N5010, N5110, Vostro 3400, 3500, Latitude E5410, E6420.
• Lenovo (IBM): серии ThinkPad T410, T420, T510, IdeaPad Z570, G580, Lenovo B590.
• Acer: серии Aspire 5750G, 5738G, Extensa 5235.
• ASUS: серии K50, K70, X55, X75.
• Toshiba: серии Satellite L650, L750, Tecra M11.

Важное замечание: Для точного определения совместимости необходимо знать точную модель вашего ноутбука (например, HP Pavilion dv6-3125er) или, что еще лучше, модель материнской платы (например, LA-5751P). По этим данным можно найти схему (schematic) и точно идентифицировать нужный разъем.

Рекомендация: Для поиска и покупки правильной детали используйте комбинацию: модель вашего ноутбука + "USB board connector" или маркировку на плате (например, "J184") + модель ноутбука.
