Разъем micro USB для Lenovo A298, A690, A710E

Конечно! Вот подробное описание, технические характеристики, парт-номера и совместимые модели для разъема micro-USB, используемого в указанных телефонах Lenovo.

Общее описание

Разъем micro-USB (тип B) служит для зарядки аккумулятора и синхронизации данных между смартфоном и компьютером или другими устройствами. В моделях Lenovo A298, A690 и A710E используется стандартный 5-пиновый (pin) разъем micro-USB, который на момент выпуска этих устройств был отраслевым стандартом.

Это сменный компонент, который припаивается к системной (материнской) плате телефона. Частая причина замены — механическое повреждение (расшатывание, отлом центральной язычковой части, загрязнение и окисление контактов), что приводит к нестабильной зарядке или потере соединения для передачи данных.

Технические характеристики (на элемент)

| Параметр | Характеристика | | :--- | :--- | | Тип разъема | Micro-USB 2.0, тип B (гнездо, female, для пайки на плату) | | Количество контактов (пинов) | 5 (стандартный распайок: VBus, D-, D+, ID, GND) | | Ключевая особенность | С заземляющими «ушками» (креплениями) для фиксации на плате. Форма пластикового корпуса и расположение «ушек» — критически важны для совместимости. | | Материал контактов | Позолоченные или луженые медные контакты | | Номинальный ток | Обычно до 1.5А — 2А (достаточно для штатной зарядки) | | Основная функция | Зарядка и передача данных |

Парт-номера (Part Number) и артикулы

Оригинальные запчасти от Lenovo редко продаются под отдельным артикулом для таких компонентов. В сервисных центрах и на рынке запчастей используются универсальные разъемы с конкретной геометрией. Ключевые параметры для поиска:

1. Кодовое название/Форм-фактор: Часто в каталогах запчастей он может называться «Micro USB Jack для Lenovo A690/A698T/A710e», так как эти модели используют одинаковый разъем.

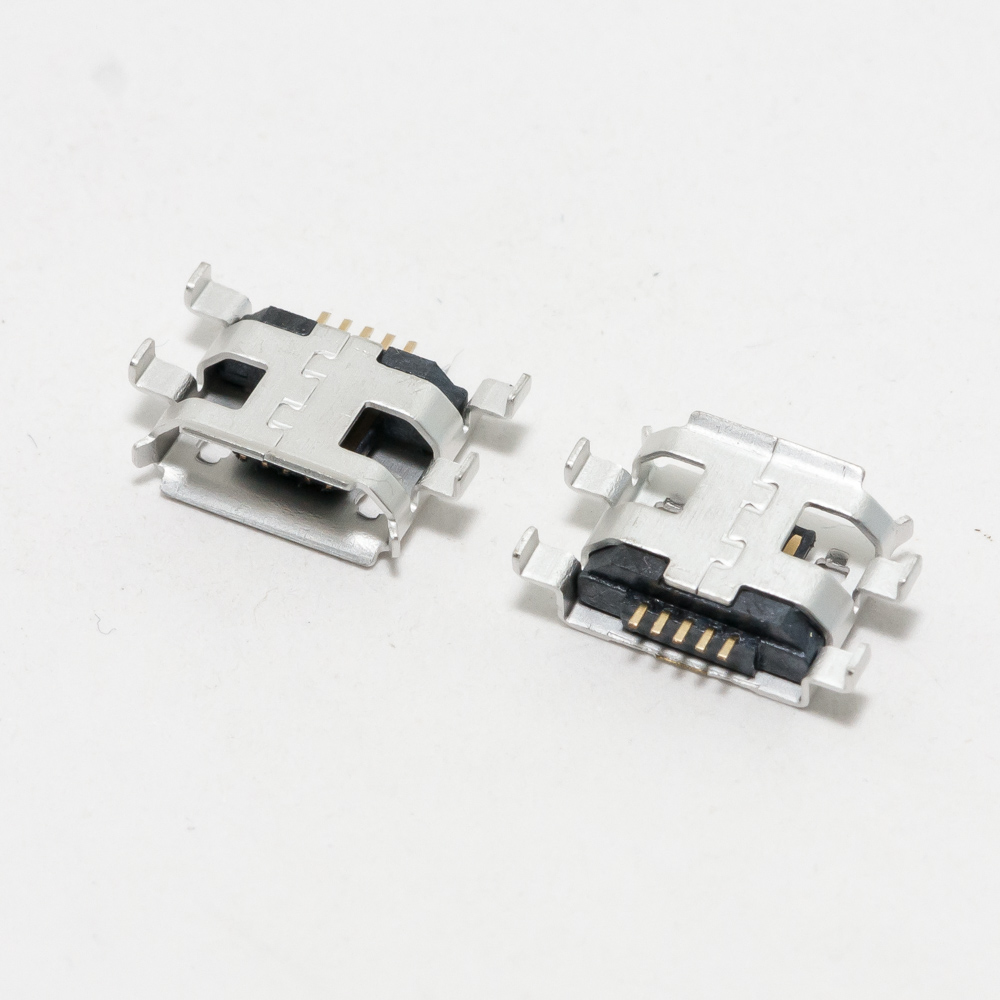

2. Внешний вид: Разъем с двумя симметричными прямоугольными «ушками» для пайки по бокам и двумя основными крепежными «лапками» сверху и снизу.
3. Артикулы для поиска на Aliexpress, eBay и в магазинах запчастей:
   • Микро USB разъем Lenovo A690
   • A710E charging port flex cable (часто продается в сборе с гибким шлейфом)
   • Lenovo A298 micro USB socket
   • Универсальный код: MICRO-USB-JACK-5PIN-L7.0-W5.5-H3.0 (размеры примерные, требуют уточнения)

Важно: Для модели Lenovo A710E разъем micro-USB часто является частью сборочного узла «плата разъема» (board jack) или даже припаян к дочерней плате (sub-board), которую проще заменить целиком. Ищите: Lenovo A710E charging port board или A710E sub board.

Совместимые модели Lenovo

Данный разъем с одинаковым форм-фактором используется в целом ряде бюджетных смартфонов Lenovo эпохи 2012-2014 годов. Полная совместимость гарантируется с моделями, где совпадает геометрия платы и распайки.

Основной список совместимых моделей:

• Lenovo A690
• Lenovo A698t (версия для China Mobile)
• Lenovo A710e (рекомендуется проверять визуально или покупать узел в сборе)
• Lenovo A298t
• Lenovo A369
• Lenovo A369i
• Lenovo A375e
• Lenovo A385e
• Lenovo A560
• Lenovo A589
• Lenovo A660

Рекомендация перед покупкой:

1. Визуально сравните старый разъем с фотографиями продаваемого.
2. Обратите внимание на расположение и форму крепежных «ушек» и «лапок» — это главный критерий.
3. Для A710E уточните у продавца, подходит ли разъем отдельно или нужен весь узел (board jack).

Примечания по замене

• Требуются навыки пайки: Замена требует аккуратной демонтажной пайки (желательно горячим воздухом) и последующей установки нового разъема с точным позиционированием.
• Контроль качества: После замены необходимо проверить отсутствие коротких замыканий между контактами и надежность пайки.
• Альтернатива: Если нет навыков, для моделей, где разъем идет на отдельной небольшой плате (как часто бывает с A710E), проще и надежнее заменить эту плату целиком.

Этот разъем является стандартным расходным компонентом, и его легко найти в магазинах радиодеталей и на онлайн-площадках по продаже мобильных запчастей.
