Разъем micro USB для смартфона 1205

Отличный запрос. Вот подробное описание разъема micro USB, соответствующего распространенному обозначению "1205", с техническими характеристиками, парт-номерами и совместимостью.

Описание разъема Micro USB 1205

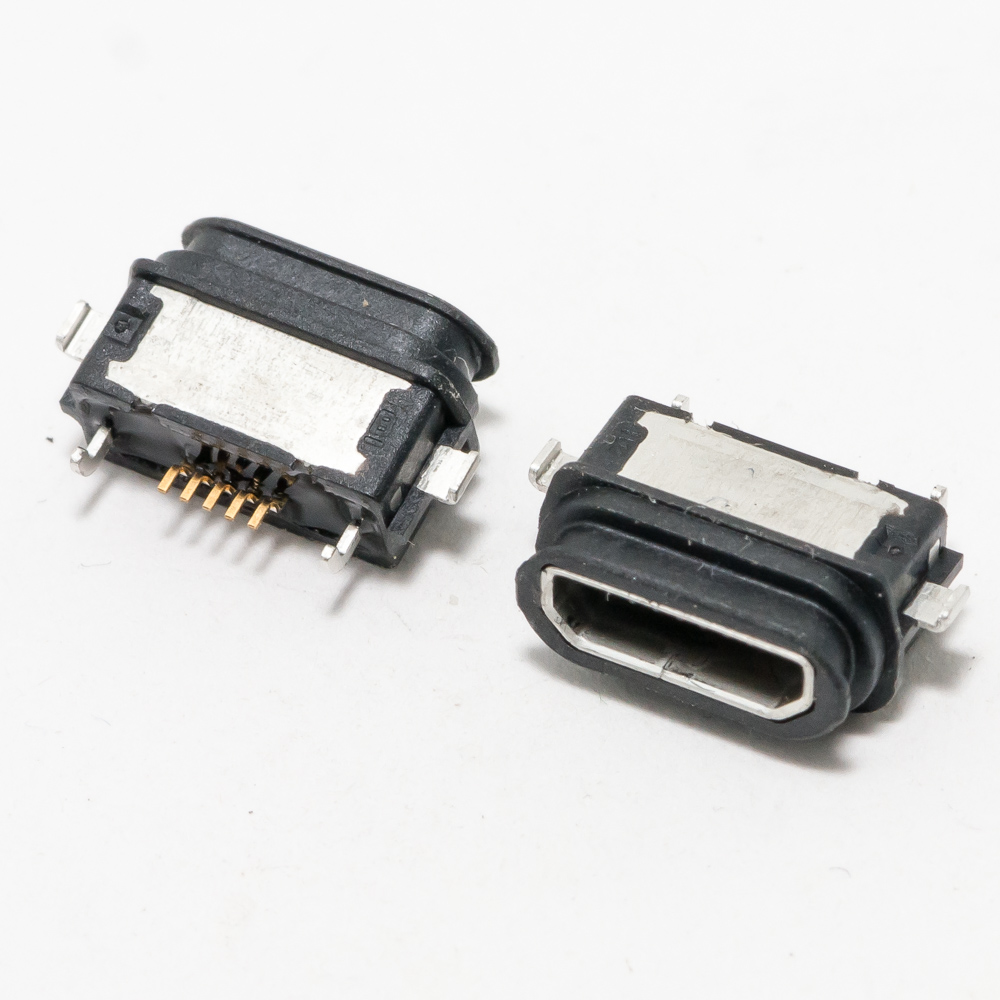

Разъем Micro USB 1205 — это стандартный 5-контактный (5-pin) разъем типа Micro-B, предназначенный для зарядки и синхронизации смартфонов, планшетов и других портативных устройств. Цифры "1205" в названии, как правило, указывают на типоразмер корпуса разъема на печатной плате (PCB): 1.2 мм в высоту и 0.5 мм в толщину (или другие производные размеры), что говорит о его сверхнизком профиле. Это позволяет использовать его в очень тонких устройствах.

Ключевая особенность: Основное отличие от обычного Micro USB — именно в габаритах корпуса, впаиваемого в плату. Электрически и механически (со стороны штекера кабеля) он полностью соответствует стандарту Micro USB 2.0.

Технические характеристики

1. Тип разъема: Micro USB Type-B (5-pin).
2. Версия стандарта: USB 2.0 (поддерживает скорости до 480 Мбит/с).
3. Назначение контактов (распиновка):
   • Pin 1: VBUS (+5V, питание)
   • Pin 2: D- (Data-)
   • Pin 3: D+ (Data+)
   • Pin 4: ID (в Micro-B обычно не задействован, соединен с землей или не подключен)
   • Pin 5: GND (Земля)
4. Ток заряда: Стандартно рассчитан на 1.5А - 2.0А (в зависимости от качества исполнения и примененных в устройстве контроллеров). Поддерживает режим быстрой зарядки BC 1.2.
5. Механическая стойкость: Рассчитан на ~10 000 циклов подключение/отключение (стандартное значение для качественных разъемов).
6. Рабочее напряжение: 5V DC.
7. Особенность корпуса: Низкопрофильный корпус для монтажа на плату (SMD). Габариты примерно 1.2мм x 0.5мм в области посадочных контактов (требует уточнения по datasheet конкретного производителя).

Парт-номера (Part Numbers) и производители

У разных производителей номенклатура отличается. Вот некоторые популярные аналоги разъемов типа "1205" или "сверхнизкопрофильных" Micro USB:

• JST (Japan Solderless Terminals): Серия NRJ (например, NRJ-***) — одни из самых популярных и качественных.
• HRS (Hirose Electric): Серия ZX62R-B-5P или **ZX62R-****.
• Amphenol (или FCI): Серия 10118192-0001LF и аналоги.
• Lotes: Серия MUSB-05-F-.*
• KET: Серия **J107B-****.
• Chinese Generic: Общее обозначение на рынке запчастей — Micro USB 1205, Micro USB 1.2, Micro USB низкопрофильный. При заказе важно сверяться с фото и размерами.

Для точного заказа рекомендуется использовать полный парт-номер производителя или иметь образец для сравнения.

Совместимые модели смартфонов (примеры)

Разъем этого типа массово использовался в тонких смартфонах эпохи Micro USB, примерно с 2012 по 2018 годы, до повсеместного перехода на USB Type-C.

Важно: Совместимость определяется не моделью телефона, а конструкцией материнской платы. Один и тот же разъем может использоваться в разных моделях. Ниже — примеры линеек, где часто встречались низкопрофильные разъемы:

• Samsung: Galaxy S4, S5, S6, J3, J5, J7 (2015-2017), многие модели серии A.
• Sony Xperia: Z1, Z2, Z3, M4, M5.
• HTC: One M7, M8, M9, Desire серии.
• LG: G2, G3, G4, K-серии.
• Huawei: P8, P9 Lite, Honor 4C, 5X, 6.
• Nokia (бренд HMD): Nokia 3, 5.
• Xiaomi: Redmi Note 3, 4, Redmi 4X, Mi4.
• Meizu: M2 Note, M3.
• Lenovo/Motorola: Moto G (1-3 поколения).

Как определить: Если ваш разъем на плате очень тонкий (его металлический "стакан" почти не возвышается над платой), это, скорее всего, "1205" или аналогичный низкопрофильный вариант.

Примечание для ремонта

1. Взаимозаменяемость: При замене критически важно совпадение посадочного места на плате (footprint). Разъемы 1205 могут иметь разное расположение "ушей" для пайки. Всегда сверяйте с оригиналом.
2. Качество: Для долговечной работы выбирайте разъемы известных производителей (JST, Hirose). Дешевые аналоги быстро разбалтываются и ломаются.
3. Паяльник: Замена требует навыков микропайки и использования термофена, так как разъем имеет несколько плотно расположенных SMD-контактов и крепежных "лапок".

Для точной идентификации рекомендуем сфотографировать сломанный разъем рядом с линейкой и искать аналог по визуальному соответствию и размерам.
