Аудио разъем для Fujitsu-Siemens Pa2548, V3515

Конечно, вот подробное описание аудиоразъема для ноутбуков серий Fujitsu-Siemens PA2548 и V3515.

Описание

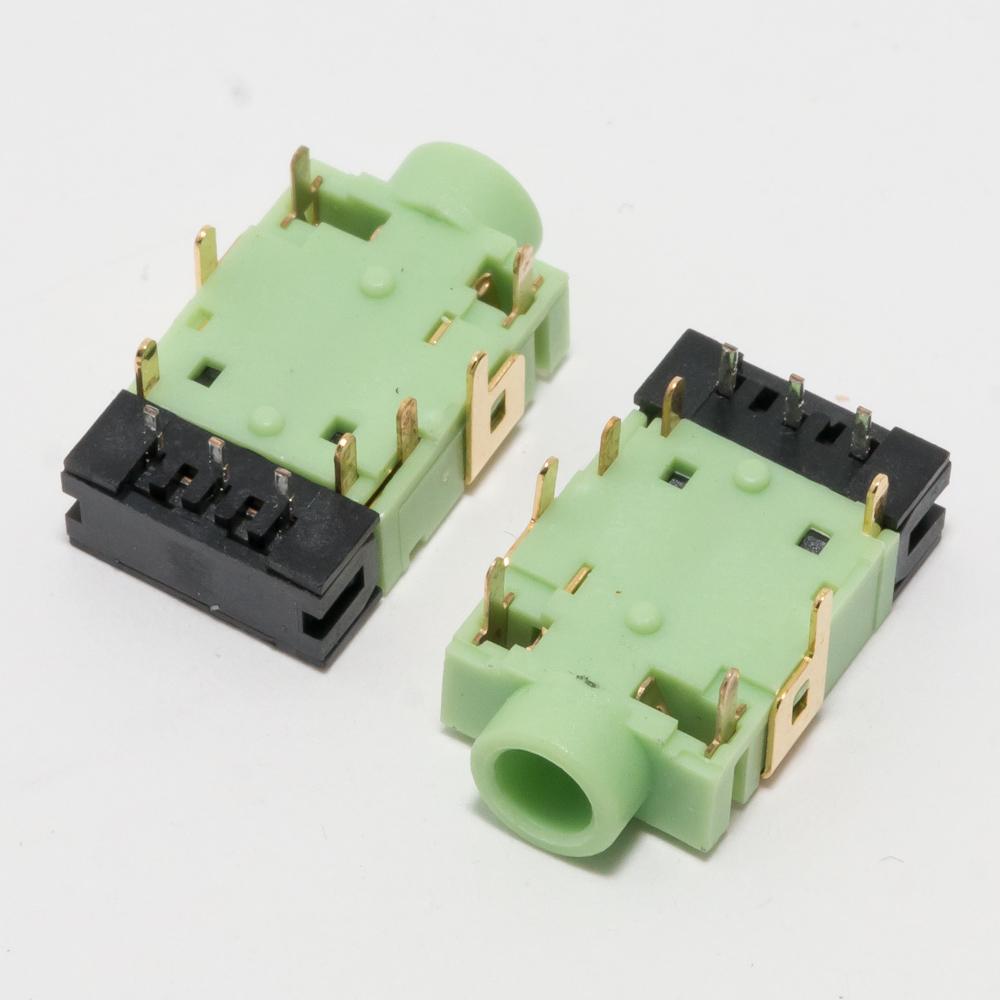

Аудиоразъем (также известный как разъем для подключения наушников/микрофона, аудиоджек, гнездо 3.5 мм) на этих моделях представляет собой комбинированный порт 3.5 мм (TRRS). Это означает, что одно гнездо используется как для подключения наушников (стереовыход), так и для подключения внешнего микрофона (моно вход). Это стандартное решение для большинства современных ноутбуков.

Он физически встроен в аудиомодуль или дочернюю плату, которая крепится к основной материнской плате через шлейф или разъем. При частом использовании или неаккуратном обращении этот разъем может разбалтываться, ломаться внутри или отрываться от платы, что приводит к потере контакта.

Технические характеристики

• Тип разъема: TRRS 3.5 мм (Tip-Ring-Ring-Sleeve: 4 контакта).
• Функционал: Комбинированный аудио (наушники + микрофон).
• Распиновка (стандарт CTIA/AHJ):
  • Tip (кончик): Левый канал наушников.
  • Ring 1 (первое кольцо): Правый канал наушников.
  • Ring 2 (второе кольцо): Общий провод (земля).
  • Sleeve (гильза): Канал микрофона.
• Способ подключения: Разъем припаян к небольшой плате (аудиомодулю).
• Местонахождение: На левой или правой боковой панели корпуса ноутбука (зависит от конкретной модификации).

Парт-номера (Part Numbers)

Для ремонта обычно требуется вся аудиоплата (audio board) или модуль разъема (audio jack board). Сам разъем отдельно редко продается в розницу.

Основные парт-номера компонентов:

1. Плата с аудиоразъемом (основная деталь):

   • FPC A 50 0B N 1L10 A (или FPC A500BN1L10A) — наиболее распространенный номер для аудиомодуля, подходящего к этим сериям.
   • FPC A 50 0B N 1L10 (вариант без последней буквы).
   • L9M01-003 — альтернативный номер платы.

2. Номер для поиска в магазинах/каталогах:

   • S26361-F5249-L502 — еще один сервисный номер Fujitsu-Siemens.
   • Часто продается под общим названием: "Audio Jack Board for Fujitsu Siemens Amilo PA2548 V3515".

Важно: Перед покупкой рекомендуется визуально сравнить фотографию платы с той, что установлена в вашем ноутбуке (форма, расположение разъема, тип коннектора для шлейфа), так как могут быть незначительные модификации.

Совместимые модели ноутбуков

Аудиомодуль с данным парт-номером совместим в первую очередь с сериями, построенными на одной платформе (шасси):

• Fujitsu-Siemens AMILO Pa 2548
• Fujitsu-Siemens AMILO Pi 2548
• Fujitsu-Siemens AMILO V 3515

Кроме того, он может подходить и к другим моделям того же поколения и конструктивного семейства, например:

• Fujitsu-Siemens AMILO Pro Edition V3515
• Fujitsu-Siemens AMILO Li 3515
• Некоторые модели серий AMILO A, M, Li, Pro Edition, выпущенные в тот же период (около 2007-2009 гг.) и имеющие аналогичную компоновку.

Рекомендация: Самый надежный способ подбора — использовать парт-номер с наклейки на самой неисправной аудиоплате, извлеченной из вашего ноутбука. Если это невозможно, используйте полное название модели ноутбука (например, Fujitsu Siemens AMILO Pa 2548) и сверяйте визуальное соответствие платы.
