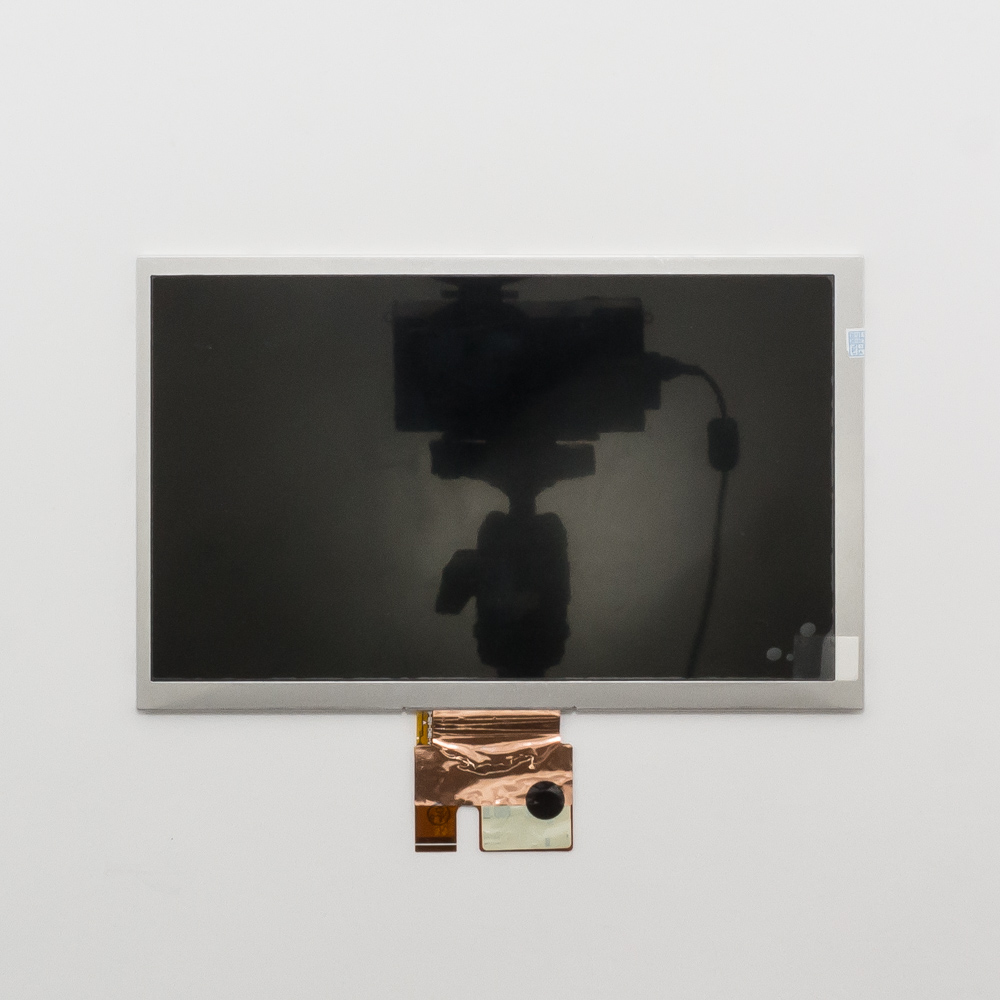

Матрица для планшета HSD070PFW3-D00

Отличный выбор! HSD070PFW3-D00 — это высококачественная TFT-LCD матрица (экран/дисплей), широко использовавшаяся в планшетах среднего и бюджетного сегмента. Вот подробное описание, технические характеристики и совместимость.

Краткое описание

Матрица HSD070PFW3-D00 — это 7-дюймовый TFT-экран с разрешением 1024x600 пикселей (WSVGA), разработанный тайваньской компанией HannStar Display. Она характеризуется стандартными углами обзора и яркостью для своего времени и класса. Подключение осуществляется через 40-контактный интерфейс LVDS (двойной канал), что было распространенным решением для планшетов на процессорах Rockchip, Allwinner и некоторых MediaTek.

Технические характеристики (Specifications)

| Параметр | Значение | | :--- | :--- | | Диагональ экрана | 7.0 дюймов | | Активная область (размер) | 154.08 × 85.92 мм (соотношение 16:9) | | Разрешение | 1024 × 600 пикселей (WSVGA) | | Технология подсветки | LED (боковая подсветка, обычно 4 или 6 светодиодов) | | Интерфейс подключения | LVDS (2 channel) | | Количество контактов (pin) | 40 pin, расположение контактов сверху (обычно обозначается как "40P, FPC, верхний контакт") | | Расстояние между контактами (pitch) | 0.5 мм | | Яркость (тип.) | Около 250-300 кд/м² (нит) | | Контрастность | Около 500:1 | | Углы обзора | Стандартные (тип. 60/60/50/50 градусов) | | Глубина цвета | Поддержка 16.7M цветов (8-bit) | | Напряжение питания (VCC) | Обычно 3.3V (требует проверки в конкретной модели) | | Толщина | Около 2.8 - 3.0 мм (включая подсветку) | | Производитель | HannStar Display Corporation (HSD) |

Парт-номера и прямые аналоги (Part Numbers)

Часто одна и та же матрица может иметь несколько обозначений у разных поставщиков или в разных ревизиях. Прямыми аналогами (полная взаимозаменяемость) для HSD070PFW3-D00 являются:

• HSD070PFW3-A00 (более ранняя или поздняя ревизия, но с идентичными параметрами)
• HSD070PFW3 (базовое обозначение без суффикса ревизии)
• Иногда встречается как 070PFW3 в сокращенном виде.

Важно: При заказе всегда указывайте полный номер. Суффиксы (-D00, -A00) могут иметь значение для тонких различий в креплении или шлейфе, хотя электрически матрицы обычно идентичны.

Совместимые модели планшетов (Compatible Models)

Эта матрица массово устанавливалась в множество планшетов китайских и международных брендов 2012-2015 годов выпуска. Наиболее известные и распространенные модели:

На базе процессора Rockchip RK3066:

• Pipo (очень часто): Pipo U1, Pipo U1 Pro, Pipo S1, Pipo S1 Pro, Pipo M1.
• Onda (очень часто): Onda V701, Onda V711, Onda V712.
• Cube (часто): Cube U1, Cube U1GT, Cube S1.
• Ainol (часто): Ainol Novo 7 Flame, Ainol Novo 7 Venus.
• Yuandao (часто): Yuandao N70, N70S, N70 Dual Core.

На базе процессора Allwinner A20/A31:

• Iconbit: многие 7-дюймовые модели.
• 3Q: некоторые модели.
• Другие non-name бренды: Огромное количество клонов и планшетов под разными торговыми марками.

На базе процессора MediaTek MT8317/MT8377:

• Ployer Momo: некоторые 7-дюймовые модели.
• Texet: некоторые модели (TM-7***).

Другие бренды:

• DNS (DNS S7, AirTab) — часто в российских моделях.
• Explay — некоторые модели.
• Prestigio MultiPad — ряд моделей (PMP***).

Критически важные моменты при замене (Checklist)

Перед покупкой и заменой матрицы HSD070PFW3-D00 необходимо убедиться в трех вещах:

1. Интерфейс и шлейф: 40-pin LVDS, верхний контакт (контакты расположены на лицевой стороне шлейфа). Существуют матрицы с таким же разрешением, но на интерфейсе RGB или MIPI — они НЕсовместимы.
2. Расположение разъема: Разъем может быть слева, справа, вверху или внизу. Нужно смотреть на ориентацию старой матрицы и длину шлейфа.
3. Крепление и толщина: Габариты и расположение отверстий для крепления должны совпадать. Небольшие отклонения иногда допустимы.

Рекомендация: Лучший способ подбора — разобрать планшет, снять старую матрицу и сравнить маркировку на ее обратной стороне, а также визуально сопоставить разъем и крепления.
