Инструмент для замены микросхем PLCC

Отличный запрос. Вот подробное описание универсального инструмента для замены микросхем в корпусе PLCC, его характеристики и информация о совместимости.

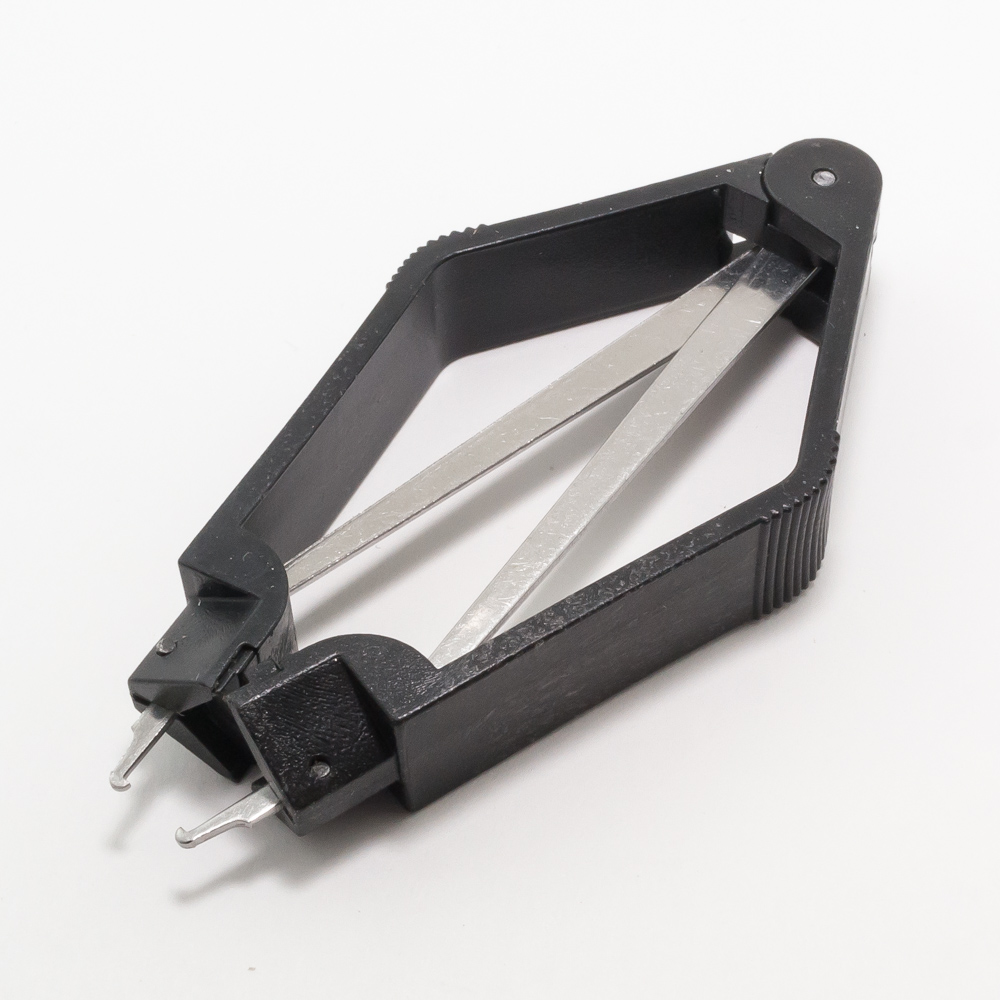

Описание инструмента для замены микросхем PLCC (PLCC Extractor/Inserter Tool)

Это профессиональный ручной инструмент, предназначенный для безопасного извлечения и установки интегральных микросхем, выполненных в пластиковом корпусе с J-выводами (PLCC - Plastic Leaded Chip Carrier). Основная задача инструмента — минимизировать риск повреждения хрупких выводов микросхемы или контактов на печатной плате (панельке) при монтаже/демонтаже.

Принцип работы и ключевые преимущества:

• Для извлечения: Защелки инструмента аккуратно фиксируются под выступающие края микросхемы. При сжатии рукояток внутренний механизм равномерно поднимает микросхему строго вертикально вверх, не перекашивая ее, что предотвращает загибание или поломку выводов.
• Для установки: Микросхема помещается в направляющие инструмента, который обеспечивает ее правильную ориентацию и позволяет с контролируемым усилием равномерно запрессовать все выводы одновременно в панельку или посадочное место на плате.
• Универсальность: Регулируемые или сменные защелки позволяют работать с разными типоразмерами (количеством выводов).
• Эргономика: Удобные рукоятки снижают усталость при частом использовании.

Технические характеристики (на примере типичной универсальной модели)

| Параметр | Значение / Описание | | :--- | :--- | | Назначение | Безопасное извлечение и установка микросхем в корпусах PLCC | | Совместимые корпуса | PLCC (стандартные и низкопрофильные). Часто также подходит для CLCC (керамических) и некоторых LCC корпусов. | | Диапазон поддерживаемых выводов | От 20 до 84 выводов (наиболее распространенный диапазон для универсальных инструментов). Существуют модели для 84-124 выводов и более. | | Регулировка | Регулируемая ширина захвата для работы с разным количеством выводов (обычно с помощью винта или сдвижного механизма). | | Конструкция | Двухрычажный механизм из пружинной стали, нейлона или комбинации материалов. Внутренние захваты из износостойкого пластика или металла. | | Рабочий ход | Оптимизирован для безопасного подъема микросхемы из панельки (обычно 5-10 мм). | | Температурный диапазон | От -20°C до +80°C (для хранения и работы в обычных условиях). | | Преимущества | Равномерное распределение усилия, защита выводов от повреждения, простота использования, долговечность. |

Парт-номера и популярные модели инструментов

Производители электроники и инструмента часто используют собственные номера. Вот список распространенных моделей:

1. Универсальные регулируемые инструменты (наиболее популярные):

• Jonard Tools JIC-3757 — "Золотой стандарт" в отрасли. Регулируемый, для PLCC 20-84 вывода.
• OK Industries 1595 — Аналогичная популярная универсальная модель.
• Aven 26700 — Универсальный экстрактор для PLCC/SOJ.
• SX-100 — Часто встречающийся номер на рынке (может быть аналогом от разных поставщиков).
• Pro'sKit 900-015 — Бюджетный универсальный вариант.
• EPT PLCC Tool — Еще одна распространенная модель от Electronic Production Tools.

2. Специализированные или наборы:

• Jonard Tools JIC-04 — Набор из 4-х экстракторов для разных фиксированных размеров PLCC (20, 28, 44, 68/84).
• Mill-Max 1215 — Инструмент для извлечения и установки, часто поставляется с панельками.
• 3M 3900 Series — Высококачественные инструменты от известного бренда.

3. Российские/советские аналоги:

• В СССР и позже в РФ такие инструменты часто назывались "Съемник ИС в корпусе PLCC" и могли не иметь яркого бренда. Их ищут по описанию. Парт-номера могли присваиваться предприятиями (например, СШ-8 или подобные).

Совместимые модели микросхем (примеры)

Инструмент совместим с тысячами моделей микросхем в корпусе PLCC. Вот некоторые известные серии, которые часто требуют такого инструмента:

• Микросхемы памяти (ОЗУ, ПЗУ, Flash):
  • EPROM: 27C256, 27C512, 27C010, 27C020, 27C040 (в PLCC-32).
  • EEPROM/Flash: 28F010, 28F020, 29C010, 29F040, 49F002 (в PLCC-32).
  • SRAM: 6164, 6264, 62256, 628128, 628512 (в PLCC-32, PLCC-28).
  • PSRAM: KM684000 (в PLCC-32).
• Микроконтроллеры и ЦПУ:
  • Intel: 8031, 8051, 8086, 80186, 80286 (некоторые версии в PLCC).
  • Motorola/Freescale/NXP: 68HC000, 68HC001, 68HC011, 68HC705, 68HC711 (в PLCC-44, PLCC-52, PLCC-68).
  • Microchip PIC: PIC16C64, PIC16C74, PIC17C42 (в PLCC-44, PLCC-68).
  • Zilog: Z80 (версия в PLCC).
• Программируемая логика (ПЛИС):
  • Altera (Intel): Серии EP300, EP600, EP900 (старые модели в PLCC-44, PLCC-68, PLCC-84).
  • Xilinx: Серии XC1700, XC1800, XC7300, XC9500 (в PLCC-44, PLCC-84).
  • Lattice: Серии ispLSI 1000, 2000 (в PLCC-44, PLCC-84).
• Другие цифровые и аналоговые микросхемы:
  • Чипы звукогенераторов: Yamaha YM3812 (OPL2), YMF262 (OPL3) (в PLCC-52).
  • Контроллеры флоппи-дисков: NEC µPD765, Intel 82072.
  • Различные логические массивы, интерфейсные чипы.

Важное примечание: Перед работой всегда уточняйте точное количество выводов вашей микросхемы (например, PLCC-32, PLCC-44, PLCC-68, PLCC-84) и убедитесь, что регулируемый инструмент настроен на правильный размер или используете соответствующий фиксированный съемник.
