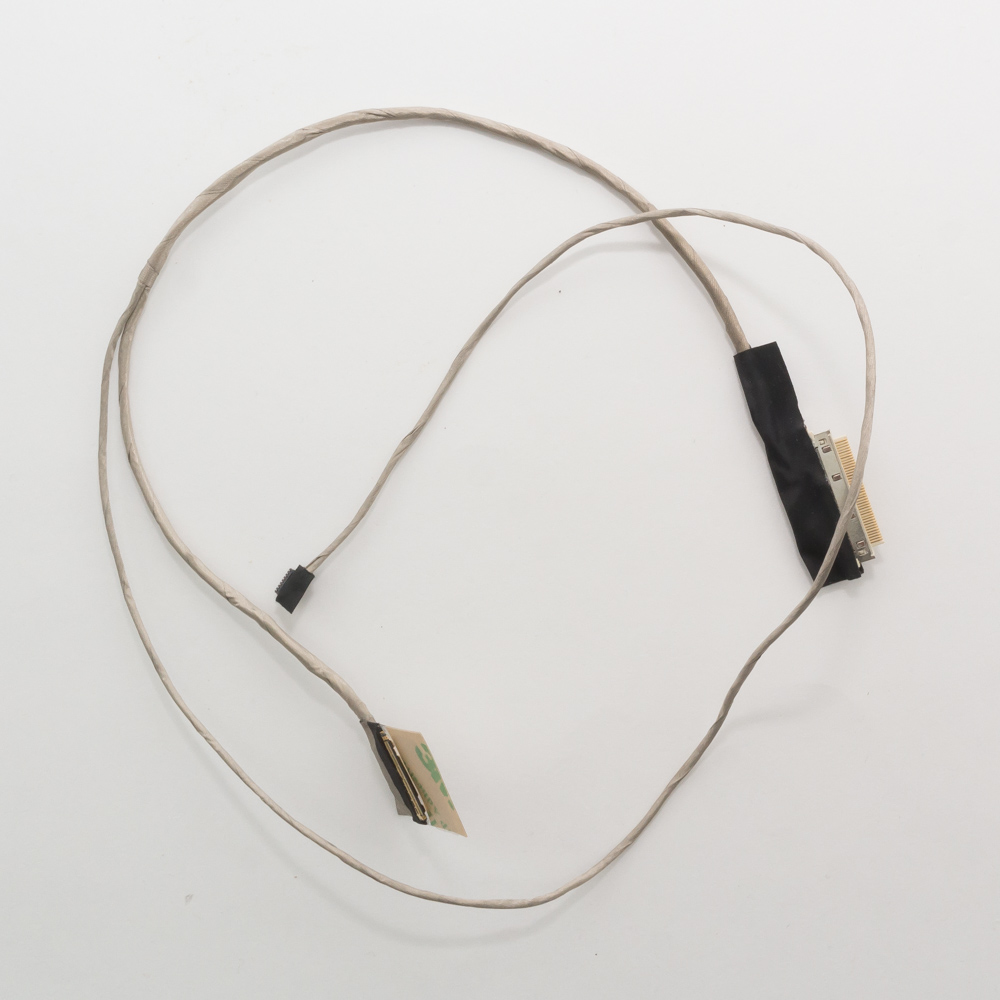

Шлейф матрицы Lenovo B40, B40-45, B40-35, B40-70

Отличный вопрос. "Шлейф матрицы" — это обобщенное название для целого набора шлейфов, соединяющих материнскую плату ноутбука с дисплеем. В модельном ряду Lenovo B40-xx (B40-45, B40-35, B40-70) используется несколько типов матриц, а значит, и разные шлейфы.

Главное, что нужно понимать: шлейф подбирается не по модели ноутбука в целом, а по точной модели установленной матрицы (дисплея).

Общее описание и технические характеристики

Назначение: Коммутационный шлейф (FPC - Flexible Printed Circuit) служит для передачи сигналов от материнской платы к матрице дисплея. Он передает:

• Видеосигнал (LVDS или eDP)
• Питание для матрицы и подсветки
• Сигналы управления подсветкой (включение, регулировка яркости)

Типы шлейфов в Lenovo B40: В этих ноутбуках используются два основных типа интерфейса:

1. LVDS (устаревший, более толстый шлейф): Часто встречается в более ранних модификациях B40-70 и B40-45.
2. eDP (Embedded DisplayPort, современный, более узкий шлейф): Используется в большинстве моделей, особенно B40-35, B40-45 поздних выпусков. Это наиболее вероятный вариант.

Конструкция:

• Материал: Гибкая полиимидная пленка с медными дорожками.
• Разъемы: По концам шлейфа расположены жесткие разъемы, которые вставляются в коннекторы на материнской плате и матрице. Часто имеют фиксаторы (защелки), которые нужно аккуратно поднимать перед извлечением.
• Длина: Стандартная длина для данной серии, обычно около 25-35 см.
• Количество контактов (пинов):
  • Для eDP: Чаще всего 30 pin или 40 pin (в зависимости от разрешения матрицы).
  • Для LVDS: Чаще всего 30 pin (2 канала) или 40 pin.

Парт-номера (P/N) шлейфов

Парт-номера — это ключевой параметр для поиска. Найти их можно:

1. На самом шлейфе (напечатано на желтой или белой полиимидной ленте).
2. На сайте Lenovo по серийному номеру (S/N) ноутбука в разделе "Parts".
3. В спецификации к конкретной модели матрицы.

Наиболее распространенные парт-номера для серии B40:

• DC02C00C910 / DC02C00C910-04 — Очень распространенный шлейф для матриц с интерфейсом eDP 30 pin. Подходит для многих моделей B40-35, B40-45.
• DC02C00C950 / DC02C00C950-04 — Аналогичный 30-pin eDP шлейф.
• DC02C00C980 — Еще один вариант 30-pin eDP.
• DC02C00CA10 — Шлейф для матриц с разрешением Full HD (1920x1080), часто 40-pin eDP.
• SC02C00238A — Пример шлейфа для LVDS 40-pin.
• FRU P/N: 5C10S77541, 5C10S77542 — Эти номера также часто встречаются в запчастях.

ВАЖНО: Перед заказом обязательно снимите и проверьте номер со своего старого шлейфа или определите модель матрицы.

Совместимые модели ноутбуков

Шлейфы от Lenovo B40 часто взаимозаменяемы внутри серии и с другими похожими сериями, но только при условии совпадения интерфейса (eDP/LVDS) и количества пинов.

Основная совместимость в рамках серии:

• Lenovo B40-35 (все модификации)
• Lenovo B40-45 (все модификации)
• Lenovo B40-70 (все модификации)
• Lenovo B40-30, B40-80, B40-50

Часто совместимые модели из других серий (на примере популярного DC02C00C910):

• Lenovo B50-45, B50-50, B50-70
• Lenovo G40-45, G40-70, G40-80, G50-45, G50-70, G50-80
• Lenovo V310-15ISK, V510-15IKB
• Lenovo Flex 2-14, 2-15
• Некоторые модели IdeaPad 100, 300.

Как точно определить нужный шлейф?

1. Разберите ноутбук: Снимите заднюю крышку и панель, закрывающую оперативную память и жесткий диск. Шлейф дисплея обычно идет от материнской платы к петлям (шарнирам).
2. Найдите номер на шлейфе: Аккуратно отсоедините шлейф (поднимите фиксаторы!) и найдите на нем маркировку (например, DC02C00C910).
3. Определите модель матрицы (альтернативный способ):
   • Отключите аккумулятор и снимите матрицу.
   • На обратной стороне матрицы на наклейке будет ее точная модель (например, LP156WHB-TPA1, B156HTN03.8, NV156FHM-N4B).
   • Зная модель матрицы, можно однозначно определить тип интерфейса (eDP 30pin) и найти совместимый шлейф.

Итог: Для корректного подбора шлейфа матрицы для Lenovo B40-xx недостаточно знать только модель ноутбука. Используйте парт-номер со старого шлейфа или модель матрицы. Наиболее вероятный кандидат — шлейф с номером DC02C00C910 (eDP, 30 pin), но проверка обязательна.
