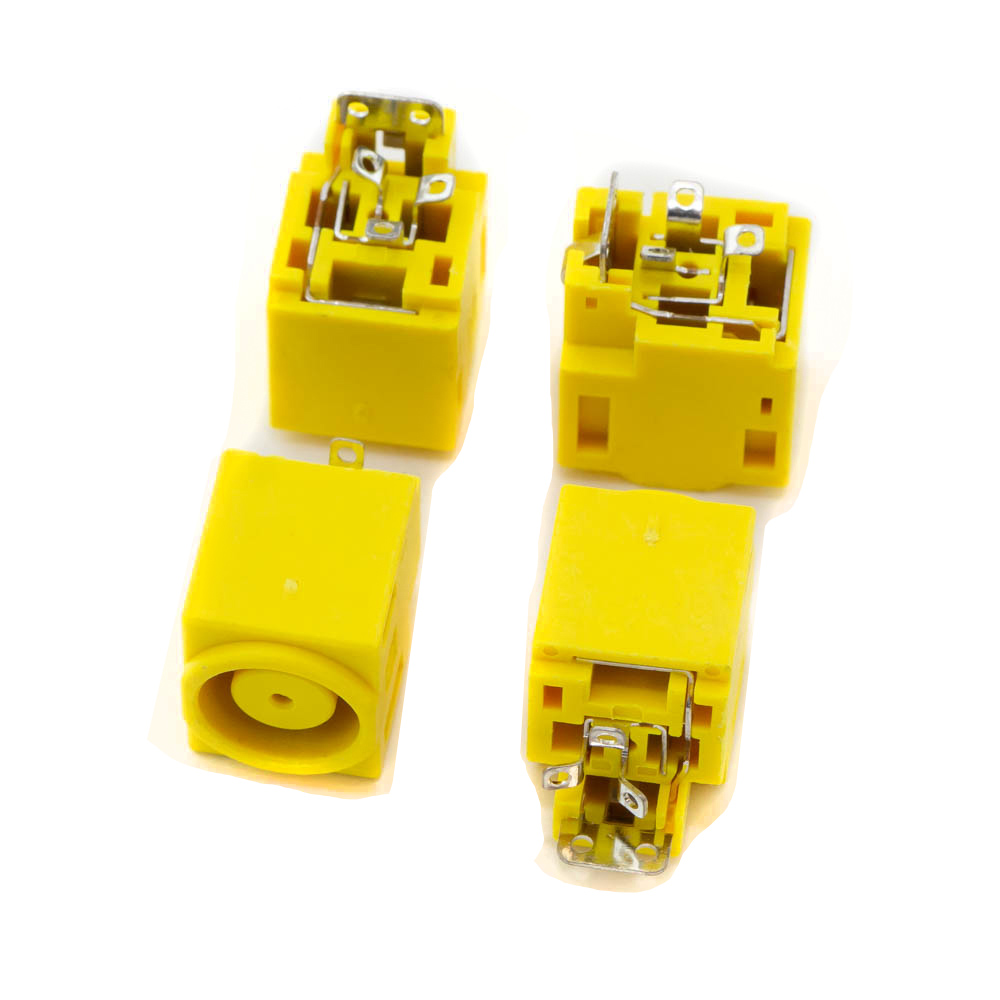

Разъем питания для Lenovo (dj334)

Отличный запрос. Разъем питания для ноутбуков Lenovo, часто обозначаемый как "DJ334", — это один из самых распространенных и надежных коннекторов, используемых компанией на протяжении многих лет.

Вот подробное описание, технические характеристики и совместимость.

Описание разъема Lenovo DJ334

DJ334 — это условное обозначение цилиндрического коаксиального (штыревого) разъема питания, используемого Lenovo (и ранее IBM) для подачи постоянного тока от блока питания (адаптера) к ноутбуку.

Ключевые особенности:

• Форма: Круглый цилиндрический штекер.
• Конструкция: Полый штырь (pin) внутри и внешняя гильза (sleeve). Между ними — изолятор.
• Надежность: Простая и прочная конструкция, менее подверженная поломкам по сравнению с тонкими штеккерами типа "USB-C".
• Интеллектуальная идентификация: В современных адаптерах Lenovo используется чистый постоянный ток, а идентификация мощности происходит через центральный сигнальный штырек (pin), который передает данные о характеристиках адаптера ноутбуку.

Технические характеристики

1. Размер (диаметр): 7.9 мм x 5.5 мм.

   • Это наиболее важный параметр. Обозначает: внешний диаметр гильзы (7.9 мм) и внутренний диаметр полого штыря (5.5 мм).
   • Внимание! Существует очень похожий, но несовместимый разъем размером 7.4 x 5.0 мм. Он меньше и не войдет в гнездо DJ334, либо будет болтаться и не обеспечит контакт.

2. Полярность (очень важно!): Центр (штырь) — ПЛЮС (+), внешняя гильза — МИНУС (-).

   • Это стандарт для большинства ноутбуков, включая Lenovo. Все оригинальные адаптеры и совместимые имеют такую полярность.

3. Рабочее напряжение: Стандартно 20 Вольт (В). Почти все адаптеры для стандартных и игровых ноутбуков Lenovo с этим разъемом выдают 20В.

4. Сила тока и мощность: Зависят от модели ноутбука. Наиболее распространенные варианты:

   • 65W (3.25A) — для ультрабуков и моделей без дискретной видеокарты.
   • 90W (4.5A) — для универсальных ноутбуков.
   • 135W (6.75A) — для производительных и игровых моделей (часто с другим разъемом — прямоугольный Slim Tip, но иногда и с DJ334).
   • 170W (8.5A) и выше — для мощных рабочих станций и игровых ноутбуков (обычно с другим разъемом).

5. Сигнальный контакт: Современные оригинальные адаптеры Lenovo имеют третий контакт (сигнальный pin) внутри центрального штыря. Он позволяет ноутбуку определить номинальную мощность адаптера. Если используется "безродный" адаптер без этого контакта, ноутбук может выдать предупреждение о несовместимости заряда.

Парт-номера (Part Numbers) оригинальных адаптеров

Парт-номера обычно относятся к самому блоку питания в сборе. Вот примеры популярных оригинальных адаптеров с разъемом DJ334:

• ADLX65YLC2A / ADLX65YLC3A — компактный адаптер 65W.
• ADLX90YCC3A — адаптер 90W.
• ADL135SGC3A — адаптер 135W (встречается реже с таким штекером).
• 45N0486 — распространенный номер для адаптера 65W.
• 45N0488 — распространенный номер для адаптера 90W.
• 00HM905 — еще один номер для адаптера 65W.
• SA10M13851, SA10M13858 — номера для адаптеров 65W и 90W соответственно.

Для поиска: Достаточно ввести в поиск на маркетплейсе или в магазине "Lenovo 65W DJ334" или "Lenovo 90W 7.9x5.5mm".

Совместимые модели ноутбуков (примеры)

Разъем DJ334 использовался на огромном количестве моделей с ~2006 по ~2021 годы, особенно в бизнес-сериях. Сейчас происходит переход на USB-C.

Основные совместимые серии:

• ThinkPad T-Series: T400, T410, T420, T430, T440, T450, T460, T470, T480 (многие T490 и новее уже используют USB-C).
• ThinkPad X-Series: X200, X220, X230, X240, X250, X260, X270, X280.
• ThinkPad L-Series: L412, L420, L430, L440, L450, L460, L470, L480 и др.
• ThinkPad Edge / E-Series: E420, E430, E440, E450, E460, E470, E480, E490 (часть моделей).
• ThinkPad W-Series (рабочие станции): W500, W510, W520 (более мощные модели часто имели разъем другого типа).
• Идеапады (IdeaPad) более старых поколений: Серии G, Z, V, а также некоторые модели серий S и Yoga (до перехода на USB-C).
  • Примеры: IdeaPad Z500, G500, V570 и многие другие.

Важное правило совместимости:

1. Разъем должен точно подходить по размеру (7.9x5.5 мм).
2. Напряжение должно быть одинаковым (обычно 20В). Использование адаптера с другим напряжением категорически запрещено (может вывести ноутбук из строя).
3. Мощность (Вт) адаптера должна быть равна или выше мощности штатного адаптера ноутбука. Ноутбук возьмет только необходимый ему ток. Использование более мощного адаптера (например, 90Вт вместо 65Вт) безопасно и часто даже рекомендуется для горячих моделей. Использование менее мощного адаптера (45Вт вместо 65Вт) может привести к медленной зарядке, разрядке при высокой нагрузке и перегреву слабого адаптера.

Как проверить: Посмотрите на наклейку на нижней части ноутбука или на ваш старый блок питания. Там будет указано необходимое напряжение (V) и сила тока (A). Умножив их, вы получите минимальную мощность (Вт). Рядом с гнездом для питания на ноутбуке часто нанесена пиктограмма с параметрами.
