Отличный выбор! Шлейф веб-камеры (кабельный шлейф, FPC-кабель) для Lenovo ThinkPad T480s — это относительно частая причина неработоспособности камеры, микрофона или индикатора активности.

Описание и назначение

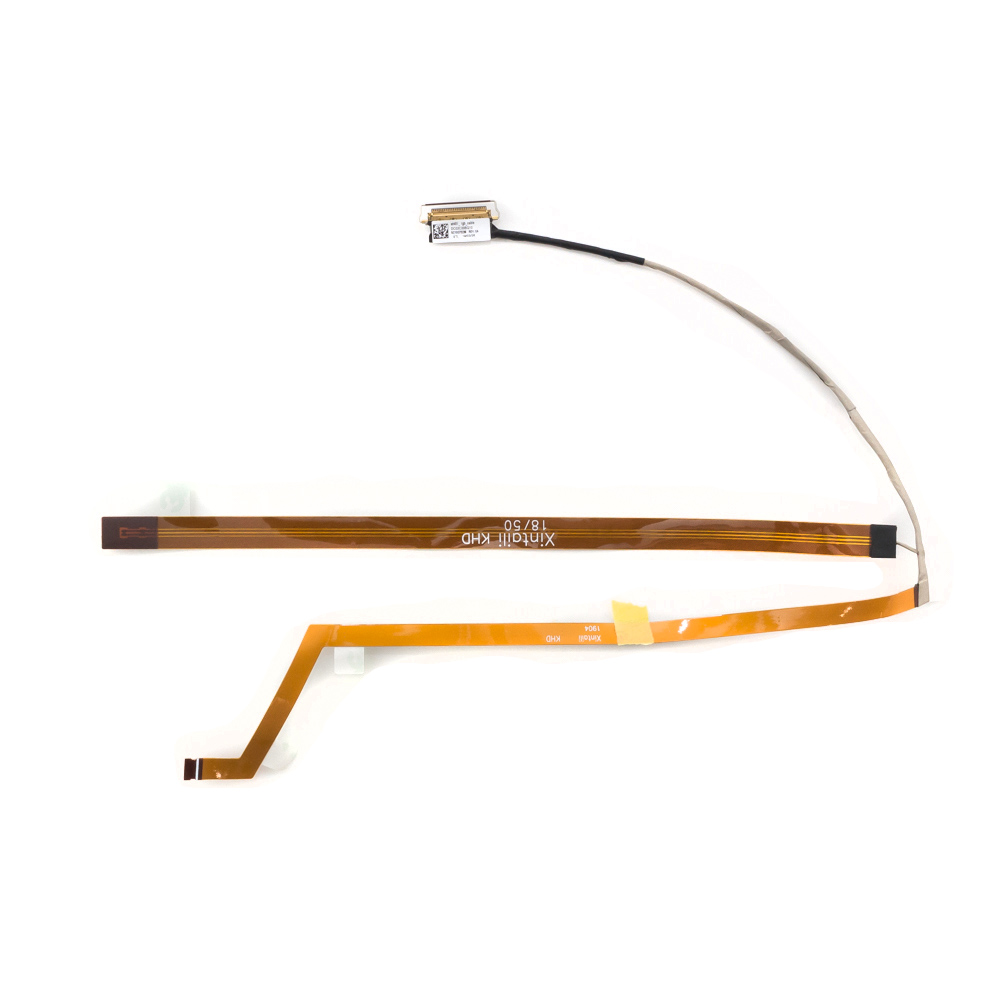

Шлейф веб-камеры в ThinkPad T480s — это гибкий плоский кабель (FPC), который выполняет три ключевые функции:

1. Передает видеосигнал с матрицы камеры (HD 720p) на системную плату.
2. Передает аудиосигнал со встроенных микрофонов (их два, расположены рядом с камерой).
3. Обеспечивает питание и управление светодиодным индикатором активности камеры (зеленый светодиод рядом с объективом).

Признаки неисправности шлейфа:

• Веб-камера не определяется в системе или в диспетчере устройств.
• Ошибки типа «Устройство не найдено» или код ошибки в диспетчере устройств.
• Не работают встроенные микрофоны (оба или один).
• Не горит или постоянно горит индикатор активности камеры.
• Проблемы появились после разборки ноутбука (перегиб, повреждение контактов).

Повреждение часто происходит из-за перегибов при неаккуратной разборке/сборке (особенно при отсоединении дисплея), износа или заводского брака.

Технические характеристики

• Тип кабеля: Гибкий плоский кабель (FPC, Flat Flexible Cable).
• Разъемы: Два разъема на концах.
  • Со стороны камеры/микрофонов: Более широкий разъем, подключается к модулю камеры.
  • Со стороны материнской платы: Более узкий разъем, подключается к соответствующему коннектору на системной плате (часто расположен near the left hinge area under the display assembly).
• Количество проводников: Обычно около 15-20 проводников в одном шлейфе.
• Длина: Приблизительно 20-25 см, в зависимости от конкретной трассировки.
• Дополнительные элементы: На шлейфе может быть припаян небольшой SMD-конденсатор или резистор для фильтрации помех.

Парт-номера (FRU/Part Numbers)

Это самые важные данные для поиска оригинальной запчасти. Для ThinkPad T480s актуальны следующие номера:

• FRU 01HY427 — Основной и самый распространенный номер для шлейфа веб-камеры T480s.
• FRU 01HY428 — Также используется в некоторых ревизиях.
• SPS4S25577 — Альтернативный парт-номер.
• BMG0C28F0800 — Еще один вариант номера компонента.

Важно: Номер 01HY427 является наиболее вероятным и проверенным для большинства конфигураций T480s. При заказе уточняйте совместимость у продавца.

Совместимые модели Lenovo ThinkPad

Шлейф является частью подсистемы дисплея и часто совместим с другими моделями на аналогичной платформе. Данный шлейф подходит для:

• Lenovo ThinkPad T480s (основная модель)
• Lenovo ThinkPad T480 (в большинстве случаев) — важно: T480 и T480s имеют разную конструкцию, но шлейф камеры часто взаимозаменяем. Необходима проверка.
• Lenovo ThinkPad T490 (требует уточнения, так как конструкция немного изменилась) — Не гарантируется! Чаще для T490 используется другой шлейф.
• Lenovo ThinkPad T490s — Скорее всего не подходит, так как в T490s камера часто встроена в верхнюю крышку дисплея по другой схеме.

Рекомендация по совместимости: Надежнее всего искать по номеру FRU (01HY427) с прямым указанием на совместимость с ThinkPad T480s. Для других моделей, даже внешне похожих, лучше искать их конкретные парт-номера.

Где искать и как менять

1. Поиск: Ищите в интернет-магазинах запчастей для ноутбуков, на AliExpress, eBay или в специализированных сервисных центрах по запросам:

   • Lenovo T480s webcam cable FRU 01HY427
   • Шлейф камеры ThinkPad T480s
   • FPC cable for Lenovo T480s camera

2. Замена: Процесс требует средней сложности разборки:

   • Необходимо снять нижнюю крышку, отключить батарею.
   • Аккуратно снять дисплейную сборку (крышку с матрицей).
   • Открутить и снять металлискую рамку матрицы.
   • Получить доступ к задней стороне модуля камеры и аккуратно заменить шлейф.
   • Внимание: Шлейф очень хрупкий, разъемы имеют замки. Действуйте осторожно, чтобы не повредить коннекторы на материнской плате или камере.

Перед заменой обязательно проверьте в BIOS (Security -> I/O Port Access), не отключена ли камера программно, и переустановите драйверы с официального сайта Lenovo.
