Шлейф матрицы Asus X550JD, X550JD-1A

Отличный вопрос. Шлейф матрицы — критически важный компонент, и для его точного подбора нужны конкретные данные. На основе модели Asus X550JD / X550JD-1A предоставляю структурированную информацию.

Важное предупреждение:

Модель X550JD — это серия ноутбуков, под которой выпускалось множество конфигураций с разными матрицами (экранами). Поэтому единого шлейфа для всех X550JD не существует. Ключевой параметр — это точная модель матрицы (дисплея), установленной в вашем ноутбуке.

1. Описание шлейфа матрицы (LVDS/eDP Cable)

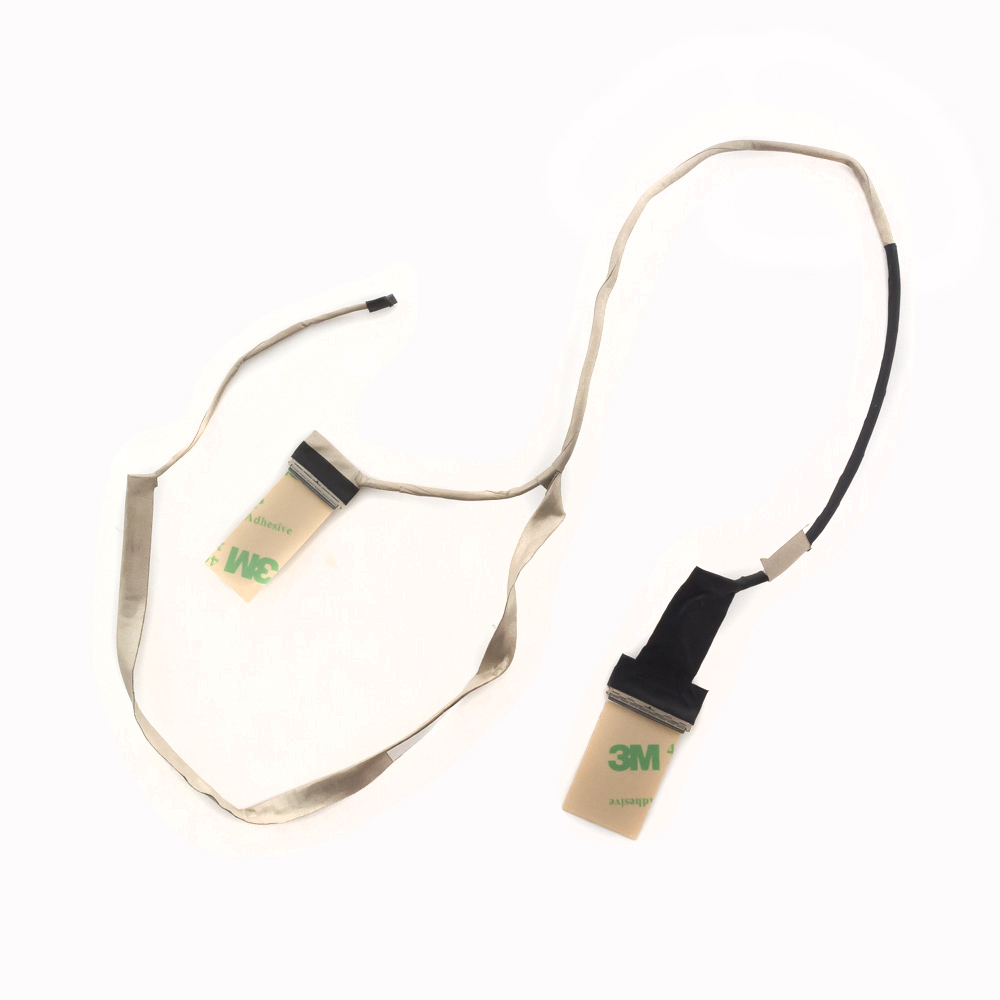

Шлейф матрицы в ноутбуке Asus X550JD — это плоский гибкий кабель, который служит мостом между материнской платой и экраном (матрицей). Он передает:

• Видеосигнал от видеокарты (в данном случае, дискретной NVIDIA GeForce или интегрированной Intel) на матрицу.
• Сигналы управления (включение/выключение подсветки, регулировка яркости).
• Питание для подсветки матрицы.

Тип разъема: В ноутбуках этой серии и года выпуска чаще всего используется разъем LVDS (на 30 или 40 контактов), но в некоторых модификациях может быть и eDP. Это принципиально важно при заказе.

Характерные неисправности: Из-за постоянного открывания/закрывания крышки шлейф перетирается, контакты окисляются или отходят. Симптомы: искаженное изображение, полосы на экране, мерцание, отсутствие изображения при работающем ноутбуке.

2. Как определить ТОЧНЫЙ партномер шлейфа и матрицы (инструкция)

Это самый важный шаг, который гарантирует совместимость.

1. Разберите ноутбук и снимите матрицу. Это стандартная процедура: открутить рамку экрана, открутить 4 винта, удерживающих матрицу, и аккуратно откинуть ее. Обязательно отсоедините аккумулятор перед началом работ!

2. Найдите наклейку на обратной стороне матрицы (дисплея). Там будет указана точная модель матрицы. Это ключевая информация.

   • Примеры моделей матриц, которые могли использоваться в X550JD:
     • B156HTN03.8 (AU Optronics, 15.6", Full HD)
     • LP156WF6-SPB1 (LG Display, 15.6", Full HD)
     • N156HGE-EA1 (Innolux, 15.6", Full HD)
     • LTN156HL02-201 (Samsung, 15.6", Full HD)

3. Найдите партномер на самом шлейфе. Он обычно напечатан на его гибкой части или на коннекторе. Это идеальный вариант для поиска.

   • Примеры партномеров шлейфов для серии X550JD:
     • 60NB03C0-MB1010
     • 60NB03C0-MB1020
     • 60NB03C0-MB1030
     • 60NB0490-MB1010
     • 60NB04P0-MB1010
     • DC02001XM00

   Цифры в конце (MB1010, MB1020 и т.д.) указывают на ревизию и совместимость с конкретной матрицей.

3. Технические характеристики (общие для шлейфов этой серии)

• Тип интерфейса: Скорее всего LVDS (Low-Voltage Differential Signaling), реже — eDP (Embedded DisplayPort).
• Количество контактов: Чаще всего 30 pin или 40 pin на стороне материнской платы. На стороне матрицы коннектор может быть другим (например, 30+1 pin).
• Длина: Приблизительно 25-35 см.
• Коннекторы: Обычно белые пластиковые разъемы с защелками.

4. Парт номера для поиска (основные)

Ищите по этим номерам в комбинации с моделью вашей матрицы:

• Партномер Asus (скорее всего, нанесен на шлейф):
  • 60NB03C0-MB1010
  • 60NB03C0-MB1020
  • 60NB03C0-MB1030
  • 60NB0490-MB1010
  • DC02001XM00
• Артикулы продавцов / универсальные номера: Часто продавцы используют свои коды. Поиск по "шлейф матрицы Asus X550JD" вместе с моделью вашей матрицы — самый надежный способ.

5. Совместимые модели ноутбуков (на основе общих платформ)

Шлейф подбирается в первую очередь под модель матрицы и тип разъема, а не под модель ноутбука. Однако, он может подходить и для других ноутбуков Asus, использующих ту же самую матрицу и конструктив.

Модели Asus на аналогичной платформе, где может использоваться совместимый шлейф (НО ТРЕБУЕТ ПРОВЕРКИ ПО МАТРИЦЕ):

• Asus X550LD (очень высокая вероятность совместимости)
• Asus X550LB
• Asus X550LC
• Asus X555LD
• Asus F550 (серия)
• Asus R510 (серия)

ВАЖНО: Ноутбуки из этого списка могут иметь как LVDS, так и eDP разъемы. Всегда проверяйте физическое соответствие коннекторов (количество контактов, расположение ключей) и модель матрицы.

Рекомендации по заказу:

1. Разберите ноутбук и спишите номер с матрицы и, если возможно, с самого шлейфа.
2. Сфотографируйте оба разъема шлейфа (к материнской плате и к матрице).
3. При заказе у продавца предоставьте:
   • Модель ноутбука: Asus X550JD / X550JD-1A
   • Точную модель матрицы (например, B156HTN03.8).
   • Фотографии старого шлейфа.
   • Партномер со старого шлейфа (если есть).

Это гарантирует, что вы получите совместимую деталь.
