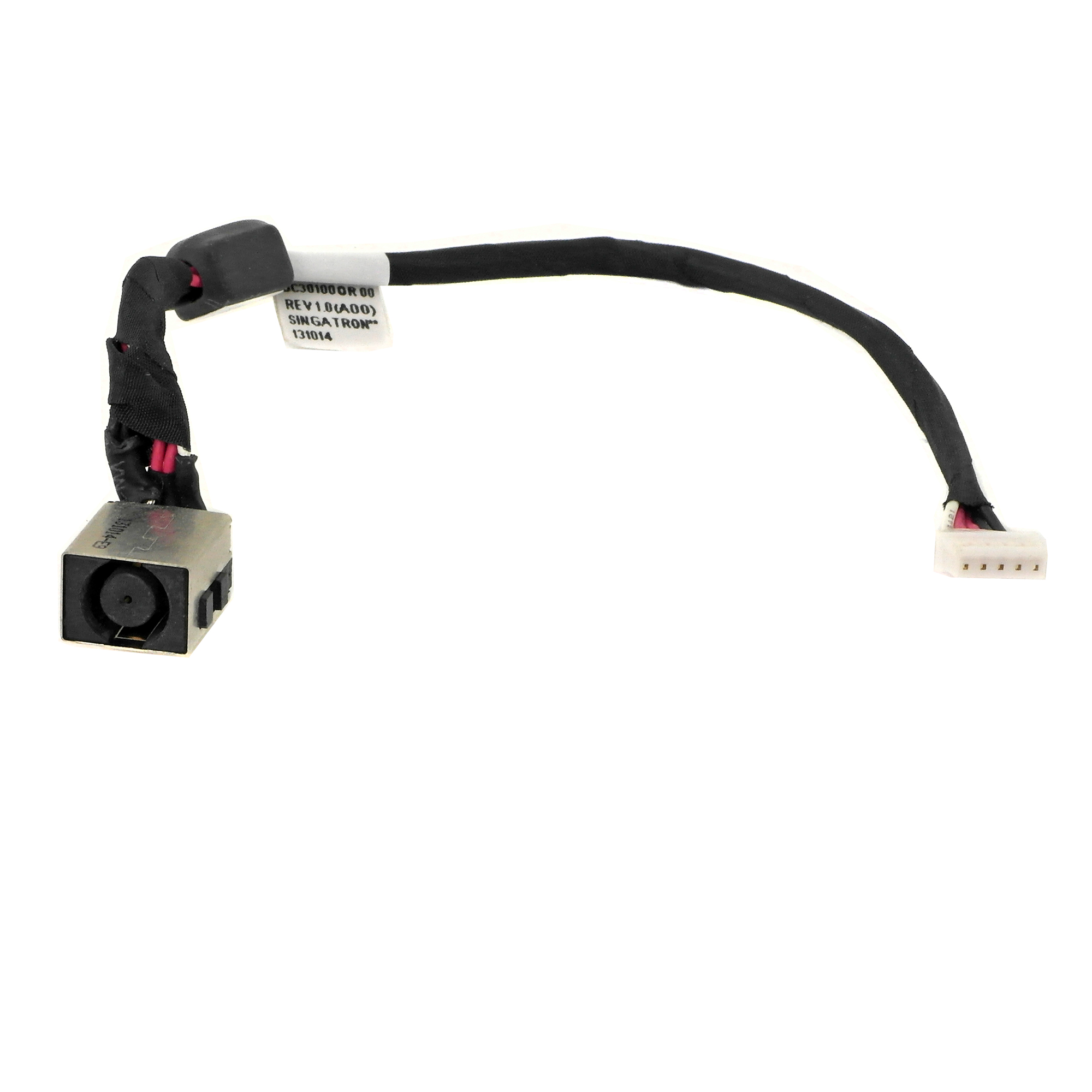

Разъем питания для Dell Latitude 5540 с кабелем

Конечно, вот подробное описание разъема питания (DC-разъема, гнезда) для ноутбука Dell Latitude 5540 с информацией о кабеле, технических характеристиках, парт-номерах и совместимости.

Описание

Разъем питания (также известный как DC-in jack, гнездо зарядки, power jack) для Dell Latitude 5540 — это компонент, вмонтированный в материнскую плату ноутбука, предназначенный для подключения внешнего блока питания (адаптера). Он является точкой входа для постоянного тока от адаптера к системе зарядки аккумулятора и питания компонентов ноутбука.

Кабель, о котором идет речь, — это внутренний шлейф (FPC-кабель) или проводка, которая соединяет сам разъем на корпусе с материнской платой. Часто в поставку ремонтного комплекта входит именно этот кабель с уже припаянным или закрепленным разъемом, что упрощает замену.

Типичная проблема: при частом или неаккуратном использовании разъем может расшататься, отломаться от платы или переломиться внутренний контакт, что приводит к нестабильной зарядке или ее полному отсутствию, даже при исправном адаптере.

Технические характеристики

• Тип разъема: Цилиндрический (Barrel), 3-контактный.
• Размер (внешний диаметр x внутренний диаметр): 4.5мм x 3.0мм. Это стандарт для большинства современных бизнес-ноутбуков Dell.
• Полярность: Центральный штырь (pin) — положительный (+), внешний цилиндр — отрицательный (-).
• Номинальное напряжение/ток: Рассчитан на входное напряжение от внешнего адаптера (обычно 19.5V) и ток до 3.34А (для штатного адаптера 65Вт) или 6.7А (для адаптера 130Вт).
• Особенность (важно!): Третий контакт (центральный штырь внутри) — это контакт идентификации (1-Wire Dell DA-2). Он позволяет ноутбуку определять мощность и оригинальность подключенного адаптера. Его повреждение может привести к сообщению "Неопознанный адаптер" и ограничению скорости зарядки.
• Крепление: Чаще всего припаивается непосредственно к материнской плате или крепится к ней через контактную площадку.
• Кабель: Гибкий шлейф (FPC) или набор проводов длиной примерно 10-20 см.

Парт-номера (Part Numbers / P/N)

При поиске запчасти важно использовать несколько ключевых номеров, так как один и тот же компонент может иметь разные обозначения.

1. Основной парт-номер Dell (Dell P/N):

   • 0J7M6H — самый распространенный номер для узла "DC-in jack with cable" (разъем с кабелем) для серии Latitude 5540.
   • 0GXP6H — также встречается как номер для компонента питания/разъема.

2. FRU-номер (Field Replaceable Unit): Часто совпадает с парт-номером Dell. Для данной модели это, как правило, 0J7M6H.

3. Номер детали у поставщиков (3rd-party P/N): Производители запчастей используют свои номера. При поиске на AliExpress, eBay или у локальных поставщиков можно использовать:

   • DCIN-5540
   • DC-Jack 4.5x3.0 для Dell Latitude 5540
   • FPC Cable for Dell 5540 DC-in

Рекомендация: При заказе ищите по "0J7M6H" и "Dell Latitude 5540 DC jack". Убедитесь, что на фото виден кабель/шлейф, а не просто разъем для пайки.

Совместимые модели

Разъем с кабелем, имеющий парт-номер 0J7M6H, совместим не только с Latitude 5540, но и с рядом других моделей Dell, использующих аналогичную конструкцию и разводку. Это часто включает модели того же или смежного поколения.

Основные совместимые модели:

• Dell Latitude 5540 (основная модель)
• Dell Latitude 5440 (часто использует тот же узел)
• Dell Latitude 5541
• Dell Latitude 5441
• Dell Vostro 5630 (многие Vostro делят компоненты с Latitude)
• Dell Vostro 5530
• Dell Vostro 5430

Важное примечание по совместимости: Перед покупкой всегда рекомендуется:

1. Визуально сравнить фотографию вашего старого разъема и кабеля с фотографией продаваемой детали.
2. Открыть сервисное руководство (Service Manual) для вашей точной модели ноутбука и проверить указанный там FRU-номер для компонента "DC-in cable assembly".
3. Уточнить у продавца совместимость для вашего конкретного Service Tag (серийного номера) ноутбука.

Этот разъем является ключевым компонентом для надежного питания ноутбука, и его корректная установка гарантирует стабильную работу устройства.
