Петли для ноутбука MSI GS65

Отличный вопрос! Петли для ноутбука MSI GS65 — это одна из самых частых проблем этой модели, известная своей хрупкостью. Вот подробная информация.

Описание и причина проблемы

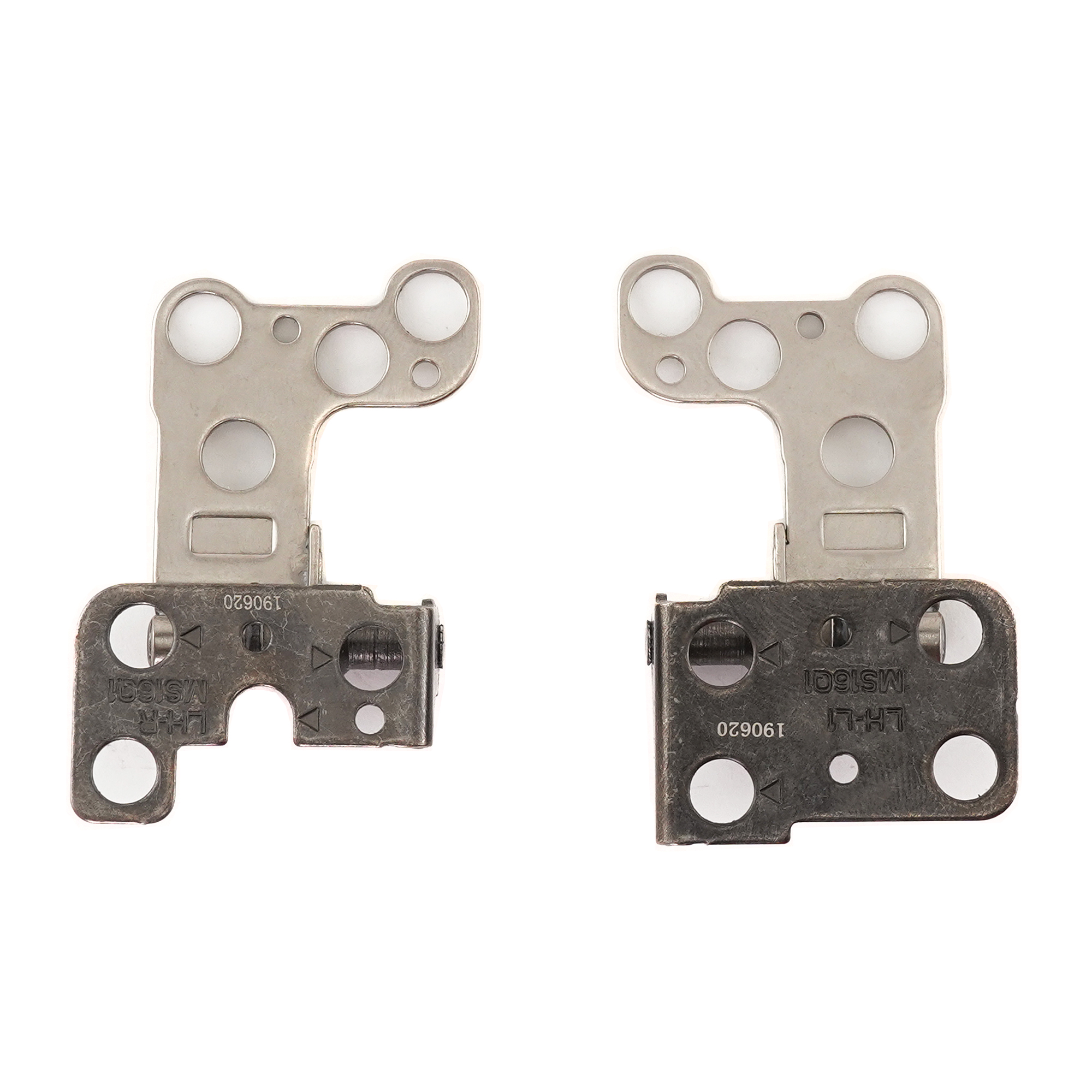

Петли (шарниры) ноутбука MSI GS65 — это механизм, соединяющий дисплей (верхнюю крышку) с корпусом (нижней базой). Они отвечают за плавное открывание и надежную фиксацию экрана в любом положении.

Ключевая особенность и слабое место GS65: Конструктивно петли в GS65 прикручены не к металлическому корпусу, а к лицевой панели матрицы (пластиковой рамке экрана). При частом или неаккуратном открывании (особенно за один угол) создается точечная нагрузка, из-за которой пластиковые точки крепления трескаются и ломаются. Это приводит к тому, что экран перекашивается, плохо держится, а в тяжелых случаях повреждаются шлейфы матрицы или камеры.

Визуальные признаки неисправности:

• Экран не держится в открытом положении, самопроизвольно падает.
• При открытии/закрытии слышен треск из зоны петель.
• Видимая щель между корпусом и крышкой с одной или обеих сторон.
• Деформация или отслоение пластиковой рамки экрана вокруг петель.

Технические характеристики

• Тип: Торсионные шарниры с пружинным механизмом (для удержания веса экрана).
• Материал: Металлический кронштейн (основная часть), пластиковые крепления (интегрированы в рамку матрицы).
• Крепление: Крепятся к корпусу ноутбука на металлические винты, а к крышке — через пластиковые выступы рамки матрицы.
• Количество в модели: 2 штуки (левая и правая). Они не взаимозаменяемы между собой.
• Особенность: Часто требуют замены не самих металлических петель (они ломаются редко), а целой верхней крышки в сборе (Lid Assembly), так как ломается именно пластиковое посадочное место.

Парт-номера (Part Numbers)

Важно: Парт-номера могут незначительно отличаться в зависимости от ревизии (REV) материнской платы и конкретной субмодели. Самый надежный способ — найти номер на оригинальной детали или использовать точную модель ноутбука.

1. Петли отдельно (встречаются редко в продаже):

   • MS-17951 (указан на самой петле)
   • 9S71-179512-001 / 9S71-179512-002 (возможные варианты коммерческих номеров для левой/правой).

2. Верхняя крышка в сборе (Lid Assembly) — самый частый вариант ремонта:

   • 9S7-179511-001 (основной и наиболее распространенный парт-номер для крышки без матрицы).
   • 9S7-179511-002, 9S7-179511-003 и т.д. (последние цифры могут меняться в зависимости от ревизии и производителя подсветки логотипа).

3. Для точного определения модели:

   • Найдите точное название модели на шильдике под ноутбуком, например: MSI GS65 Stealth 8RF, GS65 Stealth 9SE, или GS65 8RE.
   • Найдите серийный номер (S/N) и уточняйте запчасти по нему.

Где искать номер на ноутбуке: На наклейке на нижней крышке (D Cover), часто начинается с MS-....

Совместимые модели

Петли и крышки предназначены строго для линейки MSI GS65 Stealth Thin. Они не подходят к другим сериям (GE, GP, GL, GF и т.д.).

Совместимость внутри линейки GS65 очень широкая, но с оговорками:

• Полная совместимость (как правило):

  • Все ноутбуки серии MSI GS65 Stealth Thin 8RF (с процессорами Intel 8-го поколения, например, i7-8750H и видеокартами GTX 1070/1060).
  • Все ноутбуки серии MSI GS65 Stealth Thin 8RE (с GTX 1060 и другими модификациями 8-го поколения).
  • Все ноутбуки серии MSI GS65 Stealth Thin 9SE (с процессорами Intel 9-го поколения, например, i7-9750H и видеокартами RTX 2060/2070).
  • Модели GS65 8RG, 9SD, 9SF и другие вариации.

• Важное замечание: Основное различие между крышками для разных лет выпуска — дизайн логотипа на задней стороне крышки:

  • В более старых (2018-early 2019) стоит классический логотип MSI с красной подсветкой.
  • В более новых (late 2019-2020) может быть установлен упрощенный логотип без подсветки или с белой подсветкой.
  • Функционально и по креплениям они идентичны. Вы можете поставить любую крышку, но внешний вид логотипа будет соответствовать донорской детали.

• Несовместимые модели:

  • MSI GS66 Stealth — у этой модели полностью переработанная и более надежная конструкция петель.
  • MSI GS75 Stealth
  • MSI GE/GP/GL/GF/Prestige/Creator серии.

Рекомендации по ремонту

1. Диагностика: В 90% случаев требуется замена всей верхней крышки (Lid Assembly), так как ломается пластик.
2. Профессиональный ремонт: Работа требует аккуратности: необходимо полностью разобрать экранную часть, аккуратно отсоединить матрицу, веб-камеру и антенны Wi-Fi от старой крышки и перенести их на новую. Есть риск повредить матрицу или шлейфы.
3. При покупке б/у ноутбука GS65: Обязательно проверьте плавность хода и отсутствие люфта/треска при открывании крышки.

Надеюсь, эта информация будет полезна!
