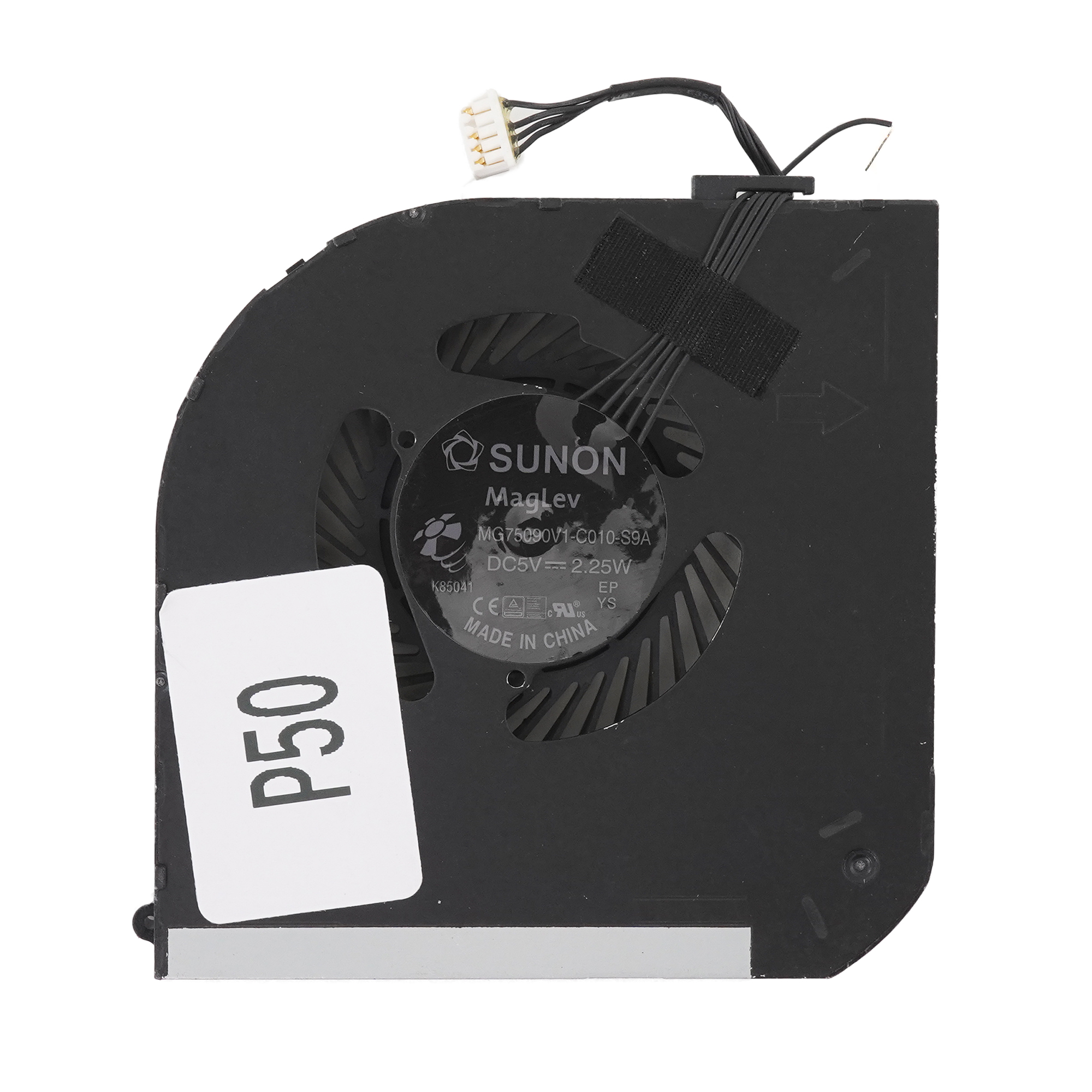

Вентилятор для ноутбука Lenovo Thinkpad P50 (5 pin)

Отличный выбор! Вентилятор (кулер) для ноутбука Lenovo ThinkPad P50 — это ключевой компонент системы охлаждения, от которого напрямую зависят стабильность и производительность этой мощной рабочей станции.

Описание

Кулер для ThinkPad P50 представляет собой комбинированный модуль, состоящий из радиатора, медных тепловых трубок и центробежного вентилятора. Он предназначен для отвода тепла от двух основных источников: центрального процессора (CPU) и дискретного графического процессора (GPU). Модуль спроектирован с учетом компактности и эффективности, характерной для серии ThinkPad. Вентилятор имеет 5-контактный разъем, что обеспечивает не только питание и ШИМ-управление оборотами, но и обратную связь с материнской платой (тахосигнал).

Основные причины замены:

• Посторонний шум (скрежет, гул, вибрация) при работе.
• Недостаточное охлаждение, ведущее к троттлингу (снижению производительности) и самовыключению ноутбука.
• Полная остановка вентилятора.
• Физические повреждения лопастей.

Технические характеристики (типовые для оригинального модуля)

• Тип вентилятора: Центробежный (blower / турбина), 5V.
• Разъем подключения: 5-pin (обычно расположен на стороне двигателя).
• Управление: ШИМ (PWM) через 4-й контакт, что позволяет системе плавно регулировать скорость вращения от минимальных (~1500-2000 об/мин) до максимальных (~5000-5500 об/мин) в зависимости от температуры.
• Конструкция: Алюминиевый радиатор с медными тепловыми трубками, которые прижимаются к CPU и GPU через термоинтерфейс (термопасту/термопрокладки).
• Назначение: Одновременное охлаждение процессора и дискретной графики NVIDIA Quadro M1000M или M2000M.
• Совместимость: Зависит от конкретной конфигурации ноутбука (см. ниже).

Парт-номера (FRU/PN - Field Replaceable Unit / Part Number)

Это самый важный параметр при выборе. Номер должен полностью совпадать с номером на вашем старом кулере. Для ThinkPad P50 существует несколько вариантов, в зависимости от конфигурации:

1. Для моделей с дискретной видеокартой NVIDIA Quadro M1000M:

   • FRU 00HW903 (самый распространенный номер).
   • Альтернативные/взаимозаменяемые номера: 00HW902, SB10F00742.

2. Для моделей с дискретной видеокартой NVIDIA Quadro M2000M:

   • FRU 00HW905 (предназначен для более мощной графики).
   • Важно: Кулер от M1000M (00HW903) и от M2000M (00HW905) не являются взаимозаменяемыми из-за разной формы тепловых трубок и пластины, прилегающей к чипу GPU.

3. Для моделей только с интегрированной графикой (без дискретной видеокарты):

   • Встречается редко. Требуется кулер с тепловыми трубками, рассчитанный только на CPU. Нужно смотреть номер на оригинальной детали.

Где найти номер на старом кулере? Наклейка с парт-номером (например, 00HW903) обычно находится на боковой или верхней части корпуса вентилятора или на медной части радиатора.

Совместимые модели ноутбуков

Кулер предназначен в первую очередь для Lenovo ThinkPad P50 (серийные номера моделей начинаются с 20EN, 20EQ, 20QU). Однако, благодаря общей платформе, он также полностью совместим со следующими моделями:

• Lenovo ThinkPad P50s (модели с дискретной графикой NVIDIA)
  • Примечание: P50s тоньше и легче, но использует аналогичную или очень близкую систему охлаждения для конфигураций с дискретной видеокартой. Проверка парт-номера обязательна.

Несовместимые модели:

• ThinkPad T560, T570, L560, L570 и другие серии — несмотря на возможное внешнее сходство, конструкция и разъемы отличаются.
• ThinkPad P51, P52, P70 и другие модели серии P — у них другие тепловые решения и парт-номера.

Рекомендации при покупке

1. Определите точный FRU: Снимите заднюю крышку ноутбука и визуально проверьте номер на установленном кулере. Это гарантия 100% совместимости.
2. Оригинал vs. Аналог: Оригинальные запчасти Lenovo (FRU) обычно обеспечивают лучший баланс между производительностью и уровнем шума. Качественные совместимые аналоги (compatible) могут быть дешевле и работать удовлетворительно, но всегда проверяйте отзывы.
3. Термоинтерфейс: При замене кулера обязательно нужно заменить термопасту на процессоре и графическом чипе, а также, при необходимости, термопрокладки на чипах памяти и VRM. Используйте качественные материалы.
4. Чистка: Перед заменой попробуйте тщательно почистить старый кулер от пыли — иногда это полностью решает проблему перегрева и шума.

Итог: Для успешной замены вентилятора в ThinkPad P50 ключевым шагом является идентификация парт-номера FRU (00HW903 или 00HW905), который зависит от модели установленной видеокарты. Использование правильного модуля гарантирует идеальный теплоотвод и долговечность вашей рабочей станции.
