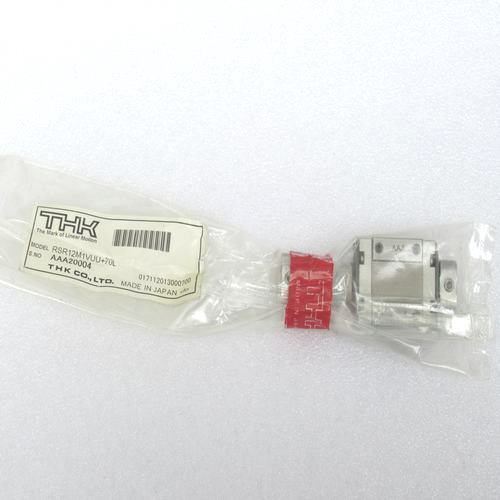

THK RSR12M1VUU+70L

THK RSR12M1VUU+70L – Описание и технические характеристики

Описание:

Линейная направляющая THK RSR12M1VUU+70L – это прецизионный компонент для линейных перемещений с кареткой, оснащенной шариковыми циркуляционными элементами. Модель отличается высокой жесткостью, плавностью хода и долговечностью, что делает её подходящей для промышленного оборудования, станков с ЧПУ, автоматизированных линий и робототехники.

• Серия: RSR
• Тип направляющей: Линейный рельс с кареткой
• Конструкция: 4-рядный шариковый подшипник
• Класс точности: Высокий (стандартный для серии RSR)
• Защита: Уплотнители (VV-образные уплотнения) для защиты от пыли и загрязнений
• Смазка: Предварительно смазана консистентной смазкой

Технические характеристики:

| Параметр | Значение | |-------------------------|-----------------------------| | Размер рельса (ширина) | 12 мм | | Длина рельса | 70 мм (номинальная) | | Тип каретки | RSR12M1VUU | | Количество кареток | 1 | | Динамическая грузоподъемность (C) | ~1.96 кН (200 кгс) | | Статическая грузоподъемность (Co) | ~3.43 кН (350 кгс) | | Количество рядов шариков | 4 | | Тип уплотнения | VV (двойное уплотнение) | | Класс точности | Нормальный (стандартный) | | Вес каретки | ~0.09 кг | | Вес рельса (на 1 м) | ~0.47 кг/м |

Совместимые модели и парт-номера:

1. Парт-номера для замены и аналогов:

• THK RSR12M1VUU (каретка без рельса)
• THK RSR12WM1VUU+70L (альтернативное обозначение)
• THK RSR12M1VUU+70LP (доп. модификации)

2. Совместимые рельсы:

• THK RSR12 (рельс шириной 12 мм, разная длина)
• RSR12L (длинные рельсы)

3. Аналоги других производителей:

• HIWIN HGR12 (частично совместим, но требуется проверка)
• NSK LR12
• IKO LWSR12

Применение:

• Станки ЧПУ
• Промышленные роботы
• Автоматизированные системы позиционирования
• Измерительное оборудование

Если требуется дополнительная информация по монтажу или замене, уточните условия эксплуатации.
