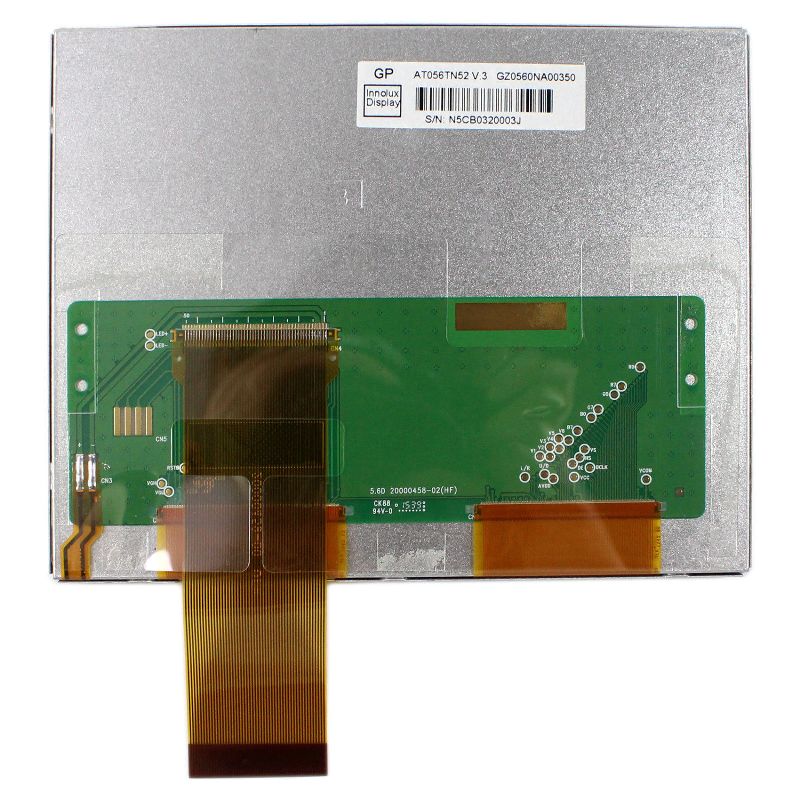

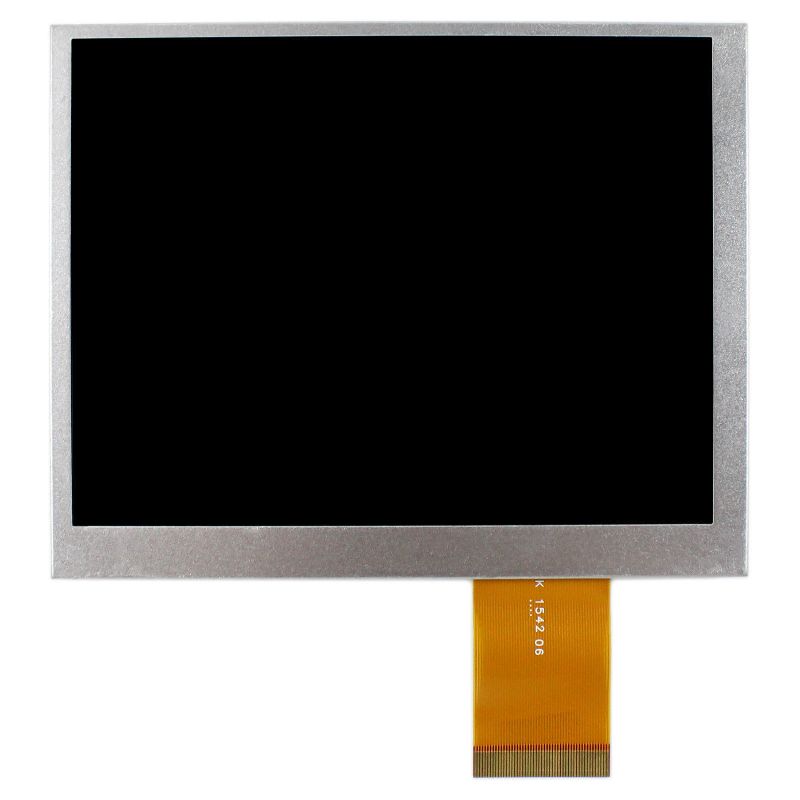

AT056TN52 V.3 Innolux 5.6'' матрица (панель)

Описание и технические характеристики матрицы AT056TN52 V.3 (Innolux 5.6'')

Общее описание

ЖК-матрица AT056TN52 V.3 производства Innolux с диагональю 5.6 дюймов, разрешением 640×480 (VGA), интерфейсом LVDS и подсветкой на светодиодах (LED). Используется в портативных устройствах, медицинских приборах, промышленных дисплеях и встраиваемых системах.

Основные технические характеристики

| Параметр | Значение | |----------------------------|----------------------------------| | Диагональ экрана | 5.6 дюйма | | Разрешение | 640×480 (VGA) | | Технология | TFT LCD, TN (Twisted Nematic) | | Подсветка | LED | | Интерфейс | LVDS (1 ch, 8-bit) | | Яркость | ~250 кд/м² (тип.) | | Контрастность | 500:1 (тип.) | | Углы обзора | 60/60/45/45 (L/R/U/D) | | Время отклика | ~25 мс (тип.) | | Рабочая температура | -20°C ~ 70°C | | Напряжение питания | 3.3V (логика), 12-19V (подсветка)| | Габариты (мм) | ~136.0 × 104.0 × 5.5 | | Активная область (мм) | ~115.2 × 86.4 | | Вес | ~150 г (приблизительно) |

Парт-номера и совместимые аналоги

• Оригинальный номер: AT056TN52 V.3 (Innolux)
• Аналоги и замены:
  • AT056TN52 V.1 / V.2
  • AT056TN53 (модификация с улучшенными параметрами)
  • BOE (Hydis) NV056FHM-N41 (аналог, но требуется проверка распиновки)
  • AUO G056VN01 V0 / V1

Совместимые устройства

Данная матрица применяется в:

• Промышленных панелях управления
• Медицинских мониторах (портативные аппараты УЗИ, анализаторы)
• Встраиваемых системах (киоски, информационные дисплеи)
• Автомобильных и авиационных дисплеях (вторичный рынок)

Примечания

• Перед заменой на аналог необходимо проверить распиновку и напряжение питания.
• В некоторых случаях требуется корректировка параметров подсветки.

Если вам нужна точная спецификация или даташит, уточните версию (V.3 может иметь отличия от V.1/V.2).
