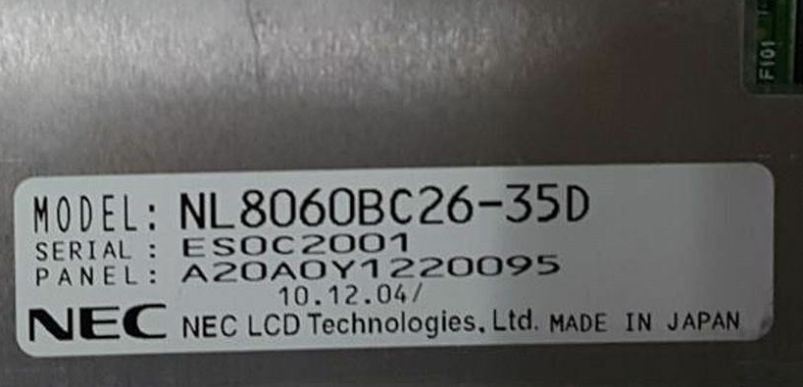

Матрица (экран) NL8060BC26-35D TN 800x600 LVDS 6/8b 10.4

Описание матрицы NL8060BC26-35D

NL8060BC26-35D – это TN-матрица с разрешением 800×600 (SVGA), диагональю 10.4 дюйма, интерфейсом LVDS (6/8-bit). Предназначена для использования в промышленных дисплеях, медицинском оборудовании, POS-терминалах и других устройствах, требующих надежности и стандартного разрешения.

Технические характеристики

| Параметр | Значение | |----------------------------|--------------| | Диагональ | 10.4" | | Разрешение | 800×600 (SVGA) | | Технология | TN (Twisted Nematic) | | Подсветка | CCFL (обычно) или LED (зависит от модификации) | | Интерфейс | LVDS (6/8-bit) | | Контрастность | ~300:1 – 500:1 | | Яркость | ~200 – 250 кд/м² | | Углы обзора | 60°/60°/50°/50° (CR≥10) | | Время отклика | ~25–35 мс (типично для TN) | | Количество цветов | 262K/16.2M (6/8-bit) | | Габариты (мм) | ~225×170×10–15 (зависит от рамки) | | Рабочая температура | -20°C ~ +70°C (обычно) | | Напряжение питания | 3.3V (типично для LVDS) |

Парт-номера и совместимые модели

Матрица NL8060BC26-35D может быть совместима или иметь аналоги:

Парт-номера и аналоги:

• NL8060BC26-35 (базовая версия)
• NL8060BC26-35R (возможны вариации с другим разъемом)
• INNL8060BC26-35 (альтернативные производители)
• CLAA104WB01 (похожий аналог от Chunghwa)
• HYDIS HV104WX1-100 (альтернатива)

Совместимые устройства:

• Промышленные панели (Advantech, Siemens)
• Медицинские мониторы (старые модели)
• POS-терминалы (IBM, Wincor Nixdorf)
• Встраиваемые дисплеи (используются в тестовом оборудовании)

Примечания:

• Матрица устаревшая, чаще встречается в б/у-технике.
• Перед заменой проверяйте распиновку LVDS и напряжение подсветки (CCFL/LED).
• Совместимость зависит от контроллера, иногда требуется перепрошивка.

Если нужен точный аналог, лучше сверяться по datasheet или искать по параметрам (10.4" 800x600 LVDS).
