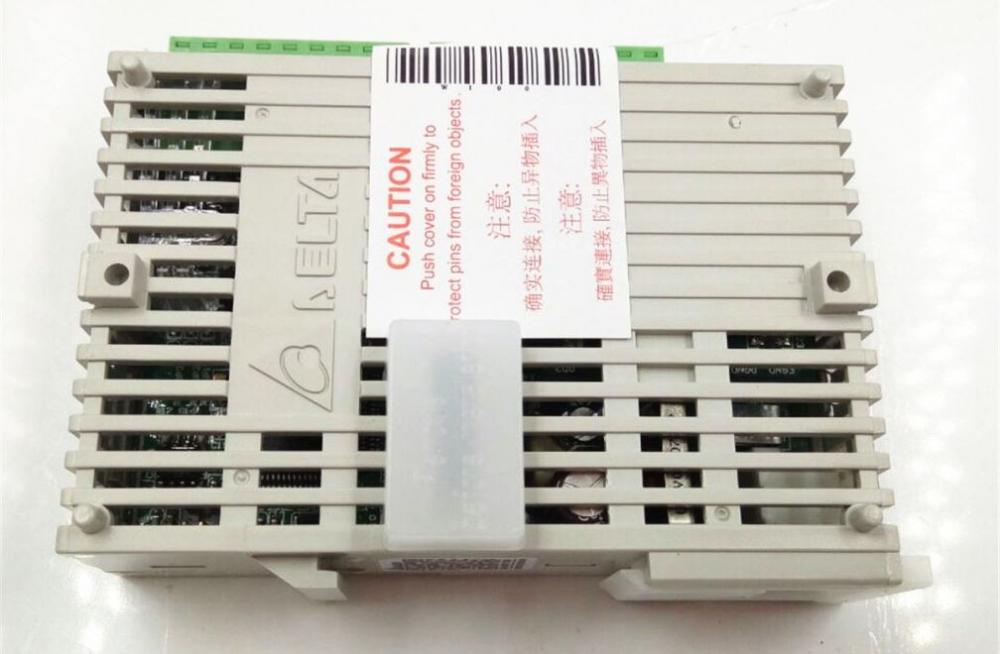

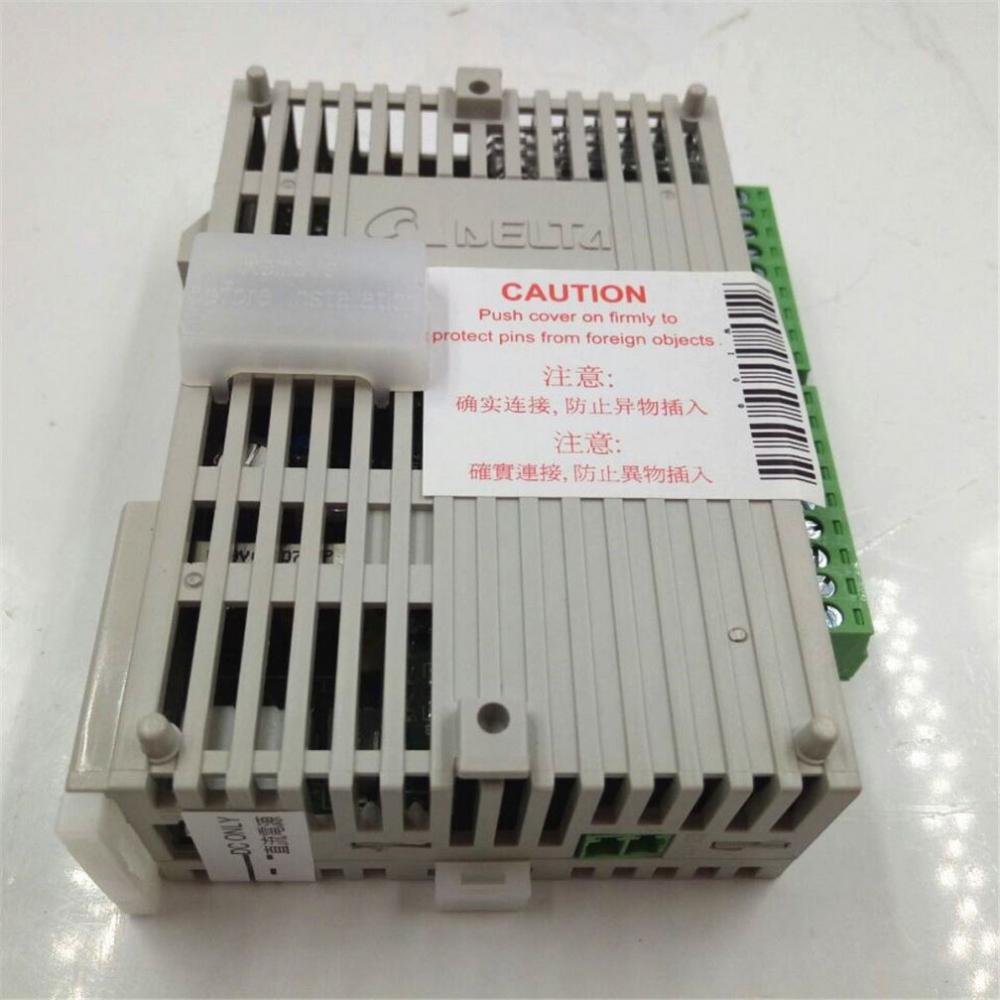

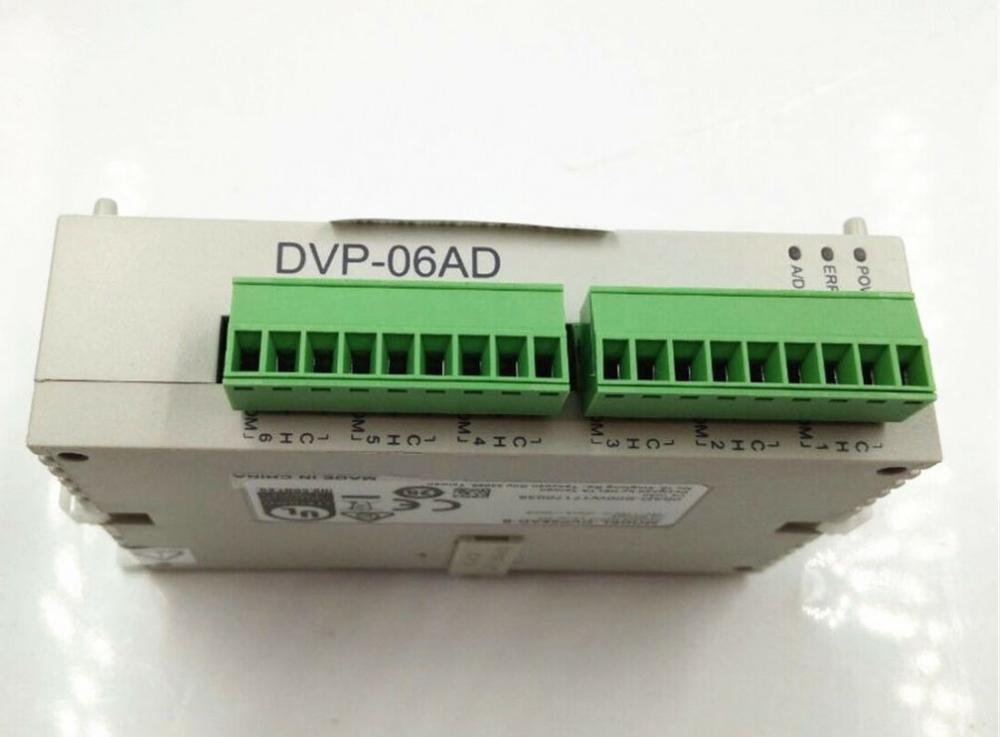

ПЛК модуль Delta DVP06AD-S

Описание и технические характеристики модуля Delta DVP06AD-S

Delta DVP06AD-S – это 6-канальный аналоговый входной модуль для ПЛК серии Delta DVP, предназначенный для преобразования аналоговых сигналов (напряжение или ток) в цифровые значения. Модуль подключается к основному блоку ПЛК через шину расширения и используется в системах автоматизации для сбора данных с датчиков.

Основные характеристики:

| Параметр | Значение | |------------------------------|--------------| | Количество каналов | 6 независимых аналоговых входов | | Тип сигнала | Напряжение (0~10 В, ±10 В) / Ток (0~20 мА, 4~20 мА) | | Разрешение | 16 бит (включая знак) | | Точность | ±0.1% от полной шкалы (для напряжения), ±0.2% (для тока) | | Скорость преобразования | ~2.5 мс/канал (общее время для 6 каналов ~15 мс) | | Изоляция | Гальваническая изоляция между каналами и ПЛК | | Питание | 24 В DC (от основного модуля ПЛК) | | Подключение | Клеммная колодка (съемная) | | Рабочая температура | 0°C ~ 55°C | | Степень защиты | IP20 | | Совместимость | ПЛК серии Delta DVP (ES/EX/SS/SA/SX/SC) |

Парт-номера и совместимые модели

Парт-номер основного модуля:

• DVP06AD-S (базовая модель)

Совместимые ПЛК Delta:

Модуль DVP06AD-S совместим с большинством моделей ПЛК Delta DVP, включая:

• DVP-EH3, DVP-ES2, DVP-EX2
• DVP-SA2, DVP-SS2, DVP-SX2
• DVP-SC (компактные ПЛК)

Аналоги и дополнительные модули:

• DVP04AD-S (4-канальный аналоговый вход)
• DVP02DA-S (2-канальный аналоговый выход)
• DVP06XA-S (6-канальный комбинированный аналоговый вход/выход)

Применение

• Сбор данных с датчиков температуры, давления, расхода и др.
• Системы управления производственными процессами
• Мониторинг и контроль оборудования

Модуль поддерживается программным обеспечением Delta WPLSoft и ISPSoft для настройки и программирования.

Если требуется более высокая скорость или дополнительные каналы, можно рассмотреть модули DVP-AD серии с улучшенными характеристиками.
