ПЛК Delta DVP-F485S модуль

Описание модуля Delta DVP-F485S

DVP-F485S – это коммуникационный модуль от компании Delta Electronics, предназначенный для организации последовательной связи по интерфейсу RS-485 в системах автоматизации на базе ПЛК серии DVP. Модуль поддерживает стандартные промышленные протоколы, такие как Modbus RTU, что позволяет интегрировать его с различными устройствами (датчиками, частотными преобразователями, HMI-панелями и другими ПЛК).

Основные технические характеристики

| Параметр | Значение | |----------------------------|--------------| | Интерфейс | RS-485 (2-проводной, полудуплексный) | | Скорость передачи | 1200–115200 бит/с (настраивается) | | Протоколы связи | Modbus RTU (Master/Slave), ASCII | | Максимальное расстояние | До 1200 м (при скорости ≤ 100 кбит/с) | | Гальваническая развязка | Да (2500 В) | | Напряжение питания | 24 В DC (от ПЛК) | | Потребляемый ток | ≤ 50 мА | | Рабочая температура | 0…55 °C | | Влажность | 5–95% (без конденсата) | | Размеры (Ш×Г×В) | 35 × 90 × 62 мм | | Вес | ~150 г |

Совместимые модели ПЛК Delta

Модуль DVP-F485S совместим со следующими сериями контроллеров Delta:

• DVP-SS2
• DVP-SA2/SX2
• DVP-SE
• DVP-ES2/EX2
• DVP-EH3
• DVP-ES3
• DVP-PM

Парт-номера и аналоги

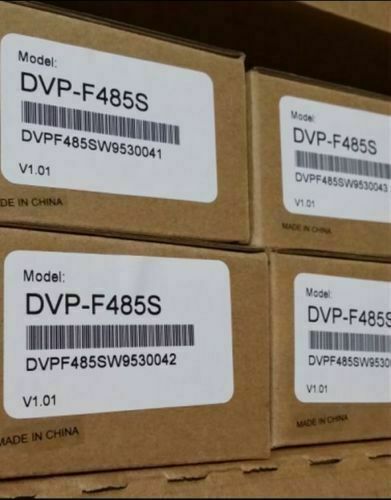

• Основной парт-номер: DVP-F485S
• Альтернативные варианты:
  • DVP-F232S (RS-232 версия)
  • DVP-F022S (RS-422/485 с дополнительными функциями)

Применение

• Подключение к SCADA-системам.
• Обмен данными с частотными преобразователями (Delta VFD-E, VFD-M и др.).
• Создание распределенных сетей Modbus RTU.
• Интеграция с датчиками, терморегуляторами, счетчиками.

Примечание

Для конфигурации модуля используется ПО ISPSoft или WPLSoft (в зависимости от модели ПЛК). Настройки связи задаются через регистры D (например, D1040 для скорости передачи).
