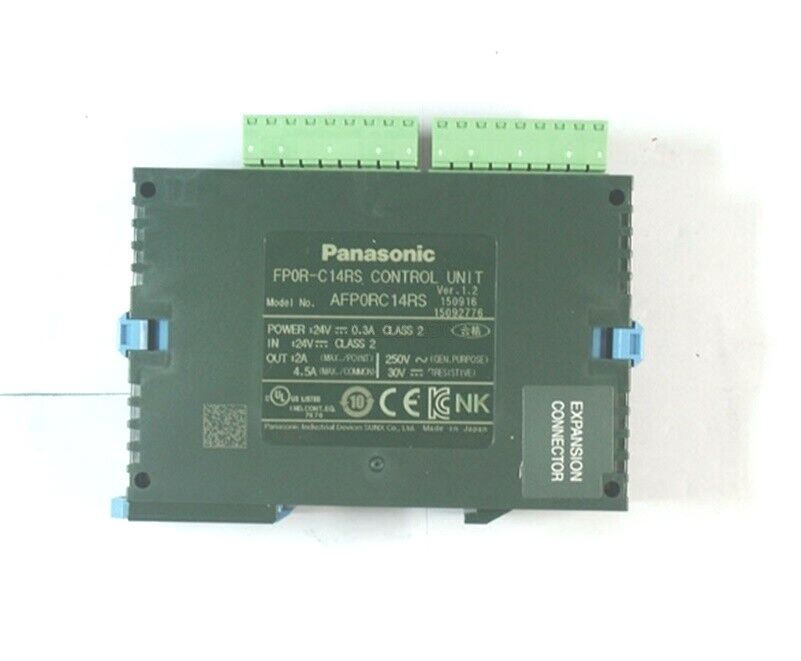

ПЛК Panasonic AFP0RC14RS

Panasonic AFP0RC14RS – Описание и технические характеристики

Описание

AFP0RC14RS – это компактный программируемый логический контроллер (ПЛК) из серии FP0R от Panasonic. Он предназначен для автоматизации малых и средних промышленных процессов, обладая высокой производительностью, гибкостью программирования и компактными размерами.

Основные особенности:

• Высокоскоростная обработка команд (0,32 мкс на базовую инструкцию).
• Компактный корпус, экономия места в шкафу управления.
• Расширяемая архитектура (возможность подключения модулей ввода-вывода).
• Поддержка различных протоколов связи (RS-232, RS-485, Ethernet опционально).
• Совместимость с ПО FPWIN Pro для программирования.

Технические характеристики

| Параметр | Значение | |-----------------------------|--------------| | Процессор | 32-битный RISC | | Объем памяти программы | 16 К шагов | | Объем памяти данных | 32 К слов | | Время выполнения команды | 0,32 мкс (LD) | | Встроенные входы/выходы | 8 входов (DC 24 В), 6 выходов (релейных) | | Макс. количество модулей | До 3 расширительных модулей | | Интерфейсы связи | RS-232 (программирование), опционально RS-485 | | Питание | DC 24 В (±10%) | | Потребляемая мощность | 7 Вт (макс.) | | Рабочая температура | 0…55 °C | | Степень защиты | IP20 |

Парт-номера и совместимые модели

Основные парт-номера

• AFP0RC14RS – базовая модель (8 входов, 6 релейных выходов).
• AFP0RC32RS – аналог с большим числом входов/выходов.
• AFP0RC14T – версия с транзисторными выходами.

Совместимые модули расширения FP0R

• AFP0X серия (аналоговые, цифровые модули):
  • AFP0XC16R – 16 релейных выходов.
  • AFP0XC32T – 16 входов / 16 транзисторных выходов.
  • AFP0XA2 – 2 аналоговых входа.
  • AFP0XY2 – 2 аналоговых выхода.

Совместимое ПО и кабели

• FPWIN Pro – среда программирования.
• AFP8520 – кабель для подключения (RS-232).
• AFP8X00 – адаптеры для RS-485/Ethernet.

Совместимость с другими ПЛК Panasonic

• Серия FP0 (старая версия, частичная совместимость).
• Серия FP-X (может использоваться в одной системе через сеть).

Контроллер AFP0RC14RS подходит для задач управления станками, конвейерами, системами освещения и другими автоматизированными процессами.
