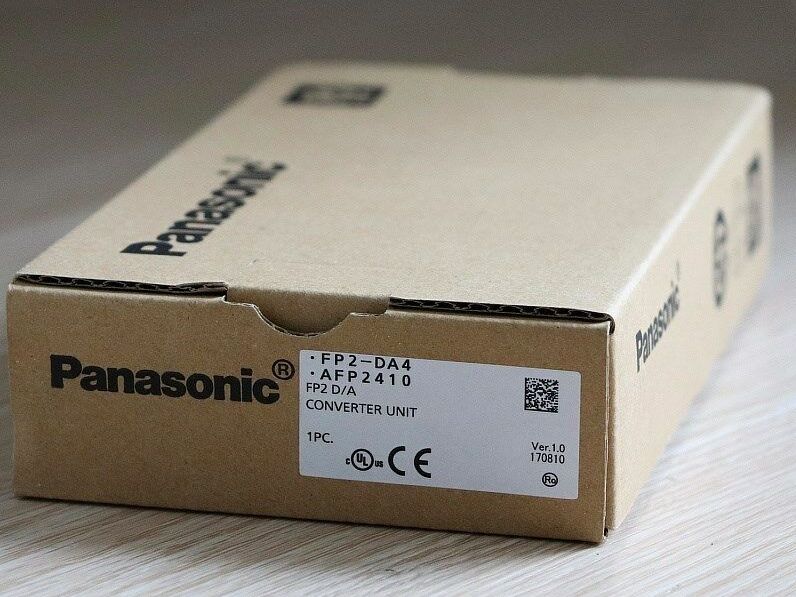

ПЛК Panasonic FP2-DA4 AFP2410

Описание модуля Panasonic FP2-DA4 (AFP2410)

FP2-DA4 (AFP2410) – это аналоговый выходной модуль для программируемых логических контроллеров (ПЛК) серии Panasonic FP2. Он преобразует цифровые сигналы от ПЛК в аналоговые выходные сигналы напряжением или током, что позволяет управлять различными исполнительными устройствами, такими как частотные преобразователи, сервоприводы, клапаны и другие аналоговые устройства.

Технические характеристики

| Параметр | Значение |
|-------------------------|--------------|
| Тип модуля | Аналоговый выходной модуль |
| Количество каналов | 4 |
| Выходной сигнал | Напряжение: 0–10 В / Ток: 4–20 мА (переключаемый) |
| Разрешение | 12 бит (4096 ступеней) |
| Точность | ±0,5% полной шкалы (при 25°C) |
| Максимальная нагрузка | Напряжение: ≥2 кОм / Ток: ≤500 Ом |
| Изоляция | Гальваническая развязка между каналами и ПЛК |
| Питание | От базового модуля FP2 (5 В) |
| Рабочая температура | 0…55°C |
| Совместимость | ПЛК серии FP2, FP2SH |
| Габариты (Ш×В×Г) | 35 × 90 × 65 мм |
| Вес | ~150 г |

Парт-номера

• AFP2410 – основной номер модели (FP2-DA4)
• FP2-DA4 – обозначение в каталогах Panasonic

Совместимые модели ПЛК

Модуль FP2-DA4 предназначен для работы с контроллерами серии FP2 и FP2SH, включая:

• FP2-C1 (базовый модуль)
• FP2-C2
• FP2-C3
• FP2-C4
• FP2SH (ускоренная версия FP2)

Также может использоваться в комбинации с расширительными модулями FP2, если поддерживается конфигурация.

Применение

• Управление скоростью двигателей через частотные преобразователи
• Позиционирование сервоприводов
• Регулировка температуры (управление ТЭНами, клапанами)
• Промышленная автоматизация (дозаторы, смесители и др.)

Модуль отличается высокой надежностью и простотой интеграции в системы на базе ПЛК Panasonic FP2.

Если нужна дополнительная информация по подключению или программированию – уточните!
