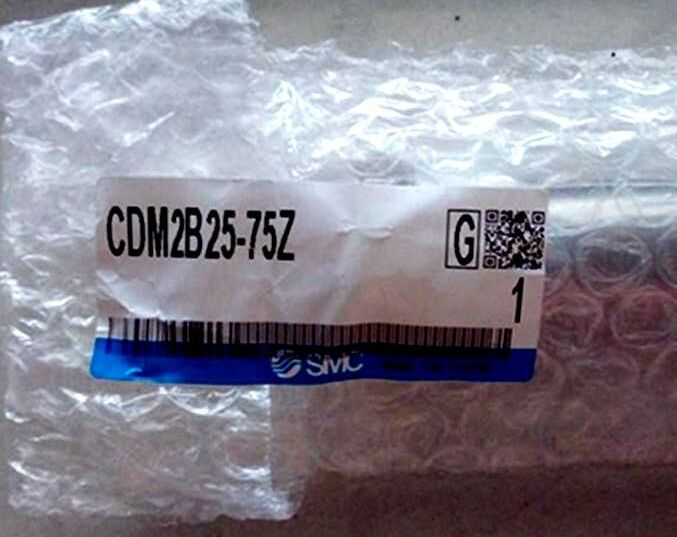

Пневматический цилиндр SMC CDM2B25-75Z

Пневматический цилиндр SMC CDM2B25-75Z

Описание:

Цилиндр SMC CDM2B25-75Z – это компактный двухстороннего действия с магнитным поршнем, предназначенный для линейных перемещений в автоматизированных системах. Модель отличается высокой точностью, надежностью и долговечностью, что делает ее востребованной в промышленной автоматизации, машиностроении и робототехнике.

Основные преимущества:
✔ Компактная конструкция
✔ Высокая износостойкость
✔ Наличие магнитного поршня для датчиков положения
✔ Двойное уплотнение штока для защиты от пыли
✔ Возможность демпфирования на концах хода

Технические характеристики:

| Параметр | Значение | |----------------------------|----------------------------------| | Тип цилиндра | Двухстороннего действия | | Диаметр поршня (D) | 25 мм | | Ход (S) | 75 мм | | Рабочее давление | 0,1–1,0 МПа | | Макс. давление | 1,5 МПа | | Температурный диапазон | -10°C до +60°C | | Скорость поршня | 50–750 мм/с | | Тип крепления | Резьбовый шток (стандарт) | | Материал корпуса | Алюминиевый сплав (анодированный)| | Материал штока | Нержавеющая сталь | | Уплотнения | NBR (нитрилбутадиеновый каучук) | | Магнитный поршень | Да (для датчиков положения) | | Демпфирование | Регулируемое (встроенное) |

Парт-номера и совместимые модели:

Основные парт-номера для CDM2B25-75Z:

• CDM2B25-75Z (базовая модель)
• CDM2B25-75 (без магнитного поршня)
• CDM2B25-75D (с двойными демпферами)

Совместимые датчики положения (магнитные):

• D-M9 (компактный датчик)
• D-A73 (стандартный датчик)
• D-C76 (встраиваемый датчик)

Совместимые клапаны управления:

• SY3000, SY5000, VQC1000 (серии SMC)

Аналоги и замены:

• Festo DSNU-25-75-PPV-A
• Parker 2A-25-75
• Norgren 25/75-RB

Применение:

• Автоматизация производственных линий
• Упаковочное оборудование
• Робототехника и манипуляторы
• Транспортировка деталей

Примечание: Для точного подбора аксессуаров (датчиков, клапанов) рекомендуется использовать каталог SMC или консультироваться с поставщиком.
