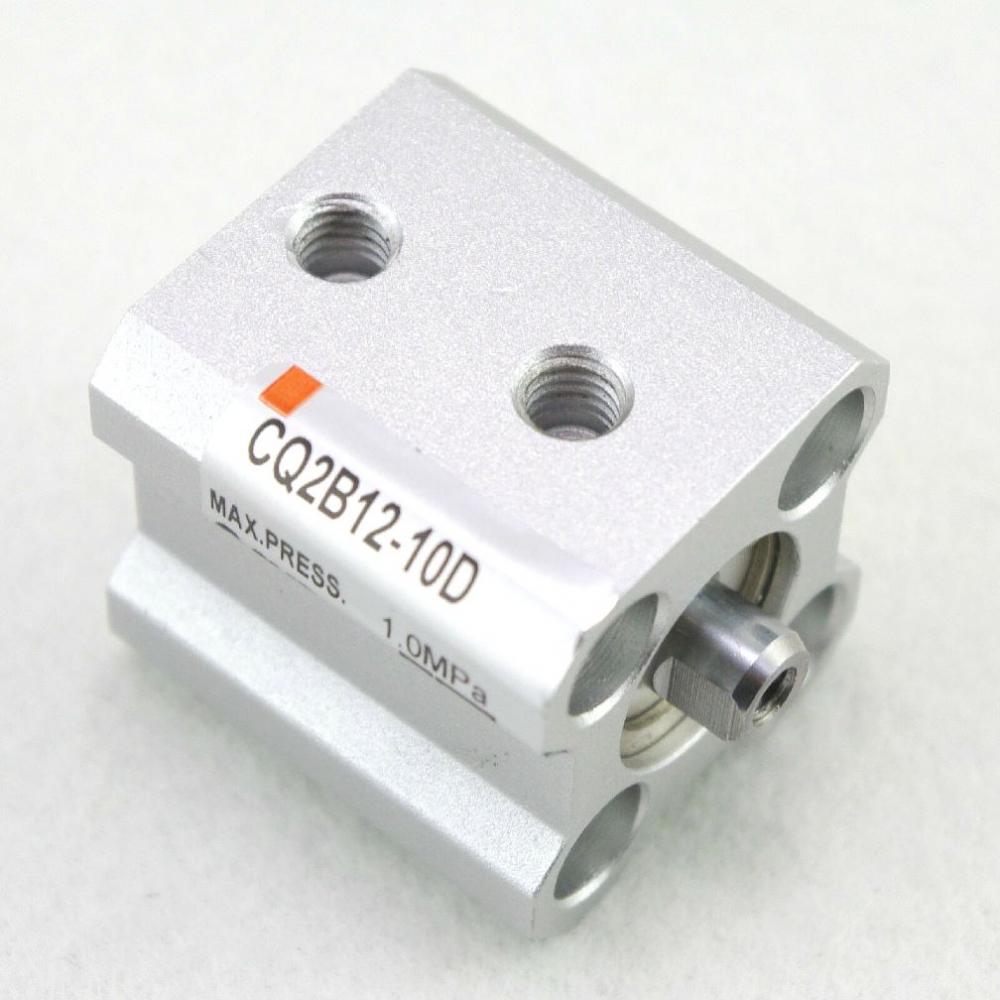

Пневматический цилиндр SMC CQ2B12-10D

Пневматический цилиндр SMC CQ2B12-10D

Описание:
Цилиндр SMC CQ2B12-10D – это компактный пневматический цилиндр двойного действия из серии CQ2B. Модель отличается малыми габаритами, легкостью и высокой производительностью. Предназначен для автоматизации в различных отраслях промышленности, включая машиностроение, упаковку и робототехнику.

Технические характеристики:

| Параметр | Значение |
|----------|---------|
| Тип цилиндра | Двойного действия |
| Диаметр поршня | 12 мм |
| Ход поршня | 10 мм |
| Рабочее давление | 0,1 – 1,0 МПа |
| Максимальное давление | 1,5 МПа |
| Температурный диапазон | -10°C до +60°C (без обмерзания) |
| Скорость поршня | 50–500 мм/с |
| Тип монтажа | С резьбовыми отверстиями (стандартный) |
| Материал корпуса | Алюминиевый сплав |
| Материал штока | Нержавеющая сталь (SUS304) |
| Уплотнения | NBR (нитрил) |
| Присоединительная резьба | M5 (вход воздуха) |
| Вес (приблизительно) | ~0,03 кг |

Парт-номера и совместимые модели

Основной парт-номер:

• CQ2B12-10D (базовая модель)

Варианты исполнения:

• CQ2B12-10DZ (с магнитным кольцом для датчиков)
• CQ2B12-10DM (со встроенным демпфером)
• CQ2B12-10DZM (магнитный + демпфер)

Совместимые аксессуары и компоненты:

• Кронштейны:
  • MBQ2 (универсальный кронштейн)
  • MGB (шарнирное крепление)
• Датчики положения:
  • D-M9 (магнитные датчики)
  • D-A93 (бесконтактные датчики)
• Клапаны и фитинги:
  • SY3000, SY5000 (соленоидные клапаны)
  • KQ2 (фитинги для подключения)

Аналоги и замены:

• Серия CQ2 (стандартная)
• Серия CM2 (более компактные цилиндры)
• Серия CJ2 (с удлиненным штоком)

Применение:

• Автоматизация производства
• Робототехника и манипуляторы
• Медицинское оборудование
• Упаковочные машины
• Текстильное оборудование

Цилиндр CQ2B12-10D идеально подходит для задач, где требуется компактность и надежность.

Если нужна дополнительная информация по монтажу или совместимости, уточните детали!
