B&R X20AT4222

Описание модуля B&R X20AT4222

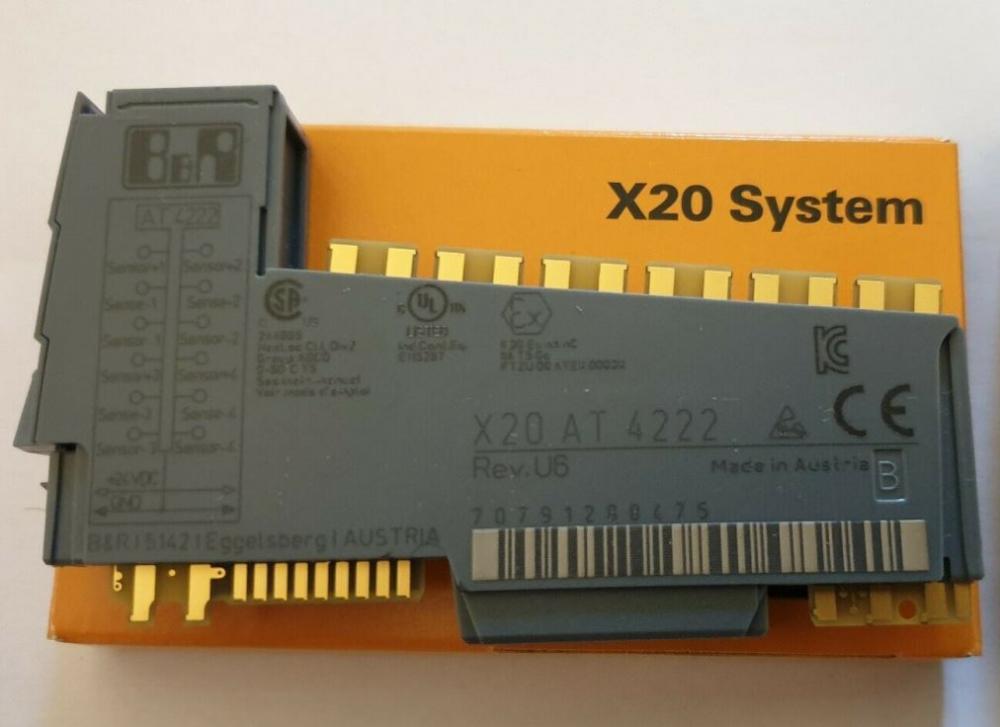

Модуль B&R X20AT4222 – это аналоговый входной модуль системы X20 от компании B&R (Bernecker & Rainer), предназначенный для работы с промышленными системами автоматизации. Он обеспечивает высокоточное преобразование аналоговых сигналов в цифровые данные, которые могут обрабатываться контроллерами.

Модуль поддерживает 8 аналоговых входов, работающих с сигналами напряжения или тока. Он отличается высокой помехоустойчивостью, компактными размерами и удобной интеграцией в системы управления.

Технические характеристики

Общие параметры

• Тип модуля: Аналоговый входной модуль
• Количество каналов: 8
• Разрешение АЦП: 16 бит
• Диапазон входных сигналов:
  • Напряжение: ±10 В, 0–10 В, ±5 В, 0–5 В, 1–5 В
  • Ток: 0–20 мА, 4–20 мА
• Гальваническая развязка: Да (каналы групповые)
• Скорость обновления данных: Зависит от конфигурации (обычно в диапазоне мс)
• Подключение: Винтовые клеммы
• Рабочая температура: 0…60 °C
• Защита от переполюсовки: Да

Электрические параметры

• Напряжение питания: 24 В DC (через шину X20)
• Потребляемая мощность: Зависит от нагрузки (обычно несколько Вт)
• Точность: ±0,1% от полного диапазона

Механические характеристики

• Ширина модуля: 37,5 мм (3 слота)
• Степень защиты: IP20
• Монтаж: На DIN-рейку

Парт-номера и совместимые модели

Основные парт-номера

• Каталожный номер: X20AT4222
• Артикул (у производителя): 7AP1420.4222-00

Совместимые системы и модули

• Системные платформы:
  • X20 CPU (например, X20CP0482, X20CP1584 и др.)
  • Automation PC (с поддержкой X20 I/O)
  • Panel PC (с интерфейсом X20)
• Совместимые модули расширения:
  • Любые модули серии X20 (цифровые, аналоговые, коммуникационные)
  • Клеммные модули: X20TBxx (например, X20TB12 для подключения)
• Промышленные сети:
  • POWERLINK
  • Ethernet/IP
  • PROFINET (через соответствующие шлюзы)

Применение

• Промышленные системы автоматизации
• Управление технологическими процессами
• Сбор данных с датчиков (температуры, давления, расхода и др.)
• Интеграция в SCADA-системы

Модуль X20AT4222 обеспечивает надежность и точность измерений, что делает его востребованным в различных отраслях промышленности.

Если нужны дополнительные параметры (например, точные временные характеристики), уточните – помогу найти!
