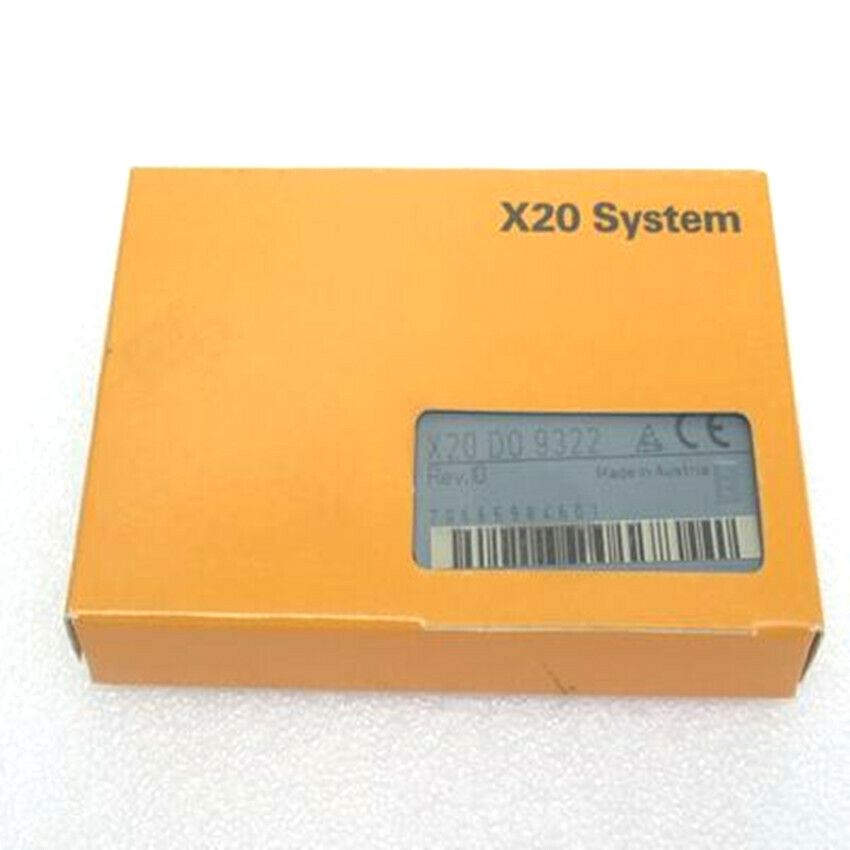

B&R X20DO9322

Описание модуля B&R X20DO9322

B&R X20DO9322 – это цифровой выходной модуль для систем автоматизации X20 от компании Bernecker & Rainer (B&R). Он предназначен для управления исполнительными устройствами (реле, соленоиды, световые индикаторы и др.) с помощью дискретных сигналов. Модуль обеспечивает высокую надежность и быструю коммутацию, что делает его подходящим для промышленных приложений.

Технические характеристики

| Параметр | Значение | |----------------------------|-------------| | Тип модуля | Цифровой выходной модуль | | Количество выходов | 32 выхода | | Тип выходов | Транзисторные (PNP) | | Напряжение питания | 24 В DC (диапазон 20,4–28,8 В) | | Макс. ток нагрузки | 0,5 А на канал | | Защита от перегрузки | Да (защита по току и короткому замыканию) | | Скорость переключения | < 100 мкс | | Гальваническая развязка | Да (между каналами и шиной) | | Подключение | Винтовые клеммы | | Рабочая температура | 0 °C ... +55 °C | | Степень защиты | IP20 | | Совместимость | Система X20 (X20 Bus) |

Совместимые модели и парт-номера

Модуль X20DO9322 совместим со следующими компонентами B&R:

Совместимые базовые модули (Backplane):

• X20BC0083 (8 слотов)
• X20BC00A3 (12 слотов)
• X20BC00C3 (16 слотов)

Аналоги и альтернативы:

• X20DO9321 (16 выходов, 0,5 А)
• X20DO9323 (32 выхода, 2 А)
• X20DO6322 (32 выхода, 0,5 А, с дополнительной диагностикой)

Совместимые процессоры и контроллеры:

• X20CP0484 (Intel Atom, 1,6 ГГц)
• X20CP1384 (Intel Core i7)
• X20CP1584 (Intel Core i5)
• X20CP3584 (ARM Cortex-A9)

Применение

Модуль используется в системах промышленной автоматизации:

• Управление клапанами
• Контроль двигателей и приводов
• Сигнализация и индикация
• Робототехника и конвейерные системы

Если требуется дополнительная информация по конфигурации или подключению, рекомендуется обратиться к официальной документации B&R или использовать Automation Studio для настройки модуля.
