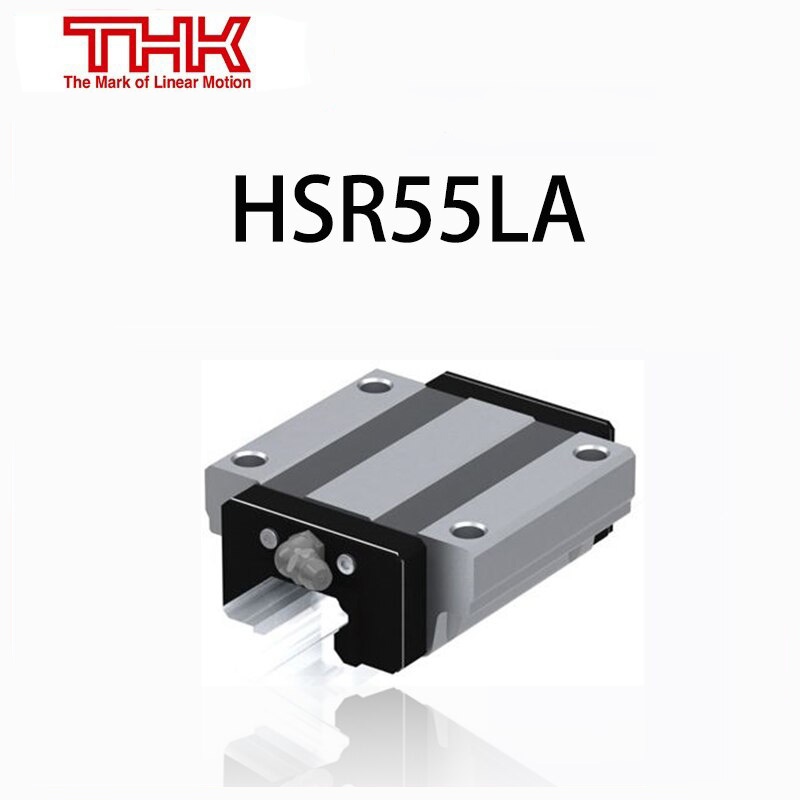

Каретка THK HSR55LA

Конечно, вот подробное описание каретки THK HSR55LA и всей сопутствующей информации.

Описание

Каретка (или ползун) THK HSR55LA — это ключевой компонент линейного монорельсового направляющего блока серии HSR компании THK. Эта серия является одной из самых популярных и широко используемых в мире благодаря своей надежности, высокой точности и универсальности.

Основные особенности и преимущества:

• Высокая грузоподъемность: Благодаря конструкции с 4-мя рядами шариков, расположенных по угловой схеме, и двум точкам контакта на каждый шарик, серия HSR способна воспринимать нагрузки во всех направлениях (радиальные, обратнорадиальные и моментные) с высокой жесткостью.
• Высокая точность позиционирования: Обеспечивает плавное и точное линейное перемещение, что критически важно для высокоточного оборудования.
• Длительный срок службы: Используются высококачественные подшипниковые стали и строгий контроль качества на всех этапах производства.
• Предварительный натяг: Каретки поставляются с предварительным натягом (обычно класс предварительного натяга указывается в конце маркировки, например, HSR55LA Z0). Это позволяет устранить люфты и повысить жесткость системы, что важно для применений с реверсом и высокой точностью.
• Автоматическое выравнивание: Благодаря конструкции с шариками в седловидных желобах, каретка обладает способностью к самовыравниванию, компенсируя незначительные ошибки монтажа.
• Тип каретки "LA": Буква "L" обозначает стандартную длину каретки, а "A" указывает на то, что модель оснащена боковыми уплотнениями (с обеих сторон) и нижним уплотнением (лезвие скребка). Это обеспечивает эффективную защиту от попадания пыли, стружки и других загрязнений, а также удерживает смазку внутри.

Типичные области применения:

• Обрабатывающие центры (ЧПУ станки: фрезерные, токарные, шлифовальные)
• Прецизионные измерительные машины
• Промышленные роботы и манипуляторы
• Оборудование для полупроводниковой и электронной промышленности
• Автоматизация производственных линий
• Полиграфическое и упаковочное оборудование

Технические характеристики THK HSR55LA

• Типоразмер направляющей: 55
• Ширина каретки (W): 108 мм
• Длина каретки (L): 124 мм
• Высота каретки (H): 70 мм
• Монтажные отверстия (P x P1): 90 мм x 60 мм
• Диаметр монтажного отверстия: 11 мм (под винт M10)
• Вес каретки: ~ 2.7 кг
• Базовая динамическая грузоподъемность (C): ~ 59.8 кН
• Базовая статическая грузоподъемность (Co): ~ 115 кН
• Допустимый момент:
  • M_A (вокруг оси X): ~ 2.9 кН·м
  • M_B (вокруг оси Y): ~ 3.0 кН·м
  • M_C (вокруг оси Z): ~ 2.9 кН·м

Примечание: Точные значения грузоподъемности и момента могут незначительно отличаться в зависимости от конкретного производителя и модификации. Всегда сверяйтесь с официальным каталогом THK.

Парт номера (Part Numbers) и совместимость

1. Парт номер самой каретки:

• HSR55LA — это и есть базовый парт номер. Он может дополняться суффиксами, обозначающими класс точности и предварительного натяга:
  • HSR55LA Z0 — Стандартный класс точности, нулевой предварительный натяг.
  • HSR55LA C0 — Высокий класс точности, нулевой предварительный натяг.
  • HSR55LA Z1 — Стандартный класс точности, легкий предварительный натяг (P1).
  • Другие варианты: Z2 (P2), Z3 (P3), C1, C2 и т.д.

2. Совместимая рельса (направляющая): Каретка HSR55LA работает ТОЛЬКО с рельсой соответствующего типоразмера:

• SR/SRG 55 (длина рельсы может быть любой, например, 500мм, 1000мм, 2000мм и т.д.)
• HSR 55 (более новая маркировка, аналог SR/SRG)

3. Совместимые модели других производителей (Аналоги):

Важно понимать, что полной 100% взаимозаменяемости по размерам (drop-in replacement) часто нет. Монтажные размеры (расстояние между отверстиями, высота) могут незначительно отличаться. Перед заменой необходимо всегда проверять чертежи. К аналогам относятся продукты схожего типоразмера и грузоподъемности:

• Hiwin: Модель HGH55CA (стандартная длина) + рельса HGR55. Серия HGH-CA является прямым конкурентом и аналогом серии HSR.
• INA (Schaeffler): Серия KUSE 55.
• Bosch Rexroth: Серия R1552 (например, R1552 550 40 50 1S0 0L0 + соответствующая каретка).
• NSK: Серия LH (например, каретка LH55 + рельса SR55).
• NB Corporation: Серия SHS (например, SHS55LV + рельса SHS55R).
• SBC: Модель SHS55L (или SHS55LM с уплотнениями) + рельса SHS55R.

Внимание: При замене на аналог другого производителя обязательно необходимо:

1. Сверять монтажные размеры (габариты каретки, расположение и диаметр отверстий).
2. Сверять характеристики (грузоподъемность, жесткость) для вашей конкретной задачи.
3. Убедиться, что класс точности и предварительного натяга соответствуют требованиям вашего оборудования.

Для гарантированной совместимости и сохранения характеристик оригинального оборудования рекомендуется использовать комплектующие THK.
