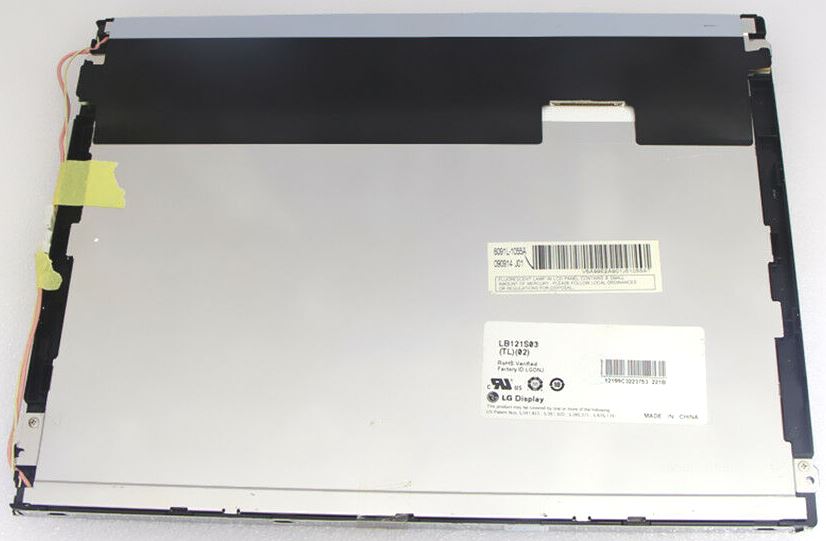

LB121S03 (TL)(02) LB121S03-TL02 12.1дюйм TFT матрица (панель)

Описание LB121S03 (TL)(02) / LB121S03-TL02

12.1-дюймовая TFT-матрица (панель)

Панель LB121S03-TL02 – это высококачественная 12.1-дюймовая TFT-матрица с разрешением 800×600 (SVGA), предназначенная для использования в промышленных дисплеях, медицинском оборудовании, POS-терминалах, тестовых приборах и других устройствах, требующих надежного и четкого изображения.

Технические характеристики

| Параметр | Значение | |-----------------------------|-----------------------------------| | Диагональ экрана | 12.1 дюйма (30.7 см) | | Разрешение | 800 × 600 (SVGA) | | Тип матрицы | TFT LCD, TN/IPS (уточняйте у поставщика) | | Подсветка | CCFL/LED (зависит от модификации) | | Яркость | 200–400 кд/м² | | Контрастность | 500:1 – 1000:1 | | Углы обзора | 140°/120° (верт./гор.) для TN, лучше для IPS | | Время отклика | 5–25 мс (зависит от версии) | | Количество цветов | 262K/16.7M (6-bit/8-bit) | | Интерфейс | LVDS, 20/30-pin | | Напряжение питания | 3.3V / 5V / 12V (зависит от версии) | | Рабочая температура | -20°C ~ +70°C | | Хранение температуры | -30°C ~ +80°C | | Габариты (мм) | ~260 × 200 × 10–15 (зависит от рамки) | | Вес | ~300–500 г |

Парт-номера и совместимые модели

Альтернативные обозначения:

• LB121S03-TL01 (возможна другая подсветка или интерфейс)
• LB121S03-TL02
• LB121S03(02)
• LB121S03 (TL)(02)

Совместимые модели устройств:

Панель может использоваться в качестве замены в следующих устройствах:

• Промышленные панели:
  • Advantech, Siemens, Schneider Electric
  • Weintek, Pro-Face, Maple Systems
• Медицинские мониторы:
  • GE Healthcare, Philips Medical
  • Mindray, Edan
• POS-терминалы и банковское оборудование:
  • Ingenico, Verifone
  • Wincor Nixdorf

Совместимые контроллеры и платы:

• LVDS-контроллеры для разрешения 800×600 (например, T-Con V296W1-LS1).
• Платы преобразователи (HDMI/VGA to LVDS).

Примечание

Перед заменой уточните тип подсветки (CCFL/LED), распиновку разъема и напряжение питания, так как возможны модификации. Для точной совместимости рекомендуется сверить datasheet производителя.

Если требуется дополнительная информация (например, распиновка или аналоги), уточните модель устройства, в котором используется данная матрица.
