ПЛК Delta модуль DVP04PT-S

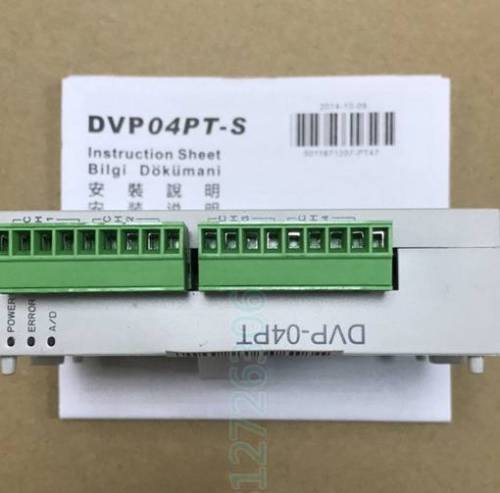

Описание модуля Delta DVP04PT-S

DVP04PT-S – это компактный аналоговый модуль для ПЛК серии Delta DVP, предназначенный для работы с термопарами и датчиками сопротивления (RTD). Он обеспечивает высокоточное измерение температуры и совместим с различными типами термопар (J, K, T, E, R, S, B, N) и RTD (Pt100, Cu50).

Модуль подключается к основному блоку ПЛК через расширительный интерфейс и поддерживает автоматическую компенсацию холодного спая (CJC) для термопар.

Технические характеристики

| Параметр | Значение | |-----------------------------|-----------------------------------------------------------------------------| | Тип модуля | Аналоговый входной модуль (термопары, RTD) | | Количество каналов | 4 независимых канала | | Поддерживаемые датчики | Термопары: J, K, T, E, R, S, B, N
RTD: Pt100, Cu50 | | Разрешение | 16 бит | | Точность | ±0,3% от полного диапазона | | Диапазон измерений | Зависит от типа датчика (напр., K-тип: -200°C ~ +1372°C) | | Компенсация холодного спая | Автоматическая (встроенный датчик CJC) | | Изоляция | Гальваническая изоляция между каналами и PLC | | Скорость обновления | 100 мс/канал | | Напряжение питания | 24 В DC (±10%) | | Потребляемый ток | ≤100 мА | | Рабочая температура | 0°C ~ 55°C | | Относительная влажность | 5% ~ 95% (без конденсации) | | Габариты (Ш×В×Г) | 35 × 90 × 63 мм | | Вес | ~200 г |

Совместимые модели ПЛК Delta

Модуль DVP04PT-S совместим с основными сериями ПЛК Delta DVP:

• DVP-SS/SX/SE/SA/SC/ES/EX/EC (в зависимости от версии прошивки)
• DVP-EH3/EH2
• DVP-PM/PS (с ограничениями)

Парт-номера и аналоги

• Основной номер: DVP04PT-S
• Аналогичные модули:
  • DVP04PT-H2 (более новая версия с улучшенной точностью)
  • DVP04TC-S (для термопар без поддержки RTD)
  • DVP04AD-S (аналоговый вход для сигналов 0-10 В / 4-20 мА)

Применение

• Промышленные системы контроля температуры (печи, термокамеры).
• Мониторинг технологических процессов.
• Системы автоматизации HVAC.

Модуль отличается надежностью и простотой интеграции в системы на базе ПЛК Delta. Для корректной работы рекомендуется использовать фирменное ПО ISPSoft или WPLSoft для конфигурации.

Если нужны дополнительные данные (схемы подключения, примеры программ), уточните запрос!
