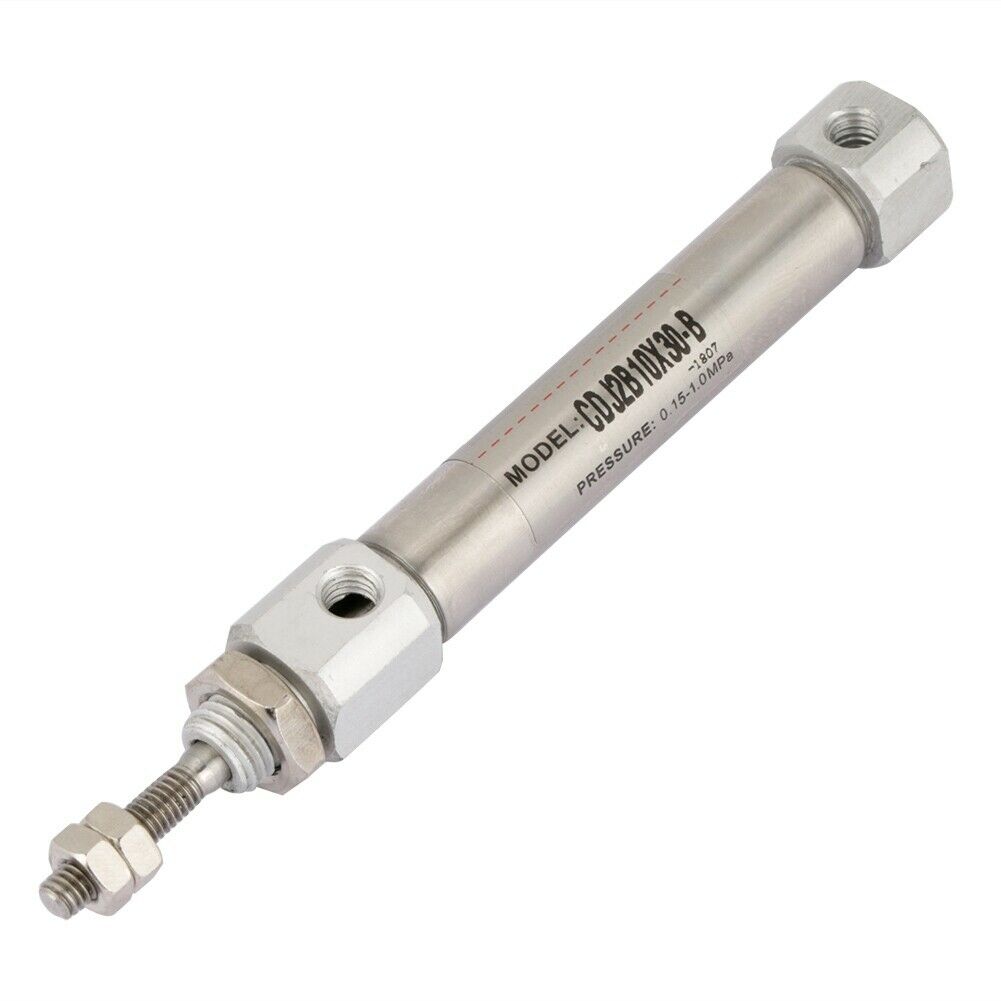

Пневматический цилиндр CDJ2B10-30-B

Описание пневматического цилиндра CDJ2B10-30-B

CDJ2B10-30-B – это компактный пневматический цилиндр двойного действия от компании SMC Corporation. Он предназначен для линейных перемещений в автоматизированных системах, промышленном оборудовании и робототехнике. Основные особенности:

• Компактный размер – малогабаритная конструкция позволяет использовать его в стеснённых условиях.
• Двойное действие – сжатый воздух подаётся в обе полости, обеспечивая движение поршня в обоих направлениях.
• Металлический корпус – алюминиевый цилиндр с хромированным штоком обеспечивает долговечность и устойчивость к коррозии.
• Встроенные амортизаторы – смягчают удары в конце хода, снижая шум и вибрацию.
• Широкий температурный диапазон – подходит для эксплуатации в различных условиях.

Технические характеристики

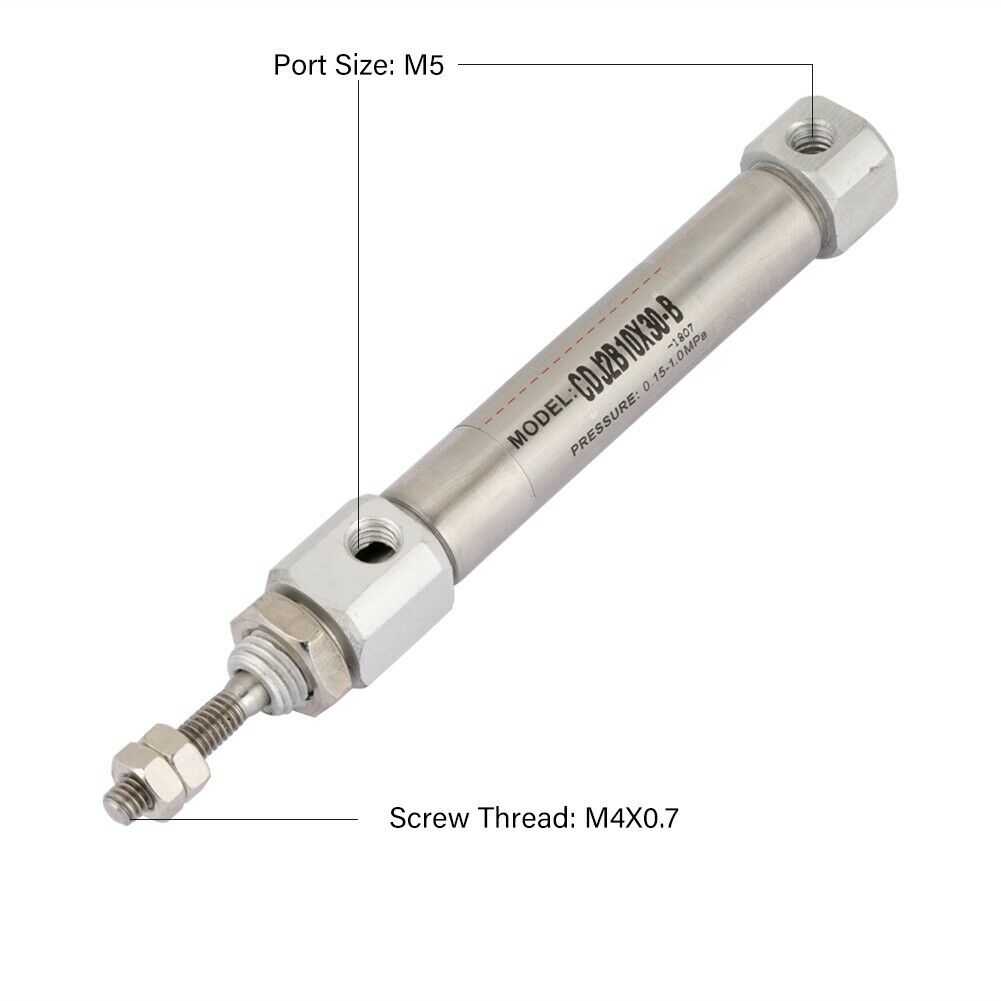

| Параметр | Значение | |-------------------------|----------------------------------| | Тип цилиндра | Двойного действия | | Диаметр поршня | 10 мм | | Ход штока | 30 мм | | Рабочее давление | 0,05–0,7 МПа (0,5–7 бар) | | Температурный диапазон | -10°C до +70°C | | Скорость движения | 50–700 мм/с | | Присоединительная резьба| M5x0.8 (входные/выходные порты) | | Материал корпуса | Алюминий | | Материал штока | Сталь с хромированным покрытием | | Уплотнения | NBR (нитриловый каучук) | | Монтаж | С резьбовыми отверстиями | | Амортизация | Резиновые демпферы |

Парт-номер и совместимые модели

Основной парт-номер:

• CDJ2B10-30-B (стандартная модель)

Альтернативные парт-номера и модификации:

• CDJ2B10-30-BL (версия с магнитным кольцом для датчиков положения)
• CDJ2B10-30-BS (короткий вариант с аналогичными характеристиками)
• CDJ2B10-30-D (альтернативное исполнение с другими уплотнениями)

Совместимые модели и аналоги:

• SMC CJ2B10-30 (аналогичная серия с небольшими отличиями в конструкции)
• Festo DSNU-10-30-P-A (альтернатива от Festo)
• Norgren PRA/182010/M/30 (совместимый цилиндр от Norgren)
• AirTAC SCJ-10x30 (бюджетный аналог от AirTAC)

Рекомендации по применению

• Подходит для автоматизации, упаковочных машин, медицинского оборудования.
• Может использоваться с магнитными датчиками (например, D-M9B) для контроля положения.
• Требует фильтрации воздуха (рекомендуется AFM30-03B от SMC).

Если нужны дополнительные данные (чертежи, 3D-модели, срок поставки), уточняйте у производителя или поставщика.
