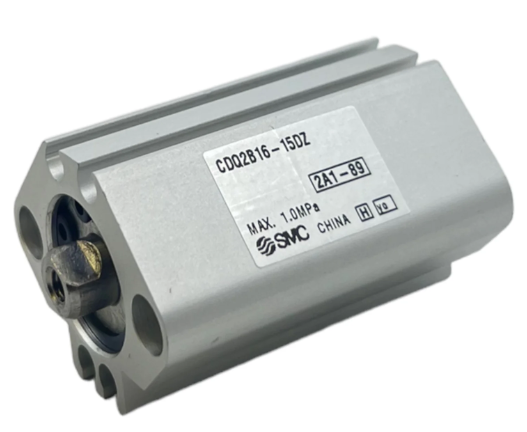

Пневматический цилиндр SMC CDQ2B16-15DZ

Пневматический цилиндр SMC CDQ2B16-15DZ

Описание:
Цилиндр SMC CDQ2B16-15DZ – это компактный пневматический цилиндр двойного действия с магнитным поршнем. Серия CDQ2B отличается малыми габаритами, высокой надежностью и возможностью установки датчиков положения (через магнитный поршень). Модель CDQ2B16-15DZ имеет диаметр поршня 16 мм, ход 15 мм и оснащена демпфированием для снижения ударных нагрузок в конце хода.

Технические характеристики:

| Параметр | Значение |
|----------|----------|
| Тип цилиндра | Двойного действия |
| Диаметр поршня | 16 мм |
| Ход поршня | 15 мм |
| Рабочее давление | 0,1–1,0 МПа |
| Максимальная скорость | 500 мм/с |
| Температурный диапазон | -10°C до +60°C |
| Присоединительная резьба | Rc (PT) 1/8 |
| Материал корпуса | Алюминиевый сплав |
| Материал штока | Нержавеющая сталь |
| Уплотнения | NBR (нитрил-бутадиеновый каучук) |
| Демпфирование | Встроенное (регулируемое) |
| Магнитный поршень | Да (для датчиков положения) |

Парт-номера и совместимые модели:

• Базовый парт-номер: CDQ2B16-15DZ
• Альтернативные исполнения:
  • CDQ2B16-15 (без демпфирования)
  • CDQ2B16-15D (одностороннее демпфирование)
  • CDQ2B16-15DM (с магнитным поршнем и демпфером)
• Совместимые датчики положения (магнитные):
  • D-M9 (компактные датчики)
  • D-A73 (стандартные датчики)
• Совместимые кронштейны и аксессуары:
  • MBQ2 (крепление цилиндра)
  • CDQ2-10T (резьбовая гайка для штока)

Применение:

Цилиндры серии CDQ2B используются в автоматизации, системах управления, упаковочных машинах, станках ЧПУ и других промышленных приложениях, где требуется компактность и точность позиционирования.
