Пневматический цилиндр SMC CDUK20-10D

Пневматический цилиндр SMC CDUK20-10D

Описание:

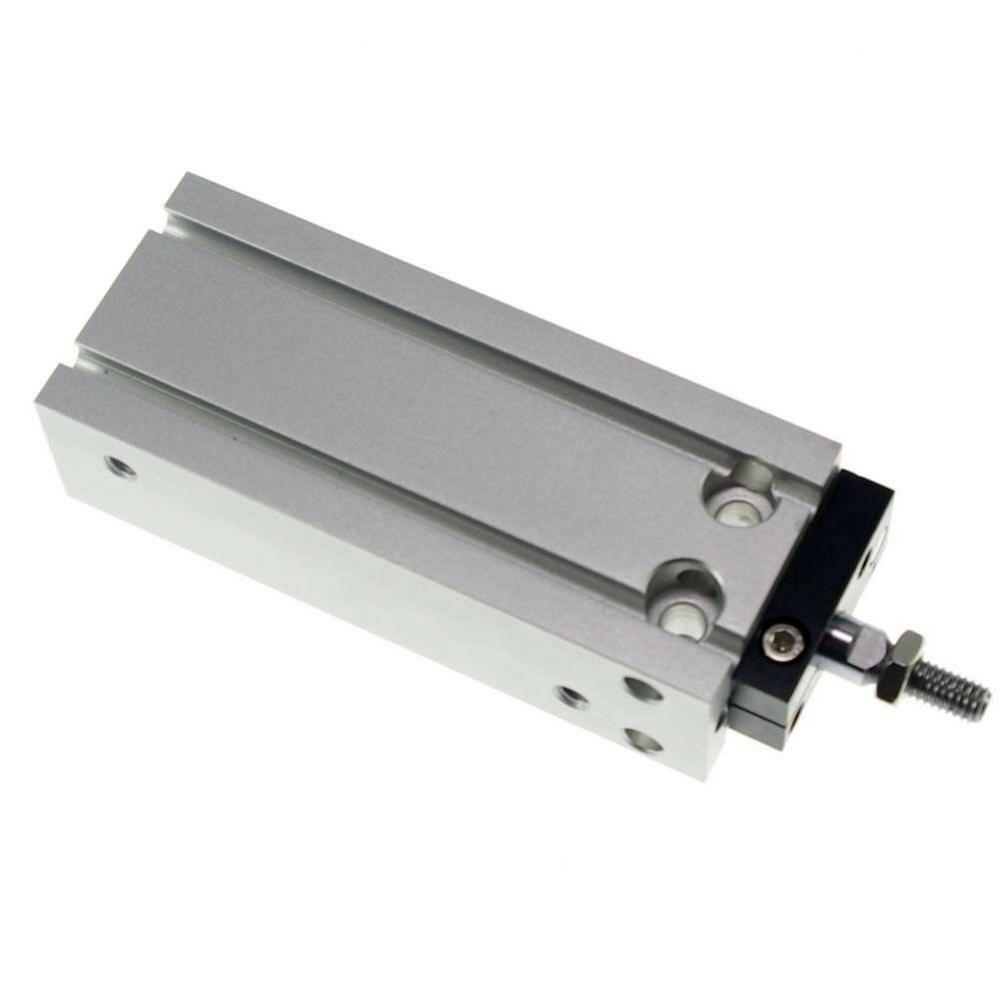

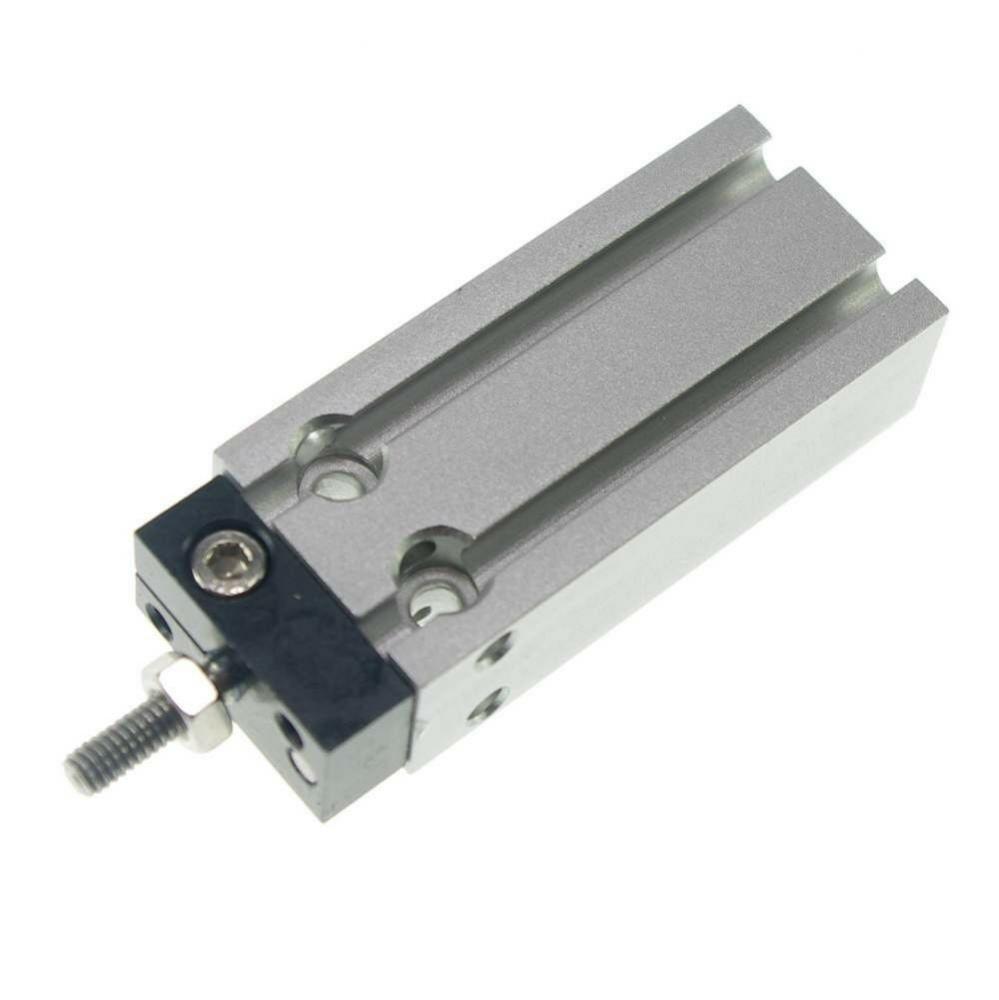

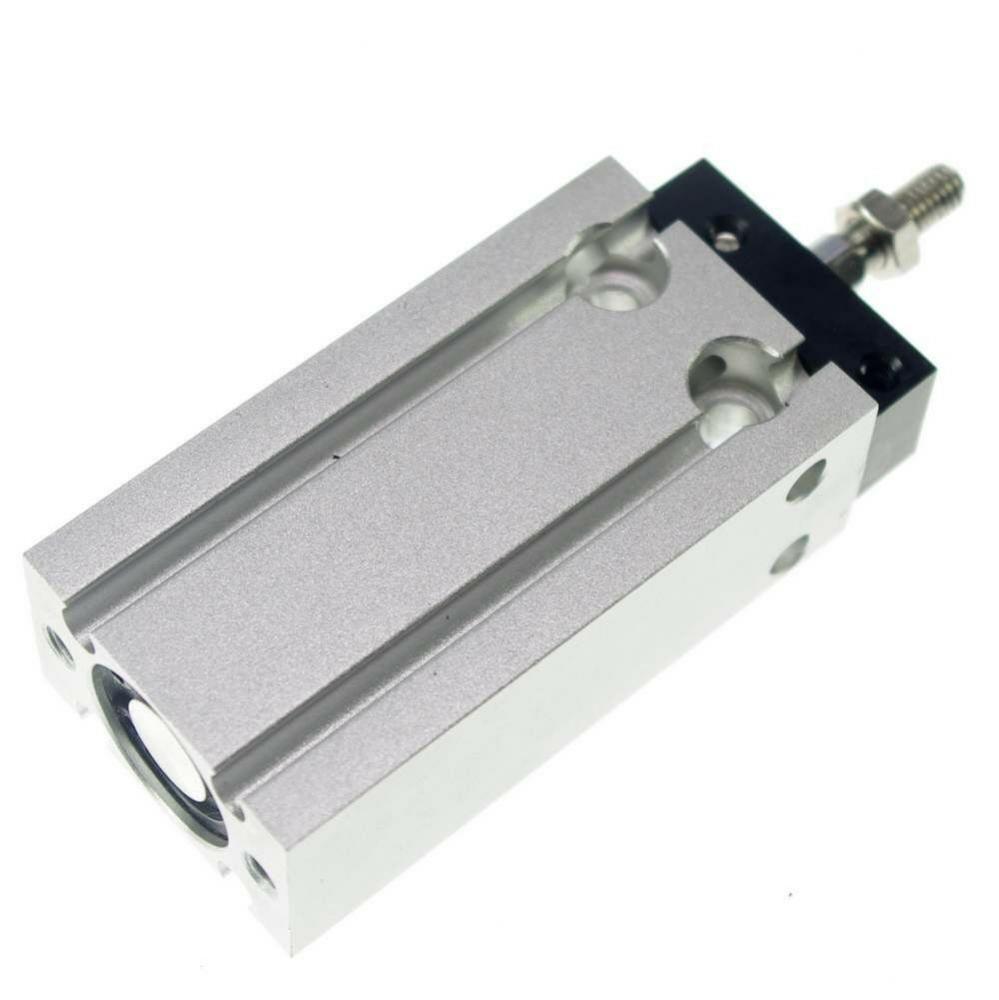

Цилиндр SMC CDUK20-10D – это компактный пневматический цилиндр двойного действия с круглым корпусом и магнитным поршнем, что позволяет использовать его в системах с датчиками положения. Цилиндр отличается высокой надежностью, плавным ходом и долгим сроком службы. Модель CDUK20-10D имеет диаметр поршня 20 мм и ход 10 мм.

Технические характеристики:

| Параметр | Значение | |----------|----------| | Тип цилиндра | Двойного действия (DA) | | Диаметр поршня | 20 мм | | Ход | 10 мм | | Рабочее давление | 0,1 – 1,0 МПа | | Рабочая температура | -10°C до +60°C | | Скорость поршня | 50 – 750 мм/с | | Крепление | Встроенные резьбовые отверстия | | Материал корпуса | Алюминий | | Материал штока | Нержавеющая сталь (SUS304) | | Уплотнения | NBR (нитрил) | | Магнитный поршень | Да (для датчиков положения) | | Присоединительная резьба | M5 (вход воздуха) | | Вес | ~0,1 кг |

Парт-номера и совместимые модели:

• Базовый парт-номер: CDUK20-10D
• Альтернативные парт-номера:
  • CDUK20-10D-A93 (с датчиками)
  • CDUK20-10DZ (без магнитного поршня)
• Совместимые датчики положения:
  • SMC D-M9 (магнитные датчики)
  • SMC D-A73 (компактные датчики)

Аналоги и серии:

• Серия CDUK – аналогичные цилиндры с разными ходами (CDUK20-5D, CDUK20-20D и т. д.)
• Серия CDU – цилиндры без магнитного поршня
• Серия CQ2 – компактные цилиндры с аналогичными характеристиками

Применение:

• Автоматизация производства
• Упаковочное оборудование
• Робототехника
• Медицинские и пищевые системы (при замене уплотнений на FKM)

Если нужны дополнительные модификации или аксессуары (демпферы, датчики), можно уточнить у производителя SMC или в каталогах дистрибьюторов.
