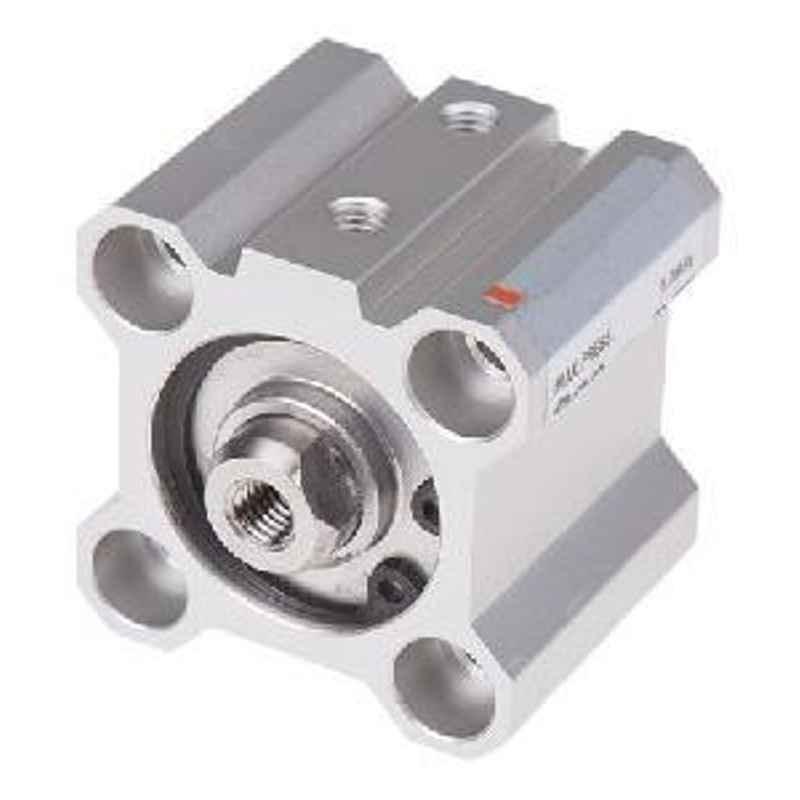

Пневматический цилиндр SMC CQ2B40-15DZ

Пневматический цилиндр SMC CQ2B40-15DZ

Описание:

Цилиндр SMC CQ2B40-15DZ – это компактный пневматический цилиндр двойного действия серии CQ2B, предназначенный для автоматизации промышленных процессов. Модель отличается малыми габаритами, высокой производительностью и надежностью.

Особенности:
✅ Двойное действие – управление подачей воздуха на оба хода (вперед и назад).
✅ Компактная конструкция – подходит для ограниченного пространства.
✅ Встроенные демпферы – снижают ударные нагрузки в конце хода.
✅ Быстросъемные фитинги – упрощают подключение.
✅ Металлические стопорные гайки – повышают надежность крепления.

Технические характеристики:

| Параметр | Значение |
|----------|---------|
| Тип цилиндра | Двойного действия (DA) |
| Диаметр поршня | 40 мм |
| Ход штока | 15 мм |
| Рабочее давление | 0,1–1,0 МПа |
| Температурный диапазон | -10°C до +60°C (с базовой смазкой) |
| Скорость поршня | 50–750 мм/с |
| Присоединительная резьба | М5 (входные отверстия) |
| Материал корпуса | Алюминиевый сплав |
| Материал штока | Нержавеющая сталь (SUS304) |
| Уплотнения | NBR (нитрил) |
| Крепление | Винтовое (резьба на штоке) |
| Вес | ~0,25 кг |

Парт-номера и совместимые модели:

Основной парт-номер:

• CQ2B40-15DZ – стандартная модель

Альтернативные исполнения:

• CQ2B40-15 – без магнитного кольца (для датчиков)
• CQ2B40-15DM – с магнитным кольцом для датчиков положения
• CQ2B40-15DZM – с магнитным кольцом и демпфером

Совместимые аксессуары:

• Магнитные датчики (D-M9, D-A9 и др.)
• Фитинги (KQ2, KQ3 серии)
• Кронштейны крепления (MB, MF серии)

Аналогичные цилиндры в других сериях SMC:

• CJ2B40-15 (компактные цилиндры с малым ходом)
• CM2B40-15 (цилиндры с повышенной нагрузкой)
• CDQ2B40-15D (цилиндры с точным позиционированием)

Применяется в станках, упаковочном оборудовании, робототехнике и других автоматизированных системах.
