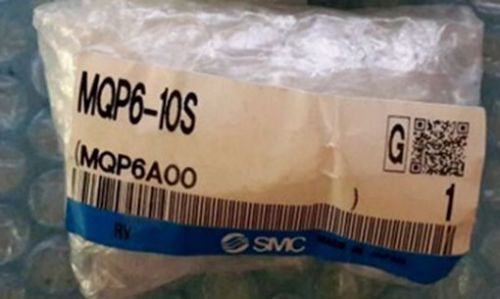

Пневматический цилиндр SMC MQP6-10S

Пневматический цилиндр SMC MQP6-10S

Описание

Цилиндр SMC MQP6-10S — компактный пневматический цилиндр с односторонним штоком, предназначенный для применения в автоматизированных системах, производственных линиях и оборудовании, где требуется точное линейное перемещение. Модель отличается малыми габаритами, высокой надежностью и простотой монтажа.

Технические характеристики

| Параметр | Значение | |-------------------------|-----------------------------| | Тип цилиндра | Одностороннего действия (пружинное возвращение) | | Диаметр поршня | 6 мм | | Ход штока | 10 мм | | Рабочее давление | 0,1–0,7 МПа (1–7 бар) | | Макс. скорость | До 500 мм/с | | Температурный диапазон | -10°C … +60°C | | Материал корпуса | Алюминиевый сплав | | Материал штока | Нержавеющая сталь | | Уплотнения | NBR (нитрил-бутадиеновый каучук) | | Присоединительная резьба | M5x0.8 (вход воздуха) | | Монтаж | С помощью резьбы на корпусе | | Среды | Сжатый воздух (без смазки или со смазкой) |

Парт-номера и совместимые модели

• Основной парт-номер:

  • MQP6-10S (стандартная версия)

• Альтернативные исполнения:

  • MQP6-10 (базовая модель без дополнительных опций)
  • MQP6-10S-1 (с магнитным кольцом для датчиков положения)

• Совместимые аксессуары:

  • Датчики положения: D-M9N, D-C73 (для моделей с магнитным кольцом)
  • Монтажные кронштейны: MB6
  • Фитинги: KQ2, KQ3 (быстроразъемные соединения)

• Аналогичные цилиндры SMC:

  • CJ2 (стандартные цилиндры двустороннего действия)
  • CQS (миниатюрные цилиндры)

Применение

• Автоматизация малогабаритного оборудования
• Медицинские и лабораторные устройства
• Робототехника и точная механика
• Упаковочные и сортировочные системы

Примечание: Для точного подбора рекомендуется уточнять спецификацию у производителя или дистрибьютора SMC, так как возможны изменения в конструкции и парт-номерах.
